CNA CUA 補助接點組
CNA CUA auxiliary contact
CNA CUA auxiliary contact
● 接點構成有2組、4組選擇
● 工程塑膠外殼堅固、耐碰撞
● 安全防護蓋設計，安全性高
● 採雙接點設計、接觸信賴性高
● 具頂裝式及側裝式安裝設計，可滿足不同作業空間之需求
● 標示符號採用IEC規格，方便配線作業
規格
| 型式 | 額定電流 (Ith) A |
框架 極數 |
接點構成 | 配合接觸器 | 參考牌價 | 備註 |
|---|---|---|---|---|---|---|

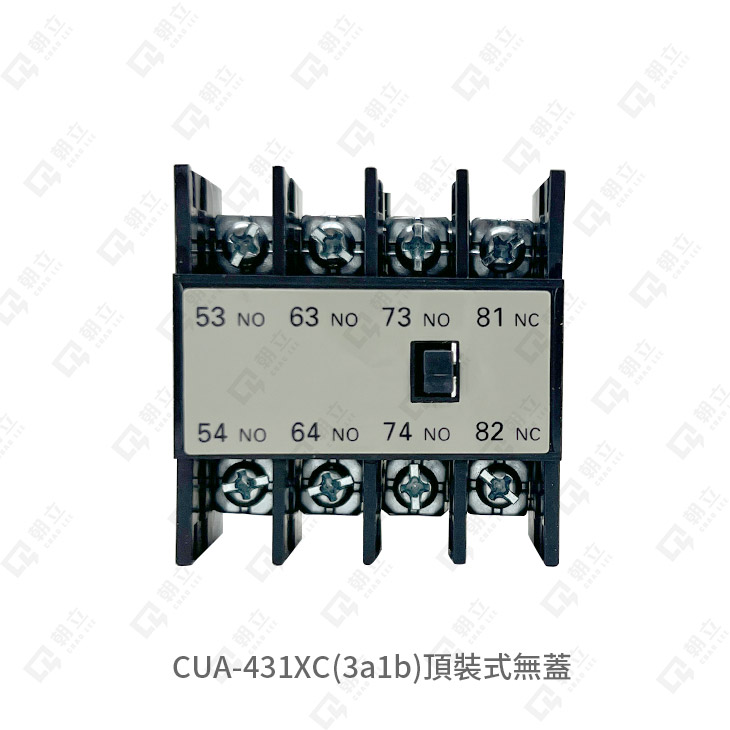

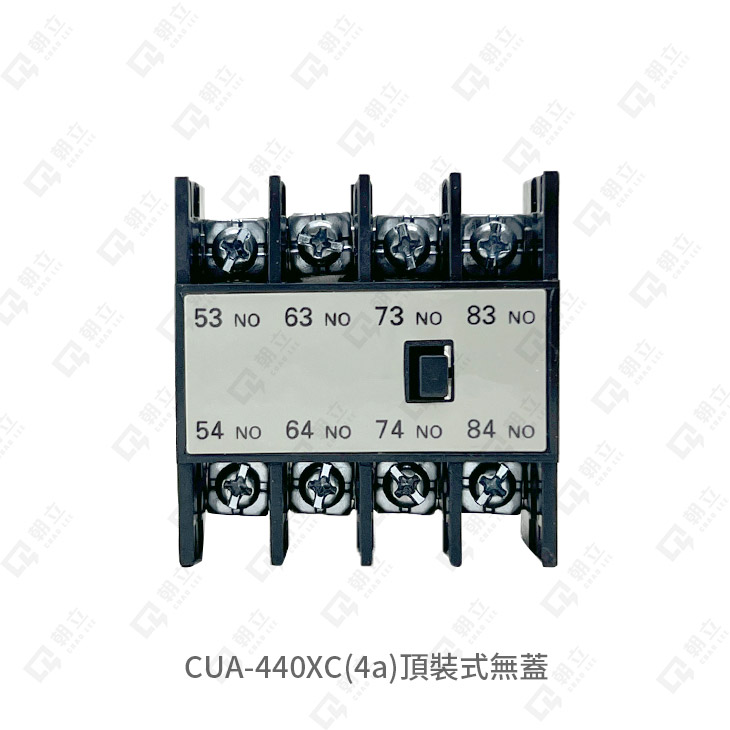

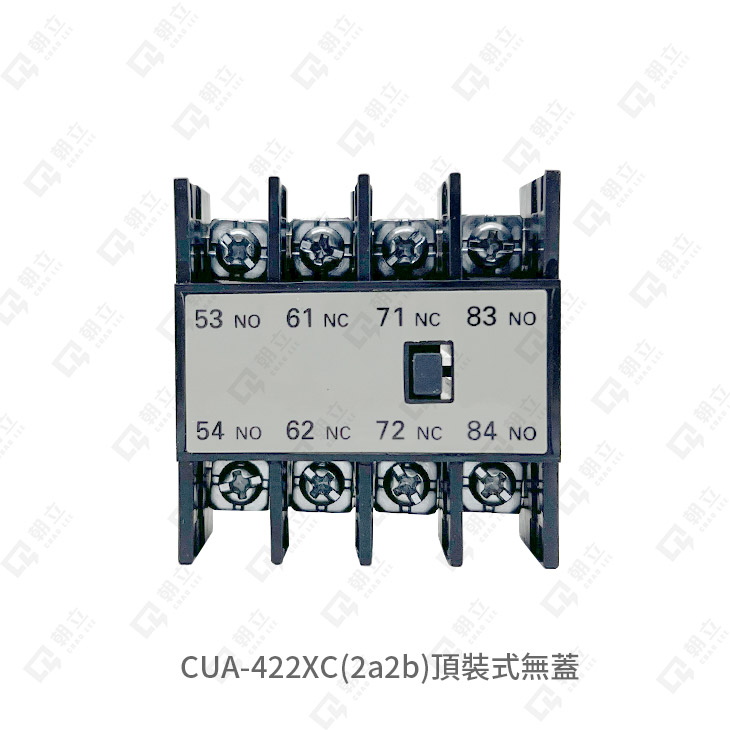

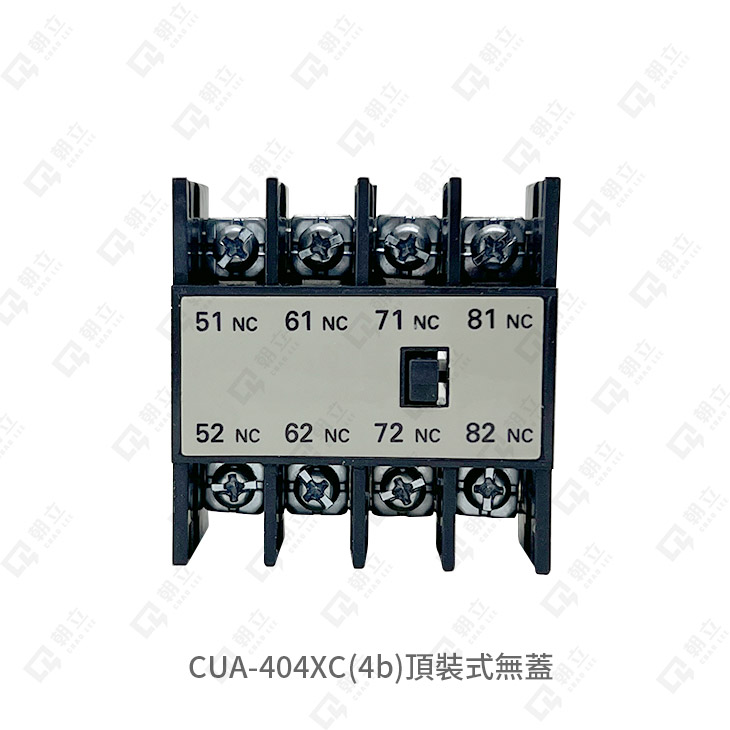

| CUA-4☐☐XC | 10 | 4 | 2a，2b，或1a1b | CU-11/12/16/17/18/22/32R /38/40R/50R/65R/89/90 |
175 | 頂裝式無蓋 |

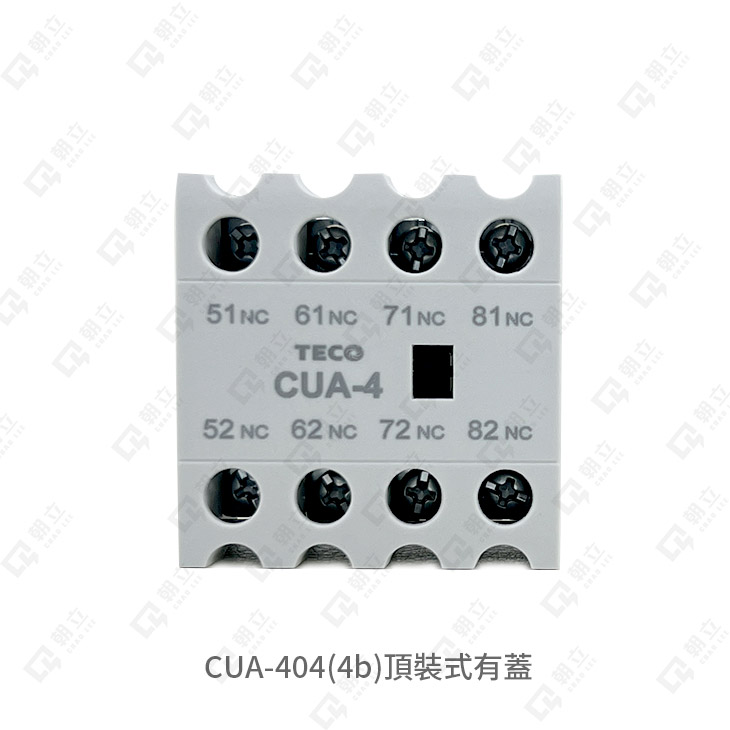

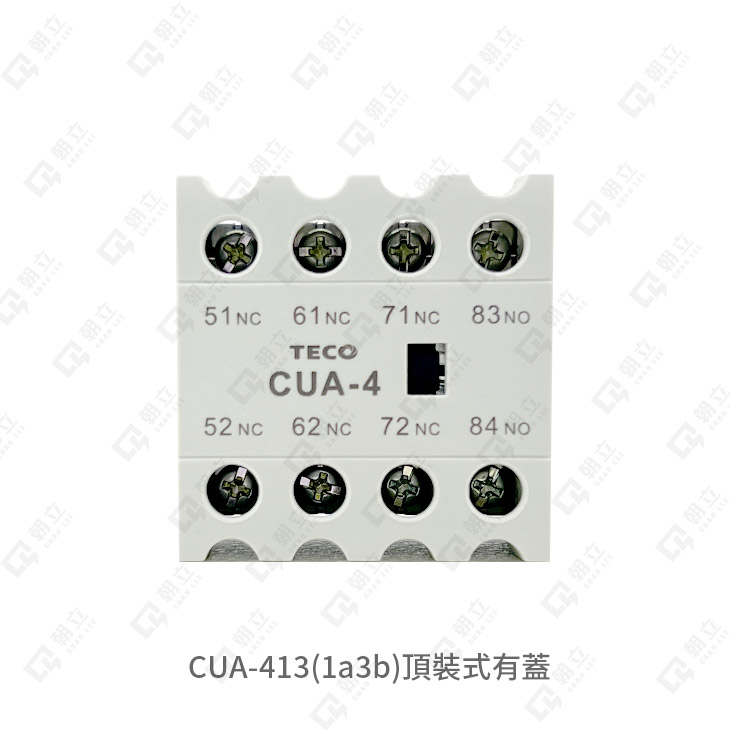

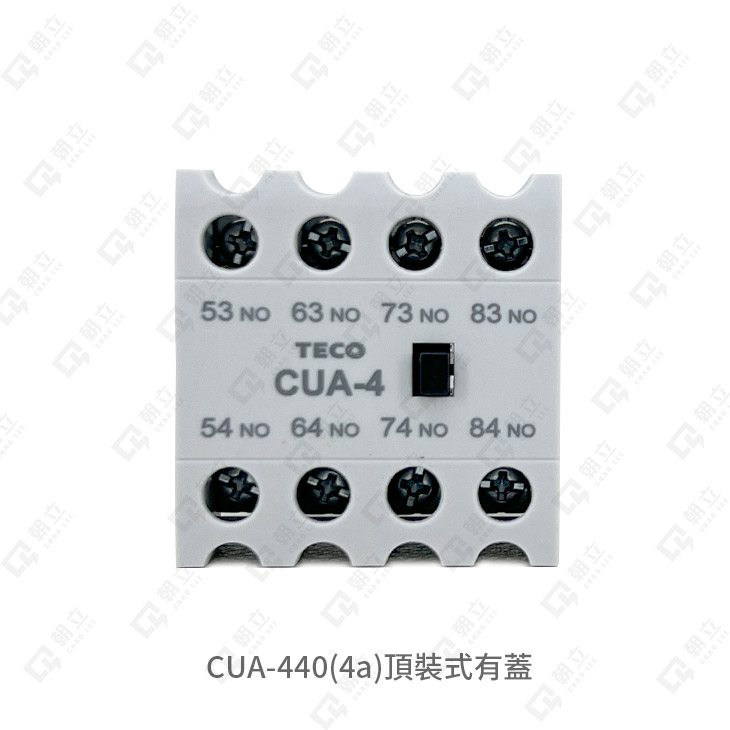

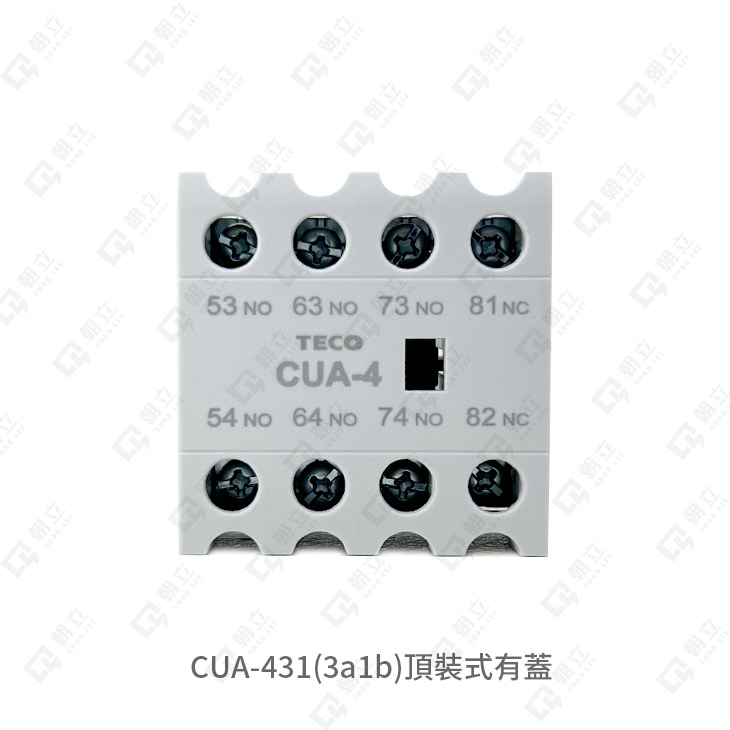

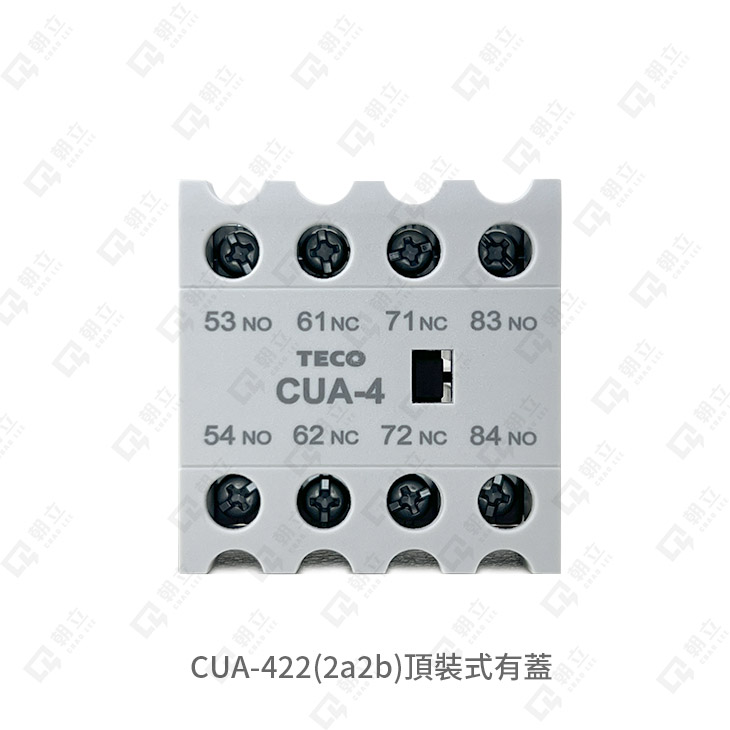

| CUA-4☐☐X | 10 | 4 | 4a，2a1b，2a2b，4b，1a3b | CU-11/12/16/17/18/22/32R /38/40R/50R/65R/89/90 |
180 | 頂裝式有蓋 |
詳細規格
| 型式 | CUA-2 | CUA-4 | ||
|---|---|---|---|---|
| 額定絕緣電屋(Ui)IEC,CNS/UL V | 690/600 | |||
| 額定使用電壓(Ue)IEC,CNS/UL V | 690/600 | |||
| 連續通電電流(Ith)AC/DC A | 10/2.5 | |||
| 額定電流(le)A IEC 60947-5-1 UL 508 |
AC 15 (A600) |
120V | 3 | |
| 240V | 6 | |||
| 380V | 1.9 | |||
| 480V | 1.5 | |||
| 500V | 1.4 | |||
| 600V | 1.2 | |||
| DC 13 (Q300) |
125V | 0.55 | ||
| 250V | 0.27 | |||
| 接點構成 | 2a，2b，1a1b | 4a，2a1b，2a2b，4b，1a3b | ||
| 開閉頻度 次/時 | 1200 | |||
| 電器壽命 萬次 AC 15 | 100 | |||
| 機械壽命 萬次 | 500 | |||
| 概略重量 kg | 0.025 | 0.045 | ||
| 配合接觸器 | U系列 | CU-11/12/16/17/18/22/32R/38/40R/50R/65R/89/90 | ||
| N系列 | － | |||
