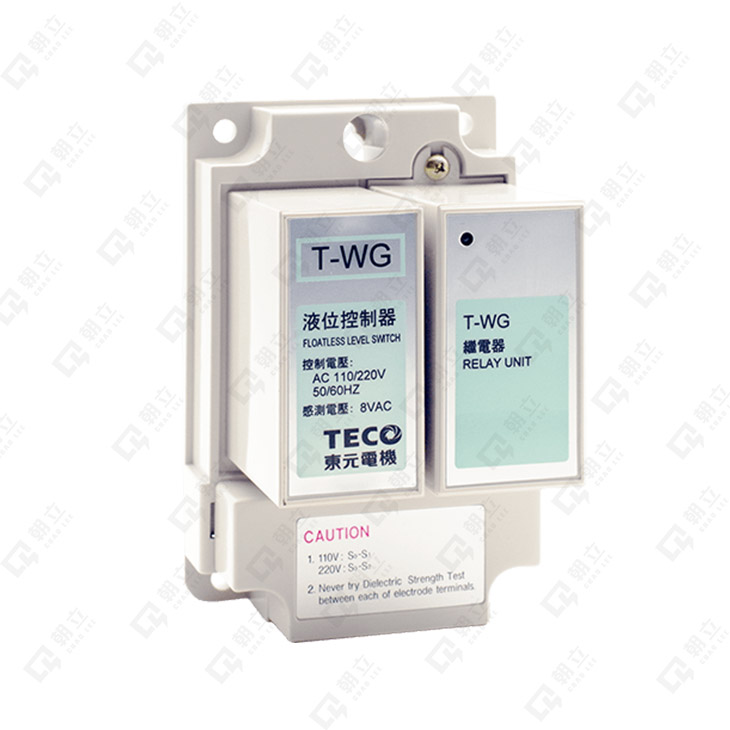

T-WG 液位控制器
T-WG level controller
T-WG level controller
● 單馬達給水或排水
● 附高水位LED指示燈
● 經水位感測裝置(電極棒/浮球)自動控制馬達運轉
● 低感測電壓8V，避免觸電
● 配線簡易
● 可防止馬達於無水時空轉燒毀
TWG 液位控制器的型號該如何選購呢?
規格
| 機種 | T-WG | |
|---|---|---|
| 主要用途 | 給水/排水 單池 | |
| 控制對象 | 一般清水、廢水 (任何導電體液面,揮發性液體除外) |
|
| 功能 | 單台 | ● |
| 交替 註1 | — | |
| 並列 註2 | — | |
| 額定電壓 | AC110/220V 50/60Hz | |
| 電壓適用範圍 | 85~110% | |
| 感測電壓 | AC 8V | |
| 感測電流 | AC 1mA以下 | |
| 消耗電力(VA) | 3 VA | |
| 電極間動作阻抗 | 約0-8.7KΩ | |
| 電極間復歸阻抗 | 約11KΩ以上 | |
| 液位感測距離 | 1000M以下(1.25mm) | |
| 輸 出 | AC220V3A(電阻負載) | |
| 使用周圍溫度 | -10度C~50度C | |
| 使用周圍濕度 | 45~85%RH | |
| 絕緣阻抗 | 100MΩ以上(DC500V Mega) | |
| 控制內部FUSE保護 | — | |
| 切換單台 | — | |
| 過載自動跳台(可設定) | — | |
| 超高滿水警報 | — | |
| 馬達停止指示燈 | — | |
| 馬達過載指示燈 | — | |
| 馬達運轉模式選擇指示燈 | — | |
| 單水池超高液位LED顯示 | — | |
| 單水池高液位LED顯示 | ● | |
| 單水池低液位LED顯示 | — | |
| 單水池超低液位LED顯示 | — | |
| 雙水池上池超高液位LED顯示 | — | |
| 雙水池上池高液位LED顯示 | — | |
| 雙水池上池低液位LED顯式 | — | |
| 雙水池上池超低液位LED顯示 | — | |
| 雙水池下池超高液位LED顯示 | — | |
| 雙水池下池高液位LED顯示 | — | |
| 雙水池下池低液位LED顯示 | — | |
| 下池缺水保護 | — | |
| 感測延後三秒(防止水波誤動) | — | |
| 超時運轉提供警報 | — | |
| 水位異常/過載警報輸出 | — | |
| 水位異常/過載狀態LED顯示 | — | |
| 電極棒錯接或斷線閃LED燈號警示 | — | |
| 超高與超低水監控接點輸出 | — | |
| 三個水位帶電接點輸出 | — | |
| 過載監控接點輸出 | — | |
| 電擊棒(下池+上池) | 3 | |
| 外型尺寸W*H*D(mm) | 84*127*78 | |
| 注意事項 | 浮球時E1,E2短接 | |
1.交替:一般水位時,兩台馬達替運轉。
2.交並:交替為兩台馬達交替轉,超高水位兩台同時運轉。
3.已内建於本體。
4.指撥開關:出廠設定為交替運轉。
5.市售浮球開關規格機種多,安裝時請依浮球開關接線。
