士林-低壓計測用比流器CA-P7A

0.66kV級低壓比流器
L.V Current Transformer for Measuring

主要特性

• 本產品適合裝用於不超過海拔1000m使用。
• 適用高電壓：設備最高電壓1200V
• 依相數可分為：(1). 單相。
• 依絕緣材質可分為：(1). 樹脂型 (2). 乾式(PVC)型。

主要系列

• 零相保護ZCT(CGZ-系列)
◎樹脂型
• 計測用CT
◎乾式貫穿型(CA-系列)： 5~3500/5A
◎樹脂圓孔貫穿型(CG-JV；CG-PVA系列)：5~1200/5A
◎樹脂圓孔貫穿型(CG-P系列)：5~1500/5A
◎樹脂方孔貫穿型(CG-Q系列)：250~7000/5A
◎全鑄方孔貫穿型(CG-QVA系列)：400~6000/5A
• 雙鐵心CT
◎樹脂貫穿型(CGD-QV系列)：800~5000/5/5A

規格

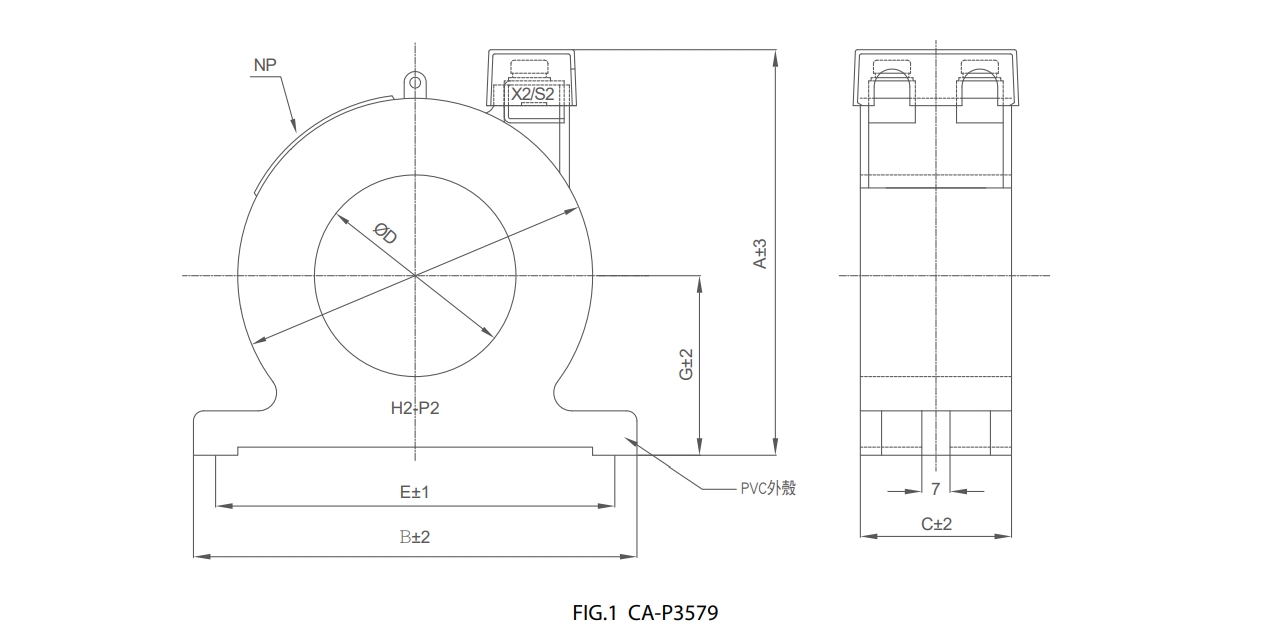

一次電流 (A) PRI. CURRENT	一次貫穿導體數 (T)	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	過電流強度 - /1s	重量 (kg) WEIGHT	圖號 FIG.	外觀尺寸 (mm) DIMENSION
一次電流 (A) PRI. CURRENT	一次貫穿導體數 (T)	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	過電流強度 - /1s	重量 (kg) WEIGHT	圖號 FIG.	A	B	C	ØD	E	ØF	G
CA-P3	5	20	5	10VA / 3.0	40	0.4	95	93	37	31	83	73	38
	10	10
	15	7
	20	5
	30	4
	40	3
	50	2
	60	2
	75	2
	100, 125, 150	1
	175, 180, 200	1		15VA / 3.0
CA-P5	225, 250, 300, 350	1	5	15VA / 3.0	40	0.48	115	110	37	50	100	88	47
CA-P5	400, 500, 600	1	5	15VA / 3.0	40	0.48	115	110	37	50	100	88	47
CA-P7	700, 750, 800	1	5	15VA / 3.0	40	0.5	135	130	37	70	120	107.5	57
CA-P9	900, 1000, 1200, 1250, 1400, 1500, 1600, 2000	1	5	15VA / 3.0	40	1.1	160	155	37	91	146	134	71.5

依據標準(STANDARD)：CNS 11437、IEC 60044-1。使用頻率(FREQUENCY)：50 / 60Hz。
一次貫穿導體由客戶自行捲繞，表列外其它規格請直接和本公司洽詢。
