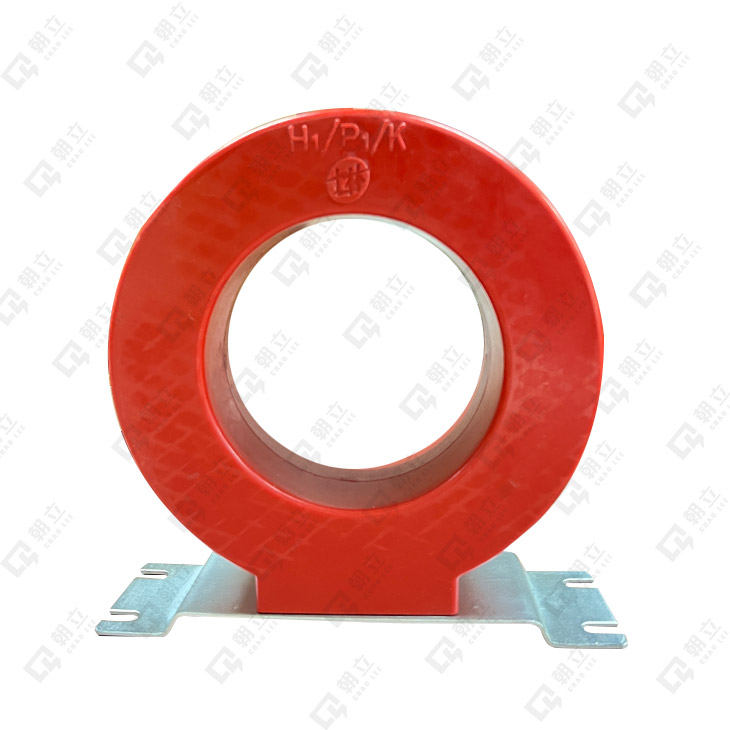

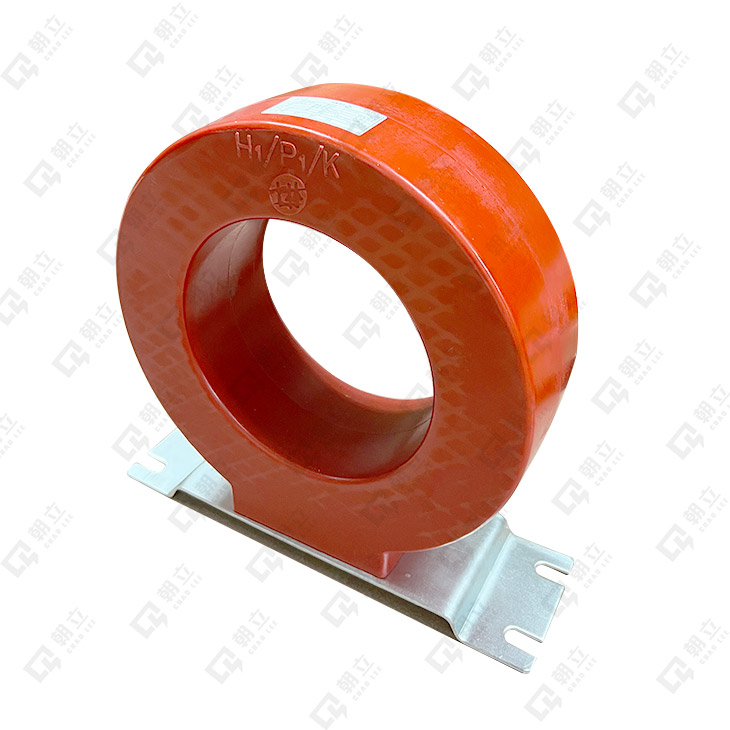

士林-零相保護用比流器 CGZ-180

0.66kV級低壓比流器
L.V Current Transformer for Measuring

主要特性

• 本產品適合裝用於不超過海拔1000m使用。
• 適用高電壓：設備最高電壓1200V
• 依相數可分為：(1). 單相。
• 依絕緣材質可分為：(1). 樹脂型 (2). 乾式(PVC)型。

主要系列

• 零相保護ZCT(CGZ-系列)
◎樹脂型
• 計測用CT
◎乾式貫穿型(CA-系列)： 5~3500/5A
◎樹脂圓孔貫穿型(CG-JV；CG-PVA系列)：5~1200/5A
◎樹脂圓孔貫穿型(CG-P系列)：5~1500/5A
◎樹脂方孔貫穿型(CG-Q系列)：250~7000/5A
◎全鑄方孔貫穿型(CG-QVA系列)：400~6000/5A
• 雙鐵心CT
◎樹脂貫穿型(CGD-QV系列)：800~5000/5/5A

規格

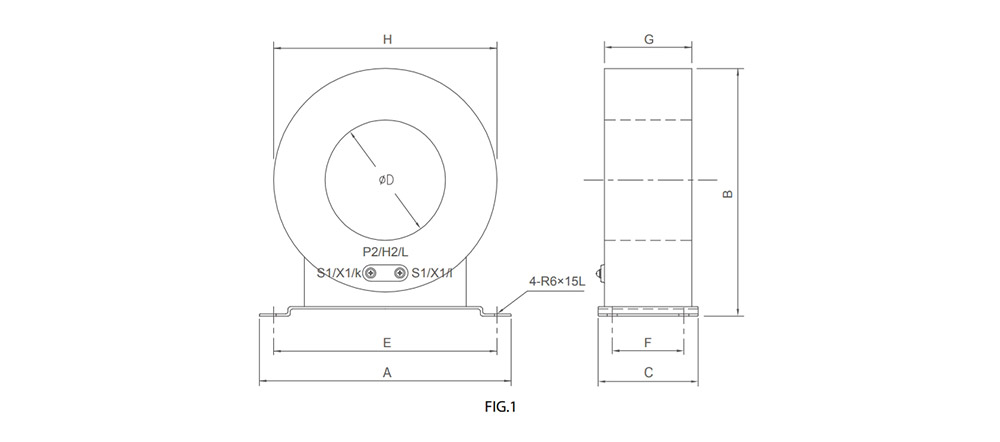

型號 TYPE	一次電流 (A) PRI. CURRENT	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	重量 (kg) WEIGHT	圖號 FIG.	外觀尺寸 (mm) DIMENSION
型號 TYPE	一次電流 (A) PRI. CURRENT	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	重量 (kg) WEIGHT	圖號 FIG.	A	B	C	ØD	E	F	G	H
CGZ-90	150, 200	1.5	10Ω/ L	12	1	240	240	100	90	210	60	90	210
CGZ-140	150, 200	1.5	10Ω/ L	20	1	290	290	100	140	260	60	90	260
CGZ-180	150, 200	1.5	10Ω/ L	22	1	340	336	100	180	310	60	100	310
CGZ-250	150, 200	1.5	10Ω/ L	28	1	410	415	100	250	380	60	100	380
CGZ-350	150, 200	1.5	10Ω/ L	45	1	510	515	120	350	480	80	120	480

依據標準 ( STANDARD )：JEC 1201。使用頻率 ( FREQUENCY )：50 / 60Hz。

型號 TYPE	一次電流 (A) PRI. CURRENT	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	重量 (kg) WEIGHT	圖號 FIG.	外觀尺寸 (mm) DIMENSION
型號 TYPE	一次電流 (A) PRI. CURRENT	二次電流 (A) SEC. CURRENT	額定負擔 / 準確度 RATED OUTPUT & ACCURACY CLASS	重量 (kg) WEIGHT	圖號 FIG.	A	B	C	ØD	E	F	G	H
CGZ-144	50, 60, 75	5	15VA / 10P10	48	1	310	308	230	140	280	140	230	280
CGZ-144	100	5	15VA / 10P20	48	1	310	308	230	140	280	140	230	280
CGZ-90	100, 150	5	15VA / 10P5	12	1	240	240	100	90	210	60	90	210
CGZ-140	200, 250, 300, 350, 400, 500	5	15VA / 10P10	20	1	290	290	100	140	260	60	90	260
CGZ-142	50, 100	5	10VA / 10P10	36	1	310	380	170	140	280	120	170	280
CGZ-142	150, 200	5	15VA / 10P20	36	1	310	380	170	140	280	120	170	280
CGZ-180	300, 400	5	15VA / 10P20	22	1	340	336	100	180	310	60	100	310
CGZ-180	4000	5	30VA / 5P20	22	1	340	336	100	180	310	60	100	310
CGZ-250	300, 400	5	15VA / 10P10	28	1	410	415	100	250	380	60	100	380

依據標準 ( STANDARD )：CNS 11437、IEC 60044-1。使用頻率 ( FREQUENCY )：50 / 60Hz。表列外其它規格請直接和本公司洽詢。
絕緣等級：0.72kV
套管型CT ( 絕緣電纜貫穿型 )：二次線圈絕緣完整，本身無一次線圈，僅可供絕緣完整之一次線圈通過鐵心之變比器，其最大操作電壓決定於一次導體之絕緣等級。
