TO系列 泛用型
TO Series E Type
TO Series E Type
- 600AF(含)以上機種的把手ON/OFF狀態皆依照IEC之規定採用國際符號(ON)、(OFF)，把手ON時，ON的底色為紅色，扳為OFF時，OFF的底色為綠色，斷路跳脫後，紅色(ON)及綠(OFF)各呈現一半。 備有"Push to Trip"跳脫按鈕，能確認跳脫機構或加裝的警報開關動作功能是否能正確使用。
- TO50E/100EC/100EB及600AF(含)以上機種採用新式安全設計機械結構，備有ISOLATION功能可確保斷路器把手在接點熔著時，把手不會跳到TRIP或OFF的位置，以避免人員誤判而發生觸電情事。
東元TECO_無熔線斷路器_TO系列泛用型、標準型_規格簡介
TO系列 泛用型
| 框架容量 (AF) | 800 | |||
|---|---|---|---|---|

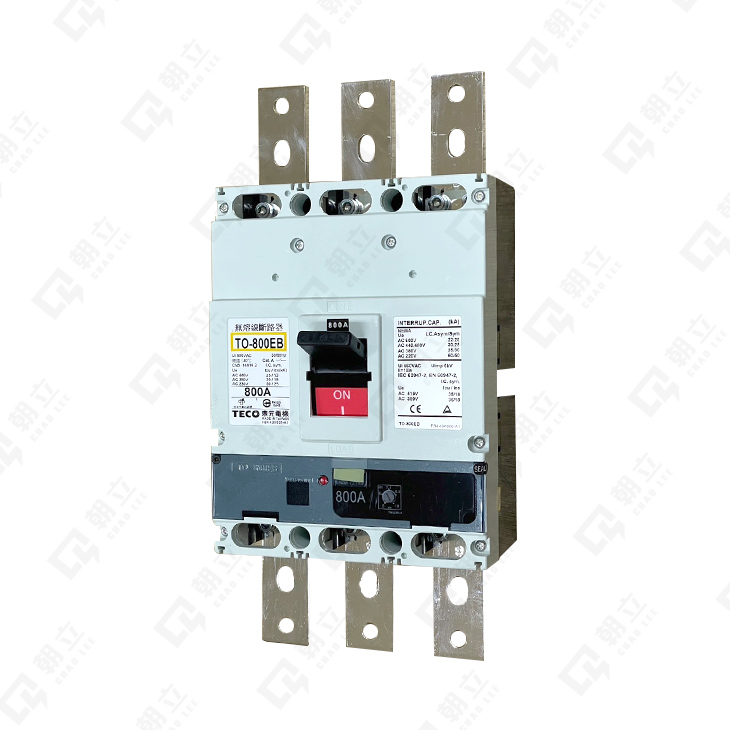

| 型式 | TO-800EB | |||
| 極數 | 3 | |||
| 額定電流 (A) 基準周圍溫度40°C |
700A 800A | |||
| 額定電壓 AC (V) | 690 | |||
| 額定啟斷容量 (KA) | ||||
| NEMA 非對稱值 / 對稱值 Asym / sym |
AC *550V *600V | 22/20 | ||
| AC 440V *480V | 30/25 | |||
| AC 380V | 35/30 | |||
| AC 220V *240V | 60/50 | |||
| IEC 60947-2 EN 60947-2 CNS 14816-2 Icu/Ics |
AC *500V | 25/13 | ||
| AC 440V *480V | 25/13 | |||
| AC *415V | 25/13 | |||
| AC 380V | 30/15 | |||
| AC 220V | 50/25 | |||
| DC | *250V | 40 | ||
| *125V | － | |||
外型尺寸 (mm) |
a | 210 | ||
| b | 275 | |||
| c | 109 | |||
| ca | 145 | |||
| aa | 70 | |||
| bb | 243 | |||
| 參考重量 (kg) | 10.60 | |||
| 標準功能及特點 | ||||
| 過載跳脫方式 | 熱動 - 可調電磁 | |||
| 跳脫按鈕 | ● | |||
| ON/OFF指示燈 | － | |||
| 把手安全裝置 | ● 另購③ | |||
| 接線方式 | 端子板 | |||
| 可加裝之附屬裝置 | ||||
| 內 部 配 件 |
電壓跳脫裝置 SHT | ● | ||
| 欠電壓跳脫裝置 UVT | ● | |||
| 輔助開關 AUX | ● | |||
| 警報開關 ALT | ● | |||
| 輔助+警報開關 AUX+ ALT | ● | |||
| 外 部 配 件 |
電動操作機構 CD | ●④ | ||
| 外部操作把手 FH | － | |||
| 外部操作把手 FL | － | |||

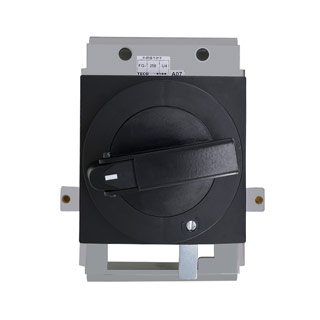

| 外部操作把手 FG | ● ⑤ | |||
| 輔助把手 EHA | ● | |||
| 端子板 TBB | ● ② | |||
| 端子隔離板 TQQ | ● ① | |||
| 端子保護蓋 XPR | － | |||
●：適用 ―：不適用 “*”標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考。
①：標準附件。
②：已裝附於斷路器上。
③：把手安全裝置（OFF LOCK)，非廠標準規格且無法自行安裝；如需安裝請於訂購單上註明，並由本公司組裝。
④：非標準品，屬期貨需提前下訂。
⑤：FG符合IP-42防塵、防水等級。
⑥：可單獨出售。
