TLB-E S L1 L3系列 漏電斷路器(含小型化、掀蓋式)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB 漏電斷路器
1. 具漏電保護
2. 具過載保護
3. 具短路保護
東元TECO_無熔線斷路器_TLB系列漏電斷路器-規格簡介
TLB系列 漏電斷路器
ELCB TLB Series
ELCB TLB Series
| 框架容量 (AF) | 63 | ||
|---|---|---|---|

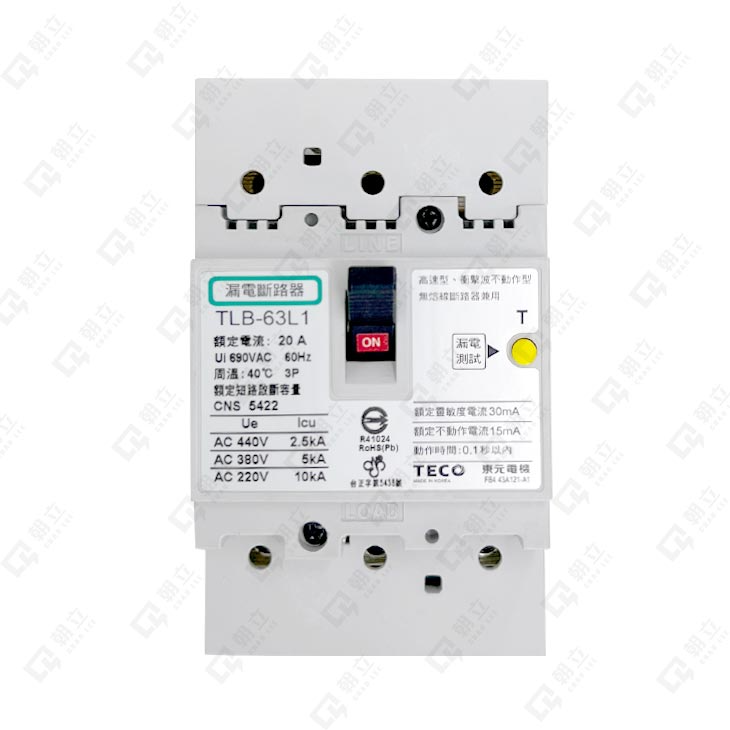

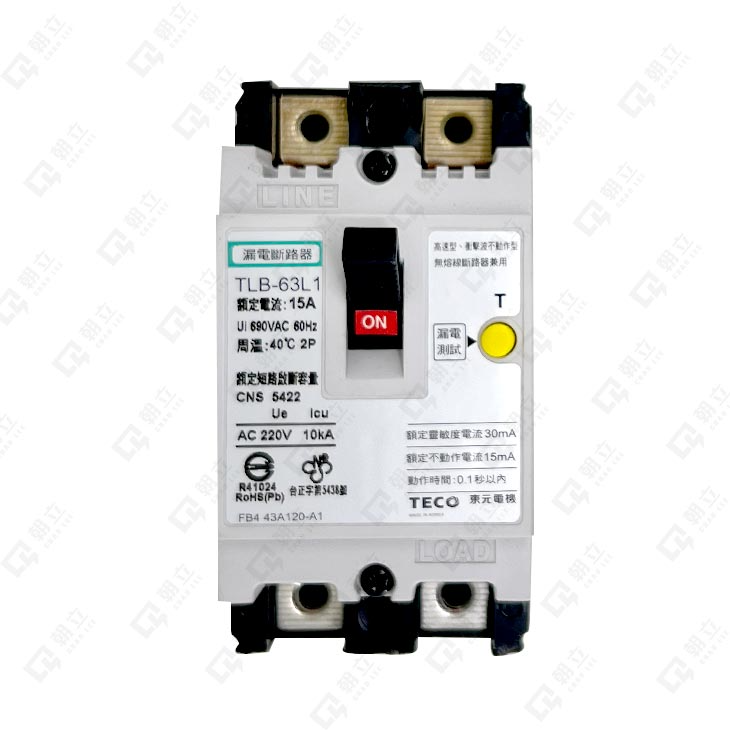

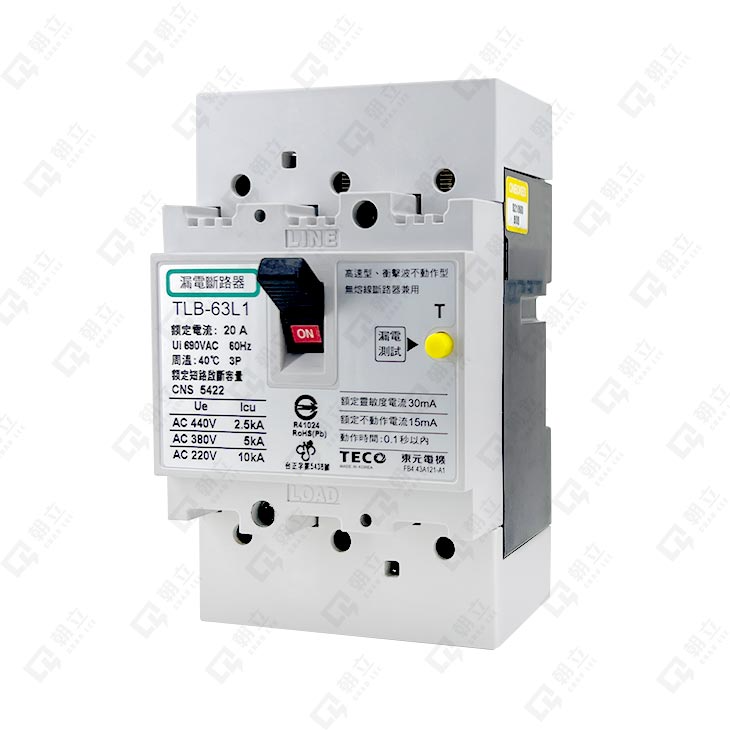

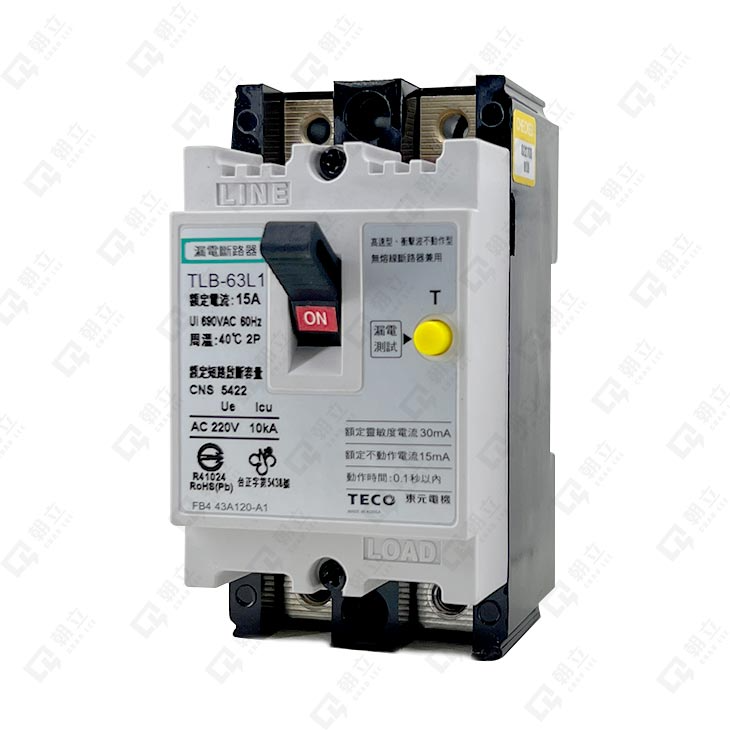

| 型式 | TLB-63L1 | ||
| 極數 | 2P | 3P | |
| 額定電流 (A) 基準周圍溫度40°C |
15A 20A 30A 40A 50A 60A 63A | ||
| 相線式 | 1Φ2W | 1Φ2W 3Φ3W |
|
| 額定電壓 AC (V) | 220V | 220~440V | |
| 額定靈敏度電流(mA) ( )係額定不動作電流 |
標準品 | 30 (15) | |
| 訂製品 | － | ||
| 動作時間(秒) | 0.1以內 | ||
| 5倍額定靈敏度電流動作時間(秒) | － | ||
| 漏電表示方式 | 把手trip | ||
| 額定啟斷容量(KA) | |||
| CNS 5422 JIS C8371 非對稱值／對稱值 Asym／sym |
AC 440V | － | 2.5/2.5 |
| AC 380V | － | 5/5 | |
| AC 220V *240V | 10/10 | 10/10 | |
| AC *100V *110V | 10/10 | 10/10 | |
| CNS 5422 CNS 14816-2 IEC 60947-2 EN 60947-2 lcu/lcs |
AC 440V | － | 2.5/2 |
| AC *415V | － | 2.5/2 | |
| AC 380V | － | 5/3 | |
| AC 220V | 10/10 | 10/5 | |
| AC *110V | 10/10 | 10/5 | |
外型尺寸(mm) |
a | 50 | 75 |
| b | 96 | ||
| c | 60 | ||
| ca | 80 | ||
| aa | － | 25 | |
| bb | 84 | 84 | |
| 參考重量 (kg) | 0.34 | 0.47 | |
| 標準功能及特點 | |||
| 過載跳脫方式 | 完全電磁式 | ||
| 漏電跳脫方式 | 電子式 | ||
| 跳脫按鈕 | － | ||
| 接線方式 | 壓著端子 | ||
| 可加裝之附屬裝置 | |||
| 內 部 配 件 |
電壓跳脫裝置 SHT | － | |
| 欠電壓跳脫裝置 UVT | － | ||
| 輔助開關 AUX | － | ||
| 警報開關 ALT | － | ||
| 外 部 配 件 |
外部操作把手 FG | － | |
| 鋁軌架組 DRA | ● ① | ||
| 端子隔離板 TQQ | － | ||
| 端子保護蓋 XPR | － | ● ① | |
| 註：適用－：不適用 “*”標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考。 ①：標準附件。 ②：標示"切換"之機種為訂製品，交期請洽詢各區營業單位。 |
|||
