TLB-E S L1 L3系列 漏電斷路器(含小型化、掀蓋式)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB-E S L1 L3 series (ELCB) (include miniaturized and flip cover)
TLB 漏電斷路器
1. 具漏電保護
2. 具過載保護
3. 具短路保護
東元TECO_無熔線斷路器_TLB系列漏電斷路器-規格簡介
TLB系列 漏電斷路器
ELCB TLB Series
ELCB TLB Series
| 框架容量 (AF) | 125 | ||
|---|---|---|---|

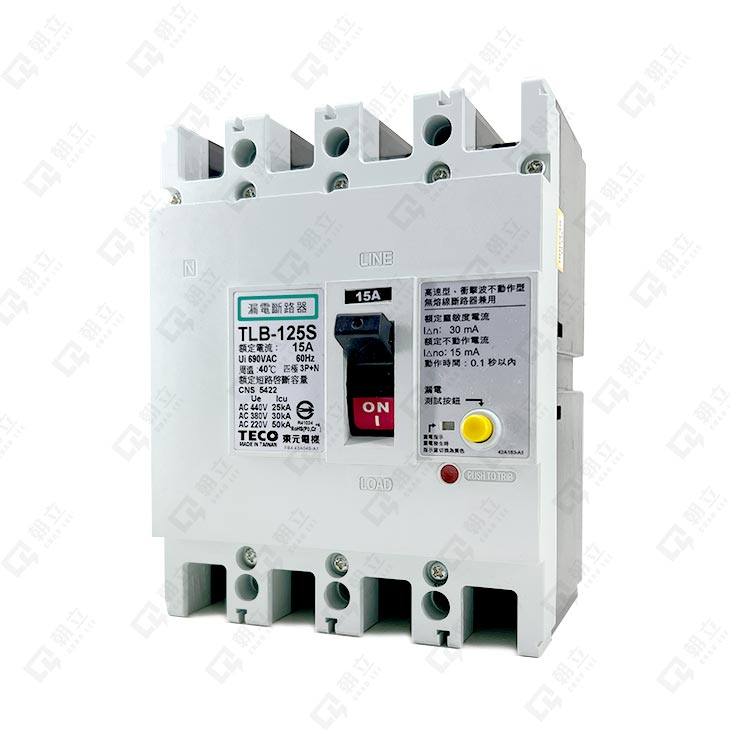

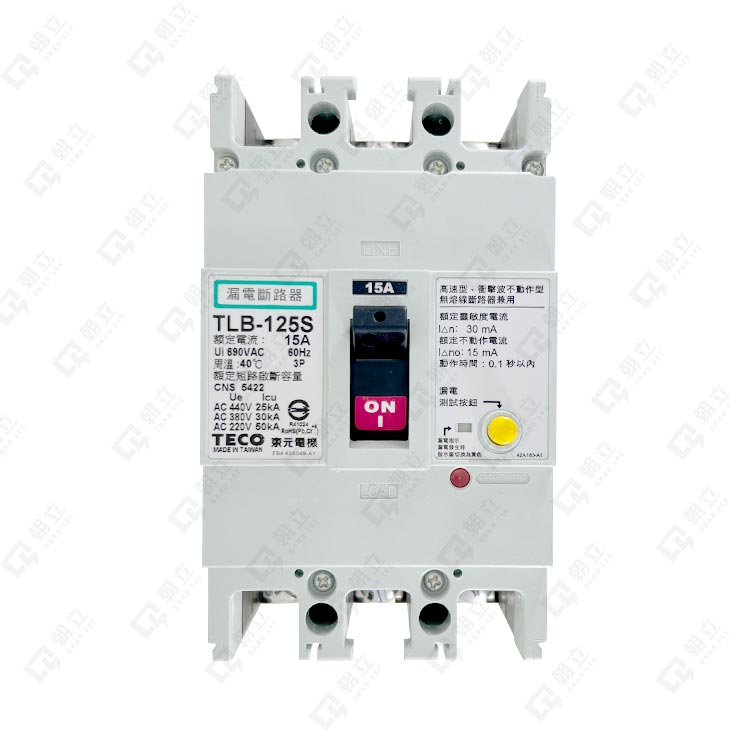

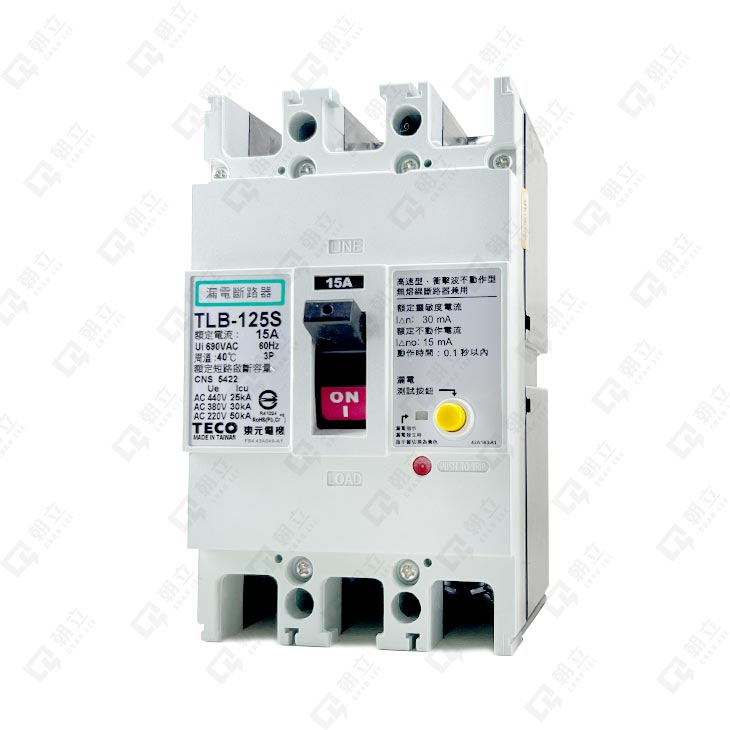

| 型式 | TLB-125S | ||
| 極數 | 3P | 4P | |
| 額定電流 (A) 基準周圍溫度40°C |
15A 20A 30A 40A 50A 60A 75A 100A 125A | ||
| 相線式 | 1Φ2W 1Φ3W 3Φ3W |
3Φ4W | |
| 額定電壓 AC (V) | 220~440V | ||
| 額定靈敏度電流(mA) ( )係額定不動作電流 |
標準品 | 30 (15) | |
| 訂製品 | 100 (50) , 200 (100) , 300 (150) , 切換➂ | ||
| 動作時間(秒) | 0.1以內 | ||
| 5倍額定靈敏度電流動作時間(秒) | － | ||
| 漏電表示方式 | 指示窗 | ||
| 額定啟斷容量(KA) | |||
| CNS 5422 JIS C8371 非對稱值／對稱值 Asym／sym |
AC 440V | 30／25 | |
| AC 380V | 35／30 | ||
| AC 220V *240V | 60／50 | ||
| AC *100V *110V | － | ||
| CNS 5422 CNS 14816-2 IEC 60947-2 EN 60947-2 lcu/lcs |
AC 440V | 25／13 | |
| AC *415V | 35／15 | ||
| AC 380V | 35／15 | ||
| AC 220V | 50／25 | ||
外型尺寸(mm) |
a | 90 | 120 |
| b | 155 | ||
| c | 86 | ||
| ca | 106 | ||
| aa | 30 | ||
| bb | 132 | ||
| 參考重量 (kg) | 1.55 | 2 | |
| 標準功能及特點 | |||
| 過載跳脫方式 | 熱動－電磁 | ||
| 漏電跳脫方式 | 電子式 | ||
| 跳脫按鈕 | ● | ||
| 接線方式 | 壓著端子 | ||
| 可加裝之附屬裝置 | |||
| 內 部 配 件 |
電壓跳脫裝置 SHT | ● | |
| 欠電壓跳脫裝置 UVT | － | ||
| 輔助開關 AUX | ● | ||
| 警報開關 ALT | ● | ||
| 外 部 配 件 |
外部操作把手 FL | ● | |
| 外部操作把手 FG | ● | ||
| 端子隔離板 TQQ | ● ① | ||
| 端子保護蓋 XPR | ● | － | |
| 註：適用－：不適用 “*”標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考。 ①：標準附件。 ②：已裝附於斷路器上。 ➂：標示"切換"之機種為訂製品，交期請洽詢各區營業單位。 |
|||
