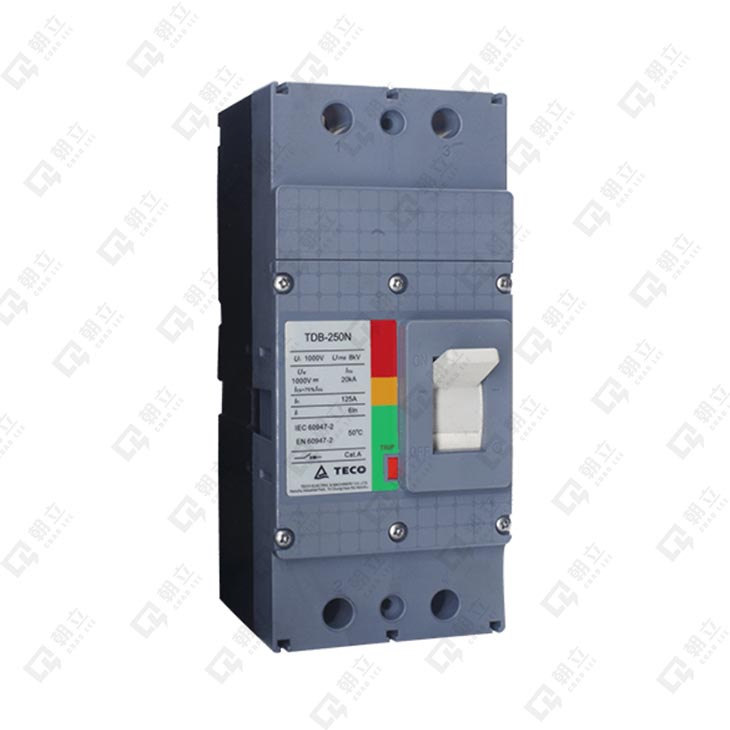

TDB-250N直流斷路器
TDB-250N DC circuit breaker
- 太陽能直流斷路器具2極寬度極可達額定工作電壓 DC1000V，額定電流為63A至250A。
- 適用於太陽能發電系統在系統異常接地故障下，具有接地啟斷能力，具有過載和短路保護功能，能保護輸電線路和電力設備不受損壞。
東元太陽能DC產品-TDB-250N機種其特點為何?
規格
| 框架容量 (AF) | 250 | ||
|---|---|---|---|
| 形式 | TDB-250N | ||
| 適用標準 (認證) | IEC/EN 60947-2, CNS 14816-2. GB 14048-2 (具TUV認證) |
||
| 極數 | 2 | ||
| 電 器 特 性 |
額定工作電壓(VDC)Ue | 1000 | |
| 額定電流(A)In | 63,80,100,125,140, 160,180,200,225,250 |
||
| 額定絕緣電壓(VDC)Ui | 1000 | ||
| 額定衝擊電壓(kV)Uimp | 8 | ||
| 額定極限短路啟斷容量Icu(KA) | 1000VDC | 20 | |
| 額定使用斷路啟斷容量Ics(KA) | 1000VDC | 15 | |
| 隔離功能 | ● | ||
| 過載跳脫方式 | 熱動-電磁 | ||
| 防護等級 | IP20 | ||
| 極限工作溫度(°C) | -40 ~ +70 | ||
| 儲存溫度(°C) | -40 ~ +70 | ||
| 內部配件(註1) | 電壓跳脫裝置SHT | ● | |
| 輔助開關AUX | ● | ||
| 警報開關ALT | ● | ||
| 外部配件 | 端子隔離板TQQ | ● | |
| 外型尺寸(mm) 寬(w) x 高(h) x 深(d) |
W | 90 | |
| H | 200 | ||
| D | 117 | ||
| 重量(kg) | 2.3 | ||
註1：
(1)輔助開關和警報開關可以同時安裝 ;
(2)電壓跳脱裝置可以單獨安装,但不能與輔助、警報開關並存。
