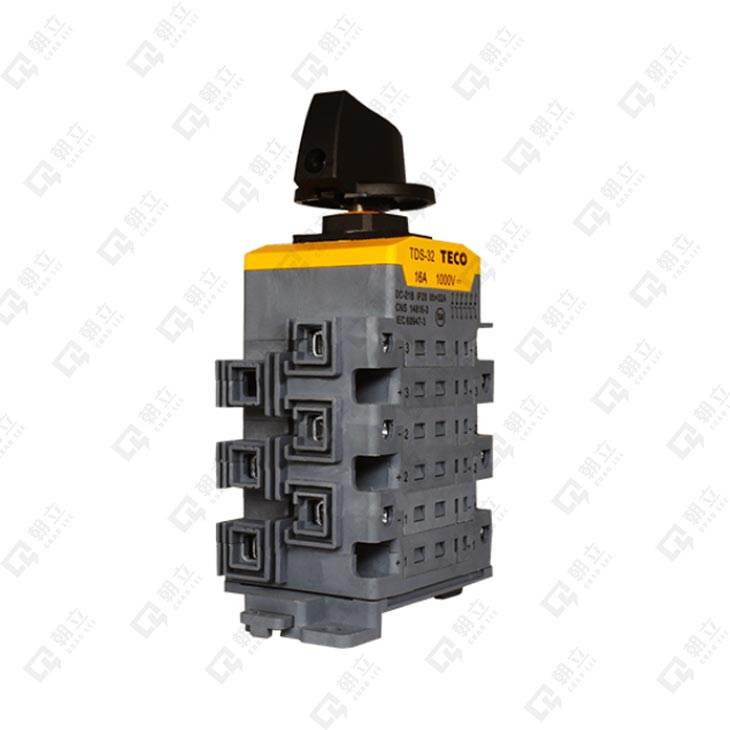

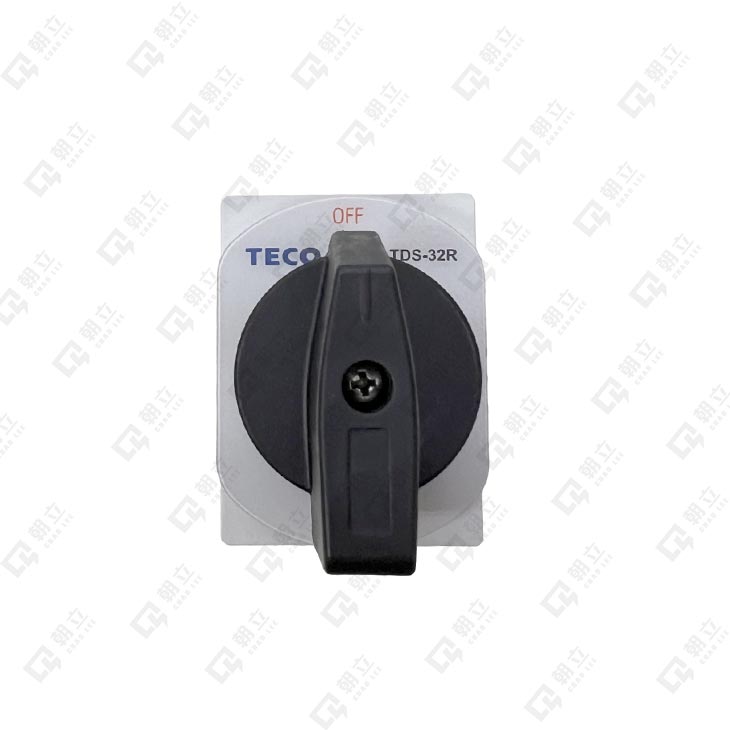

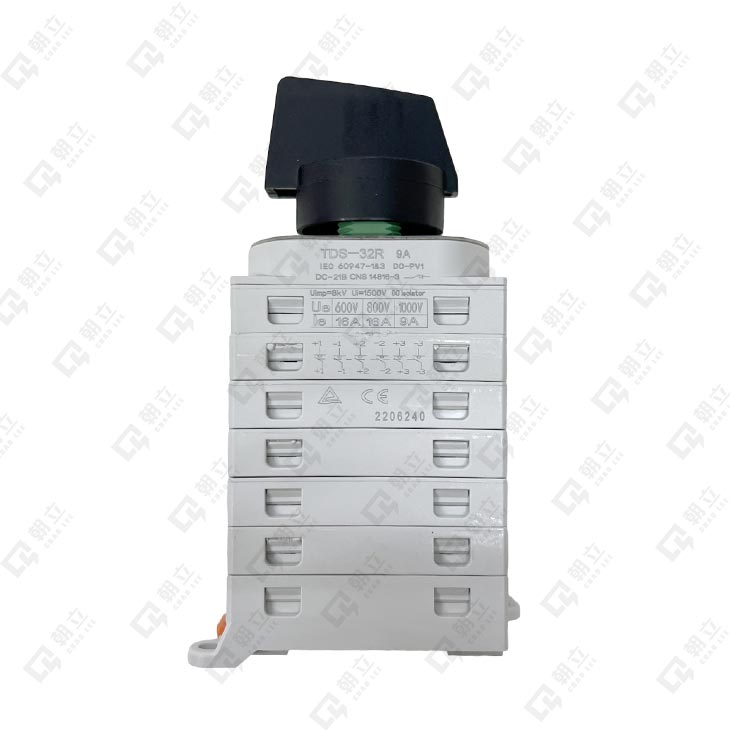

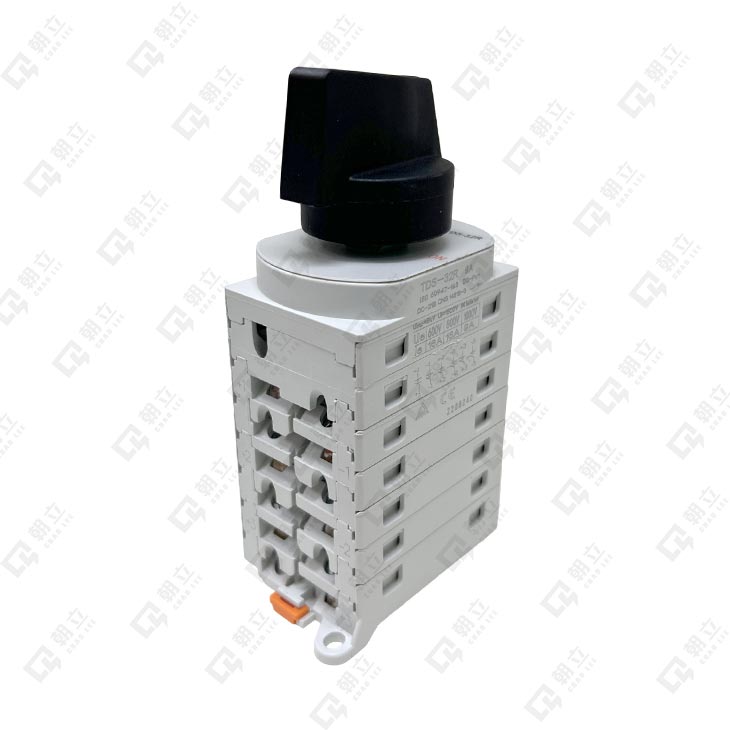

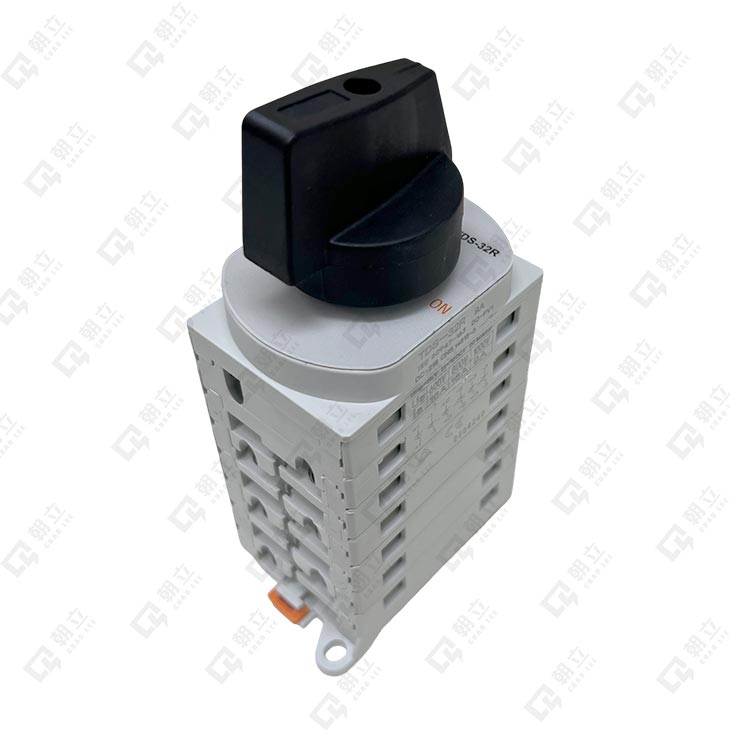

TDS-32R直流旋轉式隔離開關
TDS-32 DC Disconnect switch
- 太陽能直流隔離開關(旋轉式)具2/4/6/8極，可分別用於1/2/3/4組迴路，額定工作電壓DC1000V，額定電流為16至32A。
- 採永磁吹弧技術適用於太陽能發電系統的迴路隔離功能。
東元太陽能直流隔離開關TDS-32機種其特點為何?
規格
| 框架容量 (AF) | 32 | |||||||
|---|---|---|---|---|---|---|---|---|

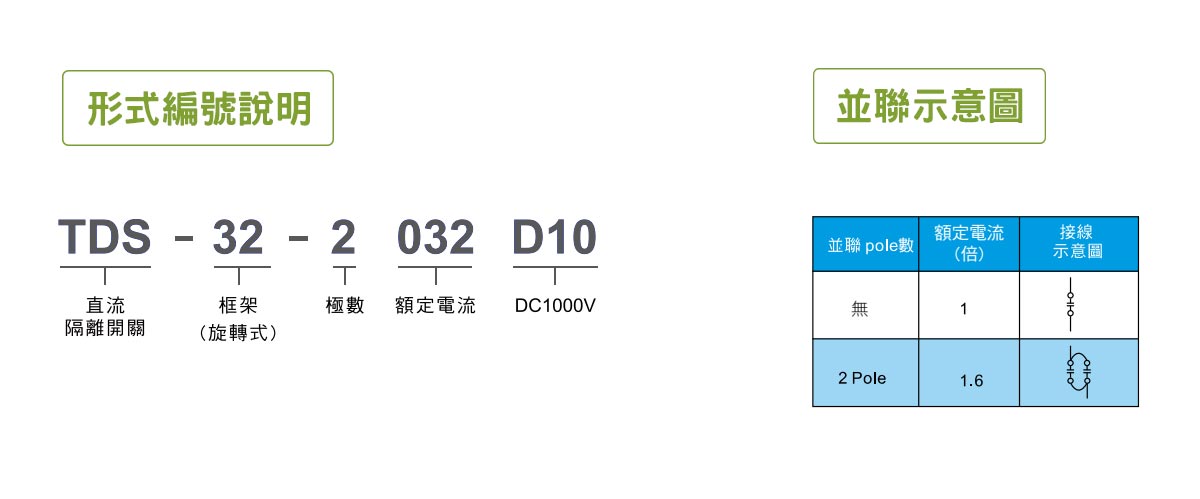

| 型號 | 2P | TDS-32R-2009D10 | TDS-32R-2011D10 | TDS-32R-2013D10 | TDS-32R-2020D10 | TDS-32R-2033D10 | ||
| 4P | TDS-32R-4009D10 | TDS-32R-4011D10 | TDS-32R-4013D10 | TDS-32R-4020D10 | TDS-32R-4033D10 | |||
| 6P | TDS-32R-6009D10 | TDS-32R-6011D10 | TDS-32R-6013D10 | TDS-32R-6020D10 | TDS-32R-6033D10 | |||
| 8P | TDS-32R-8009D10 | TDS-32R-8011D10 | TDS-32R-8013D10 | TDS-32R-8020D10 | TDS-32R-8033D10 | |||
| 適用標準 (認證) |
IEC/ EN 60947-1&3 , CNS 14816-3 (具TUV認證) |
|||||||
| 電 器 特 性 |
額定工作電壓(VDC)Ue | 1000 | ||||||
| 連續通電電流(A)Ith | 32 | |||||||
| 額定電流(A)In | 9 | 11 | 13 | 20 | 33 | |||
| 額定絕緣電壓(VDC)Ui | 1500 | |||||||
| 額定衝擊電壓(kV)Uimp | 8 | |||||||
| 額定短時耐受電流1s(A) | Icw | 1000VDC | 780 | |||||
| 額定短路接通能力(A) | Icm | 1000VDC | 1200 | |||||
| 接 線 與 安 裝 |
防護等級 | 導軌安裝 面板安裝 |
IP 20 IP 66 |
|||||
| 接線能力 | mm ² | 4-10 | ||||||
| 螺絲尺寸 | M4 | |||||||
| 額定扭矩(接線) | N-m | 1.2-1.6 | ||||||
| 額定扭矩(面板) | N-m | 0.8-0.9 | ||||||
| 使用環境溫度°C | -40~ +85 | |||||||
| 儲存環境溫度°C | -40~ +85 | |||||||
| 外型尺寸(mm) 寬(w) x 高(h) x 深(d) |
2P | 45 x 78 x 92 | ||||||
| 4P | 45 x 78 x 113 | |||||||
| 6P | 45 x 78 x 134 | |||||||
| 8P | 45 x 78 x 155 | |||||||
| 重量(g) | 2P | 158 | ||||||
| 4P | 218 | |||||||
| 6P | 278 | |||||||
| 8P | 338 | |||||||
註1：
(1)輔助開關和警報開關可以同時安裝 ;
(2)電壓跳脱裝置可以單獨安装,但不能與輔助、警報開關並存。
