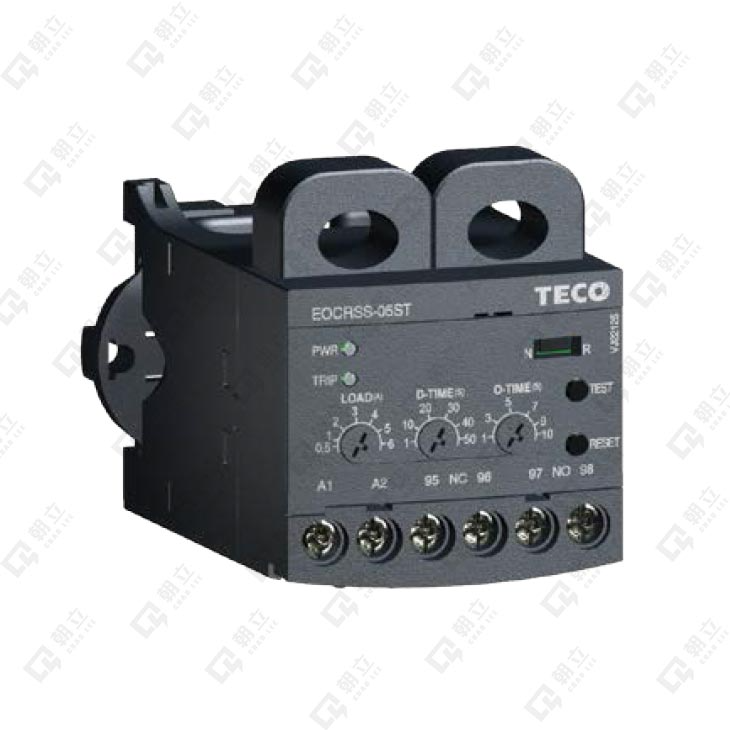

EOCR-SS 經濟型電子式保護電驛
- 內置MCU微處理器，體積小型化
- 0.5~60A保護範圍；定時限保護、跳脫時間可隨意調節
- 2相CT電流檢測
- 可獨立調整啟動跳脫時間(D-TIME)及過載跳脫時間(O-TIME)
- "失效--安全" (N型)保護功能
- 可安裝DIN導軌(35mm)或螺絲固定安裝
- 手動：按"RESET"紐後復歸
- 遠端：斷電後自動復歸
東元電子保護電驛EOCR基本款型式編號及特色說明
東元TECO_EOCR-SS系列電子式保護電驛_產品規格簡介
保護
| 保護項目 | 跳脫時間 |
|---|---|
| 過電流 | O-Time |
| 欠相 | 3秒 |
| 馬達轉子鎖死 | 後0.5秒 |
機種
| 馬達電流設定 | 電流範圍 |
|---|---|
| SS-05 : 0.5~6A | |
| SS-30 : 3〜30A | |
| SS-60 : 5~60A | |

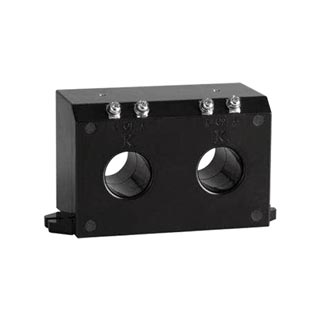

| 100~(超過60A ): SS-05+外接CT |
規格
| 時間設定 | D-TIME : 0.5〜30秒 |
|---|---|
| O-TIME : 0.5〜10秒 | |
| 額定絕緣電壓 | 600VAC |
| 控制電壓(50/60Hz) | 220V : 24〜240VAC/DC |
| 輸出接點 | 接點模式 : 1a1b 3A/250VAC , 5A/30VDC (通電狀況下) "失效-安全"(N型) "無失效-安全"(R型) |
| 復歸 | 手動:按"RESET"鈕後復歸 遠端:斷電後自動復歸 |
| 環境溫度(操作) | -20~+60C |
| 環境溫度(儲存) | -30~+80C |
| 耐電壓強度 | 外殼與電路間 : 2kV ,(50/60Hz),1分鐘 |
| 接點間:1kV , (50/60Hz),1分鐘 | |
| 相間:2k V, (50/60Hz),1分鐘 | |
| 消耗電力 | 低於2W |
| 時間特性 | 定時限 |
| 跳脫指示 | 2 LED |
| 固定方式 | 35mm Din Rail 或 固定於配電盤 |
