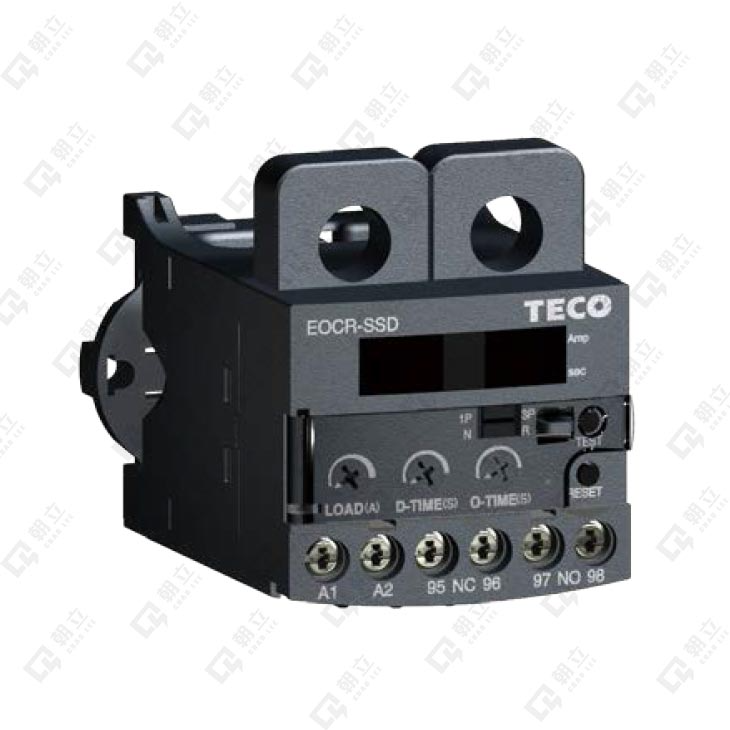

EOCR-SS 電子式保護電驛
- 內置MCU微處理器之2CT產品
- 數字顯示跳脫原因方便尋找故障
- 電流設定範圍：05型：0.5-6A；30型：3-30A；60型：10-60A
- 電流超過60A，需與CT配合使用
- "失效--安全" (N型)；"無失效--安全"(R型)可透過DIP開關選擇
- 通過DIP開關選擇負載：單相(1P)，三相(3P)
- 可安裝DIN導軌(35mm)或螺絲固定安裝
- 復歸：手動(即時)；電動(遠距)
東元電子保護電驛EOCR基本款型式編號及特色說明
東元電子保護電驛中階款 EOCR-SSD型式編號及特色說明
東元TECO_EOCR電子式保護電驛SSD過電流、欠相保護測試_操作測試
保護
| 保護項目 | 跳脫時間 | 備註 |
|---|---|---|
| 過電流 | O-Time | Is |
| 欠相 | 3秒 | [(MAX -MIN) /MAX] x 100>90 |
| 馬達轉子鎖死 | 後0.5秒 | ≥3倍OC設定值 |
技術資料
| 過電流設定 | 電流 | 05 | 0.5 ~ 6A |
|---|---|---|---|
| 30 | 3 ~ 30 A | ||
| 60 | 10~60A | ||
| 啟動延遲時間 | D-TIME | 1 ~ 30 | |
| 跳脫延遲時間 | O-TIME | 0.5, 1~10秒 | |
| 復歸 | 手動/電動 | ||
| 時間－電流特性 | 過電流 | 定時限 | |
| 誤差 | 電流 | I <1A : ±0.05A, I > 1A : ±5% | |
| 時間 | t <3S : ±0.2S . t>3s : ≤±5% | ||
| 環境 | 溫度 | 工作 | -20°C~ 60°C |
| 儲存 | -30°C ~80°C | ||
| 濕度 | 30~85%RH 未結露狀態 | ||
| 控制電壓 (50 /60 Hz) | 220V : 24〜240VAC/DC | ||
| 繼電器輸出 | 2-SPST | 3A/250VAC,電阻性 | |
| 絕緣 | 外格與線路之間 | Over 10MΩ , DC500V | |
| 耐壓強度 | 外格與線路之間 | 2000VAC 60Hz, 1min | |
| 兩端之間 | 1000VAC 60Hz, 1min | ||
| 線路之間 | 2000VAC 60Hz, 1min | ||
| 安裝 | 35mm Din Rail or 固定式安裝 | ||
