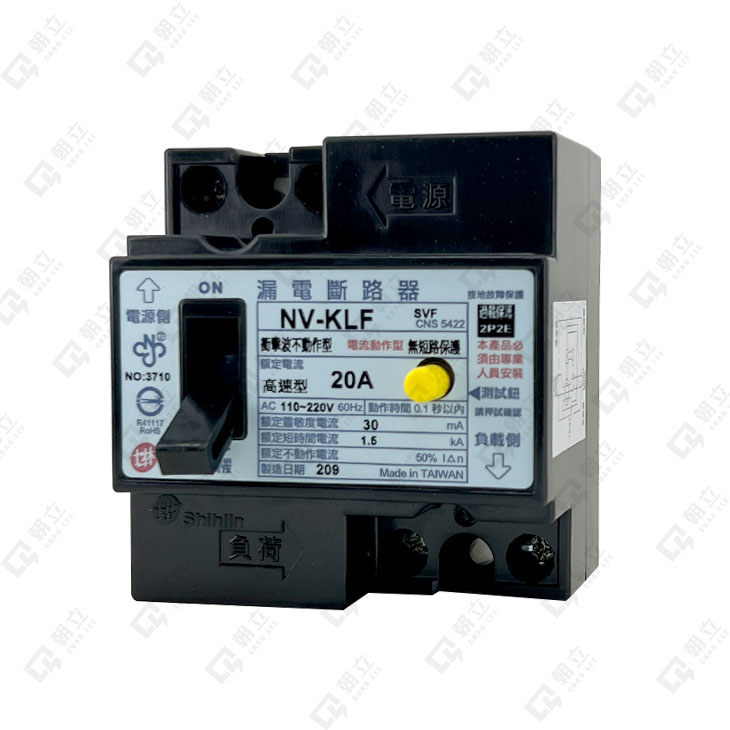

NV-KLF 漏電/過載 保護兼用
- 極數：2P1E , 2P2E (2P)
- 額定電流：15.20.30A
- 額定使用電壓：110~220V共用
- 額定靈敏度電流：30mA
- 額定動作時間：0.1秒(高速型)
- NV-KLF 漏電/過負載保護
- 過電流跳脫方式----熱動電磁式
- 漏電跳脫方式----電子偵測機械式跳脫
- 符合標準:CNS 5422
- 短時間耐電流容量 : Ic :
- 2P1E 110~220V/ 1.5kA (sym)
- 2P2E 110~220V/ 1.5KA (sym)
漏電斷路器｜NV-KLF系列 漏電保護專用
| 形式 | NV-KLF | |||
|---|---|---|---|---|
| 相線式 | 1Φ2W | |||
| 極數 (P) | 2P1E | 2P2E | ||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
15 , 20 , 30 | |||
| 額定電壓 V (A . C) | 110/220 | |||
| 額定靈敏度電流(mA) | 30 | |||
| 動作時間 (S) | 0.1s以下 | |||
| 外 型 及 安 裝 尺 寸 |
 |
a | 66 | |
| b | 70 | |||
| c | 42 | |||
| ca | 60 | |||
| bb | 59 | |||
| aa | 33 | |||
| 額定短時間電流kA CNS 5422 AC #註1 |
110V-220V | 1.5 | ||
| 380V-400V | － | |||
| 製品重量 (kg) | 0.2 | |||
| 接線方式 | 壓著端子 | |||
| 過載跳脫方式 | 熱動電磁式 | |||
| 漏電跳脫方式 | 電子偵測機械跳脫 | |||
註：
1. 無短路保護功能之漏電斷路器，並無啟斷容量Icu，僅標示 「額定短時間電流(kA)」。
