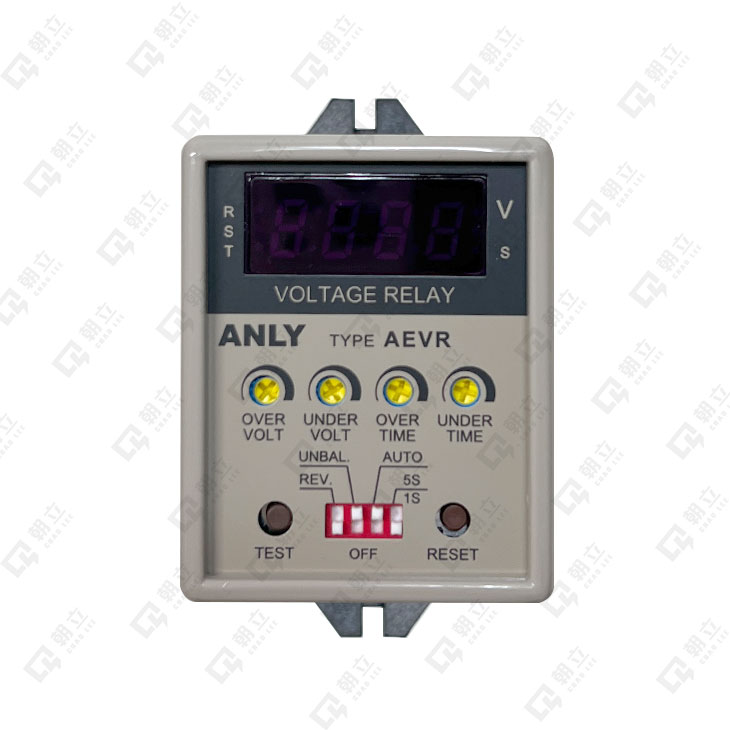

AEVR 數位型三相(單相)電壓多功能保護繼電器
電壓保護繼電器
- 為數位式三相(單相)電壓指示及異常檢測器。
- 可作電壓過高及過低檢測，其電壓過高或過低延遲時間可各別設定0.1秒至10秒。
- 可作欠相檢測，其欠相延遲時間為固定2秒。
- 可作相序檢測，其逆相延遲時間為固定0.5秒。
- 可作三相電壓不平衡(相電壓差超過±5%以上)檢測，其延遲時間為固定3秒。
- 可於馬達運轉中檢測欠相。
- 可設定手動或自動復歸，而其自動復歸延遲時間為可選1秒或5秒。
規格
| 操作電壓 | AC/DC(V): 100 - 240 |
|---|---|
| 操作電壓範圍 | 額定操作電壓的85~110% |
| 電源頻率 | 50 / 60 Hz |
| 檢出方式 | 電壓檢出 |
| 檢出範圍 | P TYPE: 77 ~ 143VAC H TYPE: 277 ~ 519VAC L TYPE: 160 ~ 300VAC |
| 復歸時間 | 1sec / 5sec |
| 顯示 | 顯示解析度±1% |
| 接點容量 | 250VAC5A電阻性負載 |
| 消耗功率 | 約3.3VA |
| 使用壽命 | 機械: 5,000,000 次 電氣: 100,000 次(額定容量內) |
| 使用周圍溫度 | -10~+50℃(不可結冰結露) |
| 使用周圍濕度 | MAX 85%RH(不可結露) |
| 使用海拔高度 | MAX 2000m |
| 重量 | 約135g |
 |
|
 |
|
