H3系列延時計時器
系列說明
1.台灣第一家CE規範合格的計時器製造廠
2.専利組裝高結構,零配線,AI自動機械差插件,品質可靠性高
3.標準化、產化、降低製造成本,創造利潤,分享客戶
4.獨家采AC110V/220V20%電源,適合機械外銷东南、大陸等電壓動率大之地區
5.工作電壓:12或24VAC/DC或110V/220V/380VAC 50/6Hz
6.一組限時繼電器,一組限時繼電器或同步繼電器(可切換)。
7.如需使用盤面式,請另選購Y-40固定架,開孔尺寸:43*53mm
FOTEK H3系列小型計時器
| Type | 多範圍 Multi-Range ON Delay Timer |
單範圍 Single-Range ON Delay Timer |
|---|---|---|
| Model | H3-M | H3- |
| Figure |  |
 |
| Range | M1：1S / 10S / 1M / 10M M3：3S / 30S / 3M / 30M M6：6S / 60S / 6M / 60M M1H：1M / 10M / 1H / 10H M3H：3M / 30M / 3H / 30H M6H：6M / 60M / 6H / 60H |
1S/3S/6S/10S 30S/60S/3M/6M 10M/30M/60M 3H/6H10H |
| Weight | 155g | 155g |
規格
| 電源供應 Power Supply |
12 or 24 VAC / DC or 110 or 230V or 380VAC 50 / 60 Hz |
|---|---|
| 瓦特 Wattage |
3 VA max. |
| 控制輸出 Control Output |
Relay |
| 接觸率 Contact Rated |
10A |
| 重覆 Repetivity |
0.5% of F.S |
| 設定準確性 Setting accuracy |
5% of F.S |
| 重設時間 Reset Time |
0.1Sec Max. |
| 隔離強度 Insulation Strength |
100 MΩ / 500 VDC |
| 電介強度 Dielectric Strength |
2.5KV / 1 min |
| 工作環境 Circumstance |
-20° ~ +60°C, 35 ~ 85% RH |
| 繼電器的壽命 Life of Relay |
20 X 106Times |

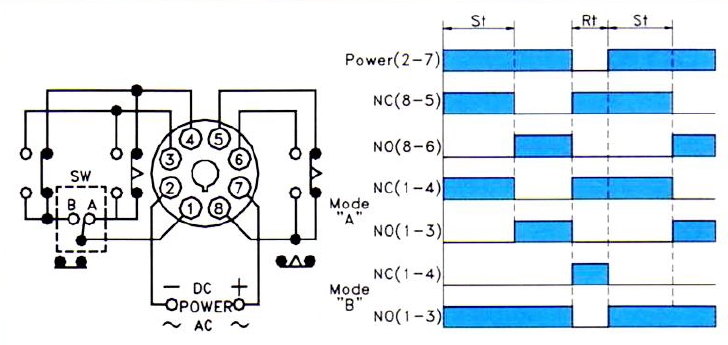

| 接線圖 |  |
| 尺寸圖 |  |
