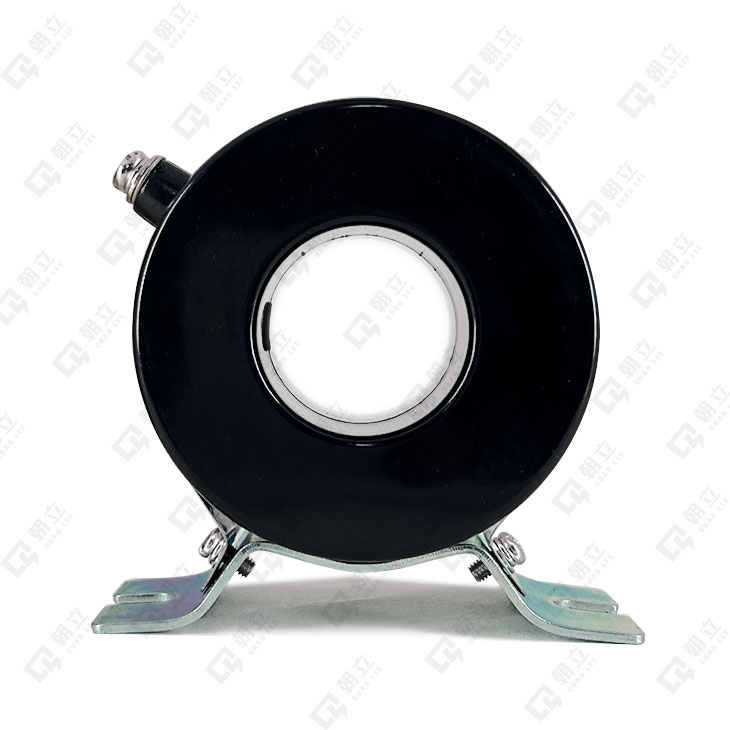

乾式貫穿型比流器
電流比規格：

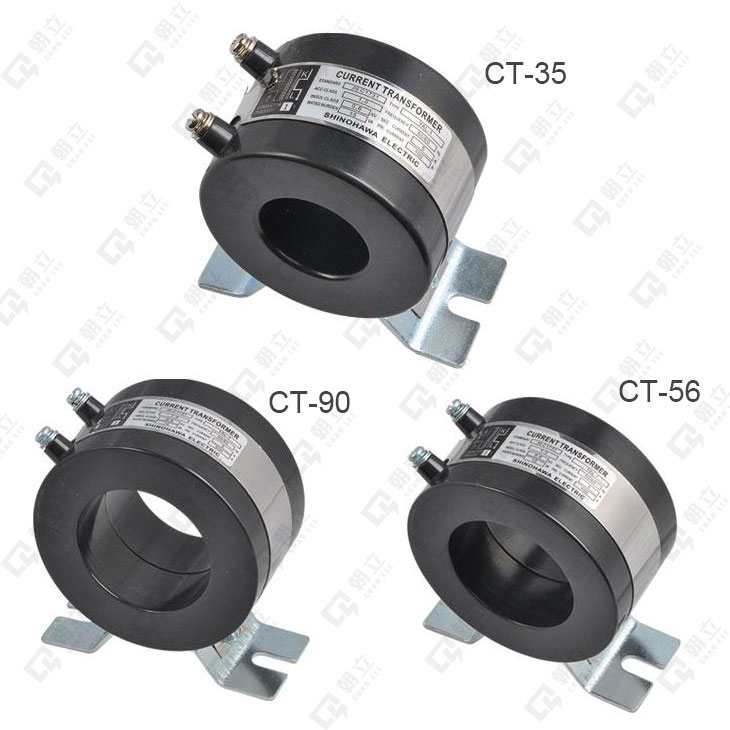

CT-35：10/5 20/5 30/5 40/5 50/5 60/5 75/5 100/5 120/5 150/5 200/5 250/5 300/5 350/5
CT-56：400/5 500/5 600/5
CT-90：800/5 1000/5S 1200/5S

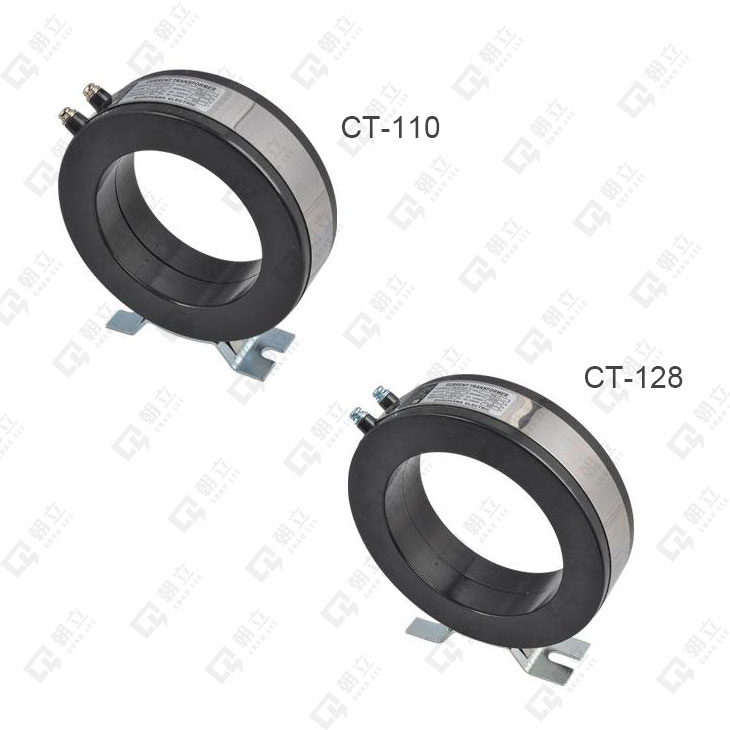

CT-110：1000/5 1200/5 1500/5
CT-128：2000/5 2500/5 3000/5
電壓：600V
負載：15VA
精準度：1.0
( 600V 15VA CLASS:1.0 )
| 次 | 電流比 (A) | 貫穿閘數 | 孔徑 |
|---|---|---|---|
| 1 | 10/5 | 5T | 35m/m |
| 2 | 20/5 | 3T | 35m/m |
| 3 | 30/5 | 2T | 35m/m |
| 4 | 30/5 | 4T | 35m/m |
| 5 | 40/5 | 3T | 35m/m |
| 6 | 50/5 | 2T | 35m/m |
| 7 | 50/5 | 1T | 35m/m |
| 8 | 60/5 | 1T | 35m/m |
| 9 | 75/5 | 1T | 35m/m |
| 10 | 100/5 | 1T | 35m/m |
| 11 | 120/5 | 1T | 35m/m |
| 12 | 150/5 | 1T | 35m/m |
| 13 | 200/5 | 1T | 35m/m |
| 14 | 250/5 | 1T | 35m/m |
| 15 | 300/5S | 1T | 35m/m |
| 16 | 300/5 | 1T | 35m/m |
| 17 | 350/5 | 1T | 35m/m |
| 18 | 300/5大 | 1T | 35m/m |
| 19 | 400/5 | 1T | 35m/m |
| 20 | 500/5 | 1T | 35m/m |
| 21 | 600/5 | 1T | 35m/m |
| 22 | 800/5S | 1T | 35m/m |
| 23 | 800/5 | 1T | 35m/m |
| 24 | 1000/5S | 1T | 90m/m |
| 25 | 1200/5S | 1T | 90m/m |
| 26 | 1000/5 | 1T | 90m/m |
| 27 | 1200/5 | 1T | 110m/m |
| 28 | 1500/5 | 1T | 110m/m |
| 29 | 2000/5S | 1T | 110m/m |
| 30 | 2000/5 | 1T | 110m/m |
| 31 | 2500/5 | 1T | 128m/m |
| 32 | 3000/5 | 1T | 128m/m |

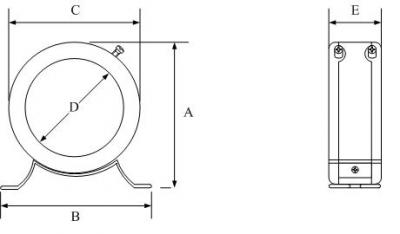

外觀尺寸表
| 型號 | A (高度) | B (鐵腳) | C (寬度) | D (孔徑) | E (厚度) |
|---|---|---|---|---|---|
| CT-35 | 95 | 90 | 75 | 35 | 50 |
| CT-56 | 110 | 110 | 97 | 56 | 55 |
| CT-90 | 150 | 94 | 132 | 90 | 51 |
| CT-110 | 170 | 110 | 148 | 110 | 51 |
| CT-128 | 190 | 110 | 177 | 128 | 57 |
| 尺寸圖 (mm) | |||||
 |
|||||
