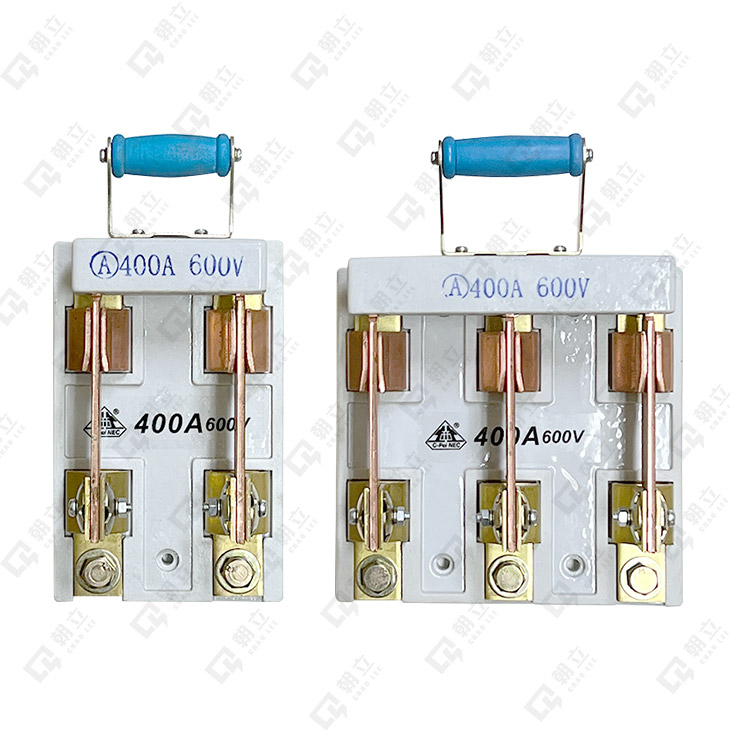

表前單投B級無蓋閘刀開關-100A~600A
額定電壓 : 250V~600V
額定電流 : 2極100A~600A / 3極100A~600A
用 途 : 隔離欲施行維護之設備，並保持一定距離以建立可靠之絕緣斷口。
額定電流 : 2極100A~600A / 3極100A~600A
用 途 : 隔離欲施行維護之設備，並保持一定距離以建立可靠之絕緣斷口。
詳細內容
| 品名 | 尺寸(m/m) | 材質 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | ||
| MSB-2P100A | 158 | 84 | 111 | 62 | 165 | M6 | 42 | - | 16 | 79 | Φ6.5 | 瓷柄 |
| MSB-2P200A | 226 | 116 | 165 | 90 | 234 | 5/16’’ | 58 | - | 27.5 | 110 | Φ7 | 瓷柄 |
| MSB-2P300A | 252 | 131 | 189 | 95 | 260 | M10 | 65.5 | - | 24.5 | 140 | Φ8 | 瓷柄 |
| MSB-2P400A | 265 | 133 | 208 | 105 | 273 | M10 | 65.5 | - | 24 | 160 | Φ7 | 瓷柄 |
| MSB-2P500A | 293 | 176 | 270 | 120 | 300 | 1/2” | 88 | - | 31.5 | 207 | Φ9 | 電木柄 |
| MSB-2P600A | 295 | 176 | 270 | 120 | 305 | 1/2” | 88 | - | 31.5 | 207 | Φ9 | 電木柄 |
| MSB-3P100A | 158 | 113 | 111 | 62 | 165 | M6 | 37.5 | 38 | 16 | 79 | Φ6.5 | 瓷柄 |
| MSB3P200A | 236 | 185 | 165 | 108 | 240 | 5/16” | 58 | 70 | 27.5 | 110 | Φ7 | 瓷柄 |
| MSB-3P300A | 260 | 211 | 189 | 115 | 265 | M10 | 65.5 | 80 | 27.5 | 140 | Φ8 | 瓷柄 |
| MSB-3P400A | 275 | 213 | 208 | 125 | 280 | M10 | 65.5 | 80 | 24 | 160 | Φ8 | 瓷柄 |
| MSB-3P500A | 300 | 287 | 270 | 120 | 88 | 1/2” | 88 | 111.5 | 31.5 | 207 | Φ9 | 電木柄 |
| MSB-3P600A | 300 | 287 | 270 | 120 | 88 | 1/2” | 88 | 111.5 | 31.5 | 207 | Φ9 | 電木柄 |
| 尺寸圖 |  |
|||||||||||
