特性
本系列開關接點座為標準接點座,其接點形式、接點圖、裝配尺寸見TA7576頁。二點式接點限用AB。

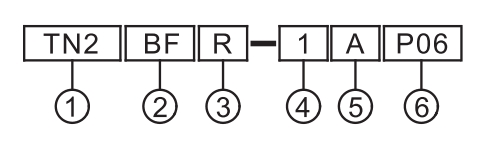

| 型號說明 |
  註:

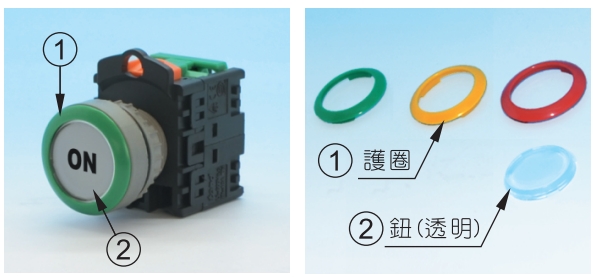

1.第6項選00時為無刻字。 2.如有選第6項時,鈕的顏色皆為清澈透明,紅.黃.綠等顏色在護蓋上顯示(僅限平頭及凸頭) |
|
|---|---|---|
| 項次 | 代號 | 說明 |
| ① 固定孔徑 | TN2 TN3 |
Ø22mm / Ø25mm Ø30mm |

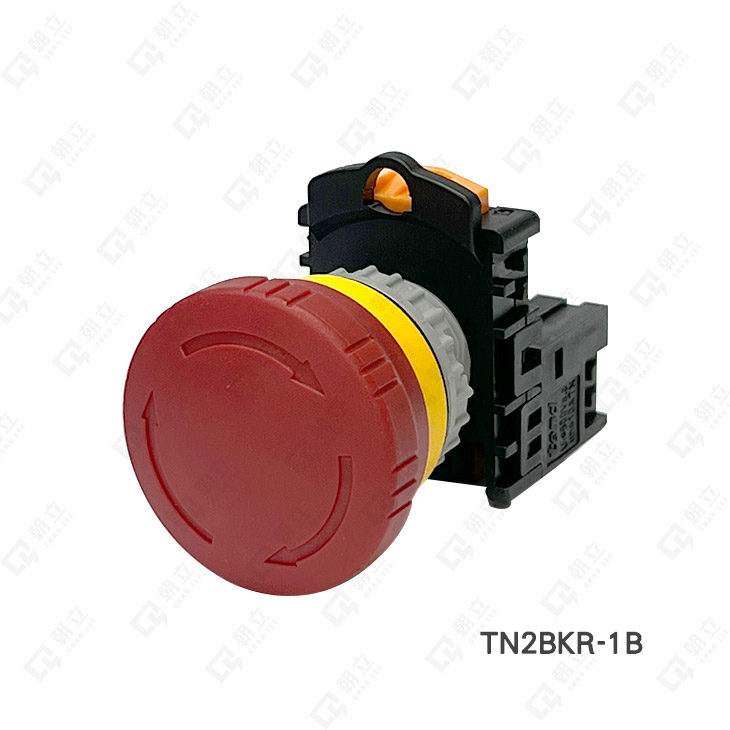

| ② 型式 | BF BL BM BA BK BP BT |
平頭 凸頭 大頭 凸頭交替式 連鎖式 按拉式 二點式(接點限用AB) |
| ③ 顏色 | R G Y W BL B |
紅 綠 黃 白 藍(限第六項有選) 黑 |
| ④ 接點數目 | 1 2 3 4 |
1組 2組 3組 4組 |
| ⑤ 接點種類 | A B C AB |
1a 1b 1a1b 1a+1b |
| ⑥ 刻字種類 | 00 P1~P43 M01~M22 |
無刻字 詳見 TA92 TPP 詳見 TA92 TPM |
| 尺寸圖 |  |
|
