BHU過負載/短路保護(分電盤用)
熱動電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：460V
額定電壓Ue：110~220V
額定電流：15.20.30.40.50.60.75.100A (1P 15~50A)

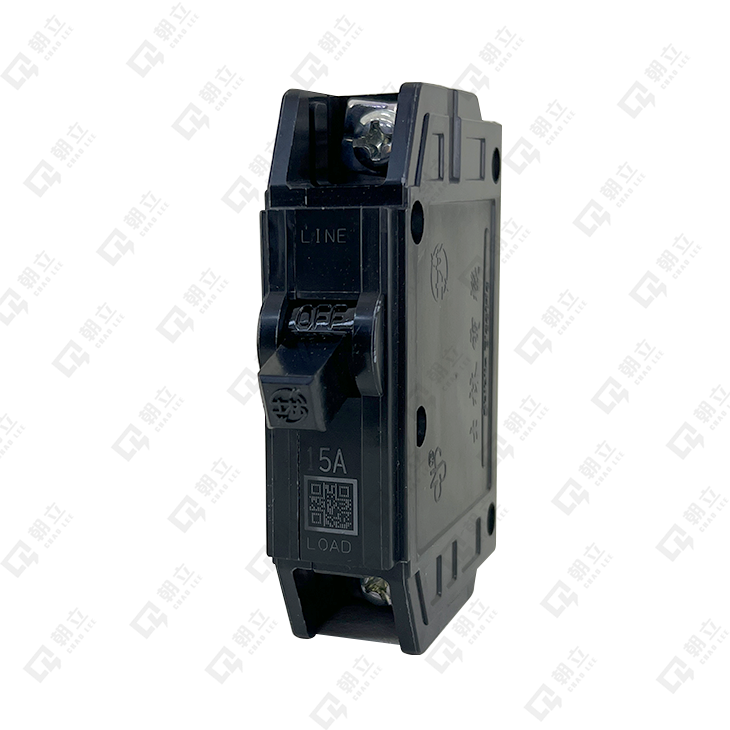

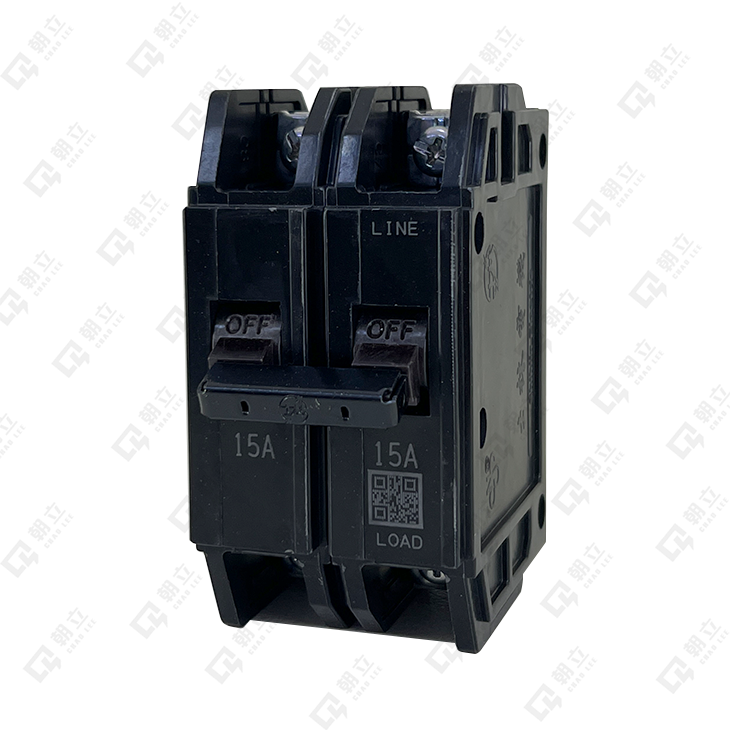

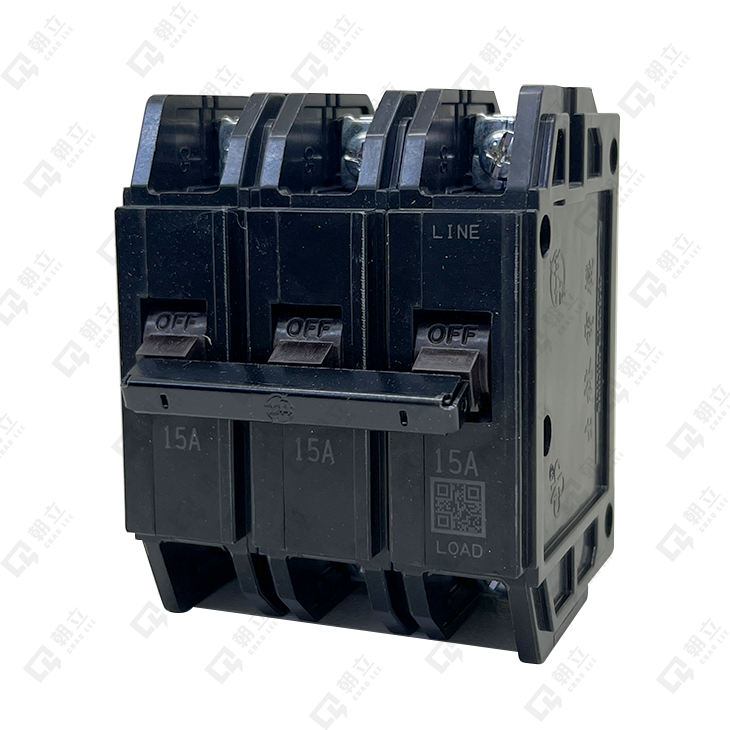

極數: 1P 2P 3P
啟斷容量:
Icu：
1P 110V/ 10kA (sym)
1P 220V/ 10kA (sym)
2P 220V/ 10kA (sym)
3P 220V/ 10kA (sym)
Ics = 50% Icu
無熔絲斷路器｜BHU系列 過負載/短路 保護兼用
| 形式 | BHU | |||||
|---|---|---|---|---|---|---|
| 框架 | 50 | 100 | 100 | |||
| 極數 (P) |
1 | 1 | 2 | 3 | ||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
15,20,30,40,50 | 15,20,30,40,50 | 15,20,30,40 ,50,60,75,100 |
15,20,30,40 ,50,60,75,100 |
||
| 額定電壓 V (A . C) | 110 | 220 | 220 | 220 | ||
| 額定絕緣電壓 Ui (V) | 460 | |||||
| 外 型 及 安 裝 尺 寸 |
 (mm) |
a | 25 | 25 | 50 | 75 |
| b | 95 | |||||
| c | 58.5 | |||||
| ca | 77.5 | |||||
| bb | 100 | |||||
| aa | 0 | 0 | 25 | 50 | ||
| 啟斷容量kA CNS 14816-2 Icu AC #註3 #註4 #註5 |
110V/120V | 10 | － | － | － | |
| 220V/240V | － | 10 | 10 | 10 | ||
| 380V/400V | － | － | － | － | ||
| 製品重量 (kg) | 0.2 | 0.2 | 0.4 | 0.6 | ||
| 接線方式 | 壓著端子 | |||||
| 過載跳脫方式 | 熱動電磁式 | |||||
註：
1.〝 * 〞表示為單相三線式；線間電壓為220V，線對中性電壓為110V。
2.〝 ** 〞啟斷容量為asym/sym 值。
3.〝 △ 〞標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考，實際啟斷容量以證書為主。
4. 規格表中無標示之電壓啟斷容量，請以已標示電壓乘I.C 容量相等方式換算參考，恕無法將全部I.C 標示於表中及開關本體中。
5. Ics = 50% Icu。
