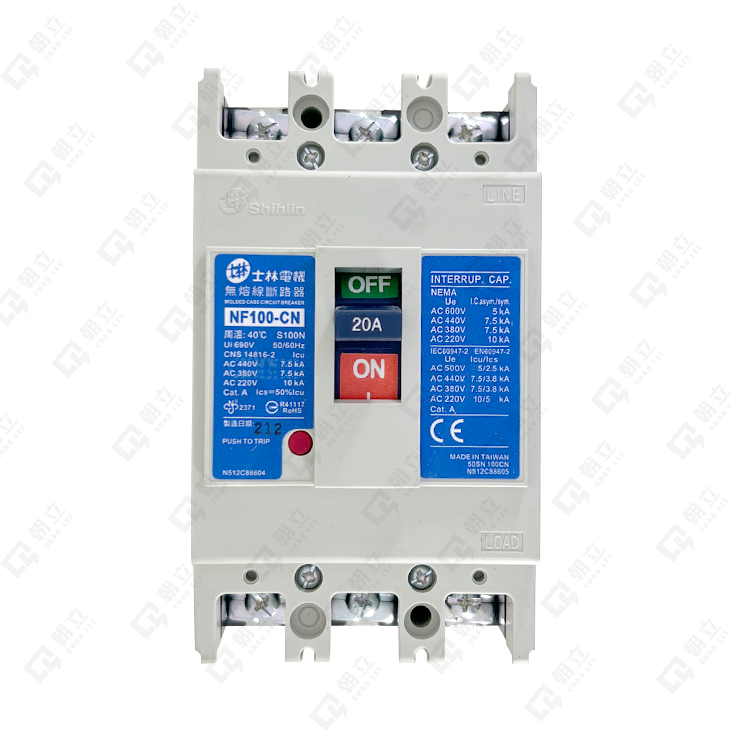

NF100-CN系列
完全電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：690V
額定電流：10.15.20.30.40.50.60.75.100A
極數: 2P 3P 4P
啟斷容量:
Icu：
220V/ 10kA (sym)
380V/ 7.5kA (sym)
440V/ 7.5kA (sym)
Ics = 50% Icu
可加裝附屬裝置:
AL.AUX.SHT.UVT.EH100N(IP30.IP52).TC100N.TC100NS
無熔絲斷路器｜NF100-CN系列 過負載/短路 保護兼用
| 型式 | NF100-CN | NF100-SN | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 框架 | 100 | 100 | |||||||
| 極數 (P) | 2 | 3 | 4 | 2 | 3 | 4 | |||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
10,15,20,30,40,50,60,75,100 | 10,15,20,30,40,50,60,75,100 | |||||||
| 額定絕緣電壓 Ui (V) | AC | 690 | |||||||
| 額定絕緣電壓 Ui (V) | DC | － | |||||||
| 額定工作電壓 Ue (V) | 600 | ||||||||
| 額 定 啟 斷 容 量 (kA) #註4 |
CNS 14816-2 IEC 60947-2 EN 60947-2 JIS C8201-2 Icu/Ics AC #註1 |
*550V *600V | 5/2.5 | 7.5/3.8 | |||||
| 440V *480V | 7.5/3.8 | 10/5 | |||||||
| 380V *415V | 7.5/3.8 | 15/7.5 | |||||||
| 220V *240V | 10/5 | 25/13 | |||||||
| NEMA asym/sym AC #註1 |
550V *600V | 5 | 7.5 | ||||||
| 440V *480V | 7.5 | 10 | |||||||
| 380V *415V | 7.5 | 18/15 | |||||||
| 220V *240V | 10 | 30/25 | |||||||
| IEC 60947-2 EN 60947-2 Icu #註2 DC #註3 |
250V | － | － | － | － | ||||
| 125V | － | － | － | － | |||||
| 接線方式 | 壓著端子 | ||||||||
註：
1.〝*〞標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考，實際啟斷容量以證書為主。
2. DC type非標準規格品，須於訂貨時註明，另行製造出貨。
3. N系列之熱動電磁式為AC/DC共用，DC之lcu值為相對應啟斷容量，請恕無法在實體產品上標示。
4. 規格表中無標示之電壓啟斷容量，請以已標示電壓乘I.C容量相等方式換算參考，恕無法將全部I.C標示於表中及開關本體中。
