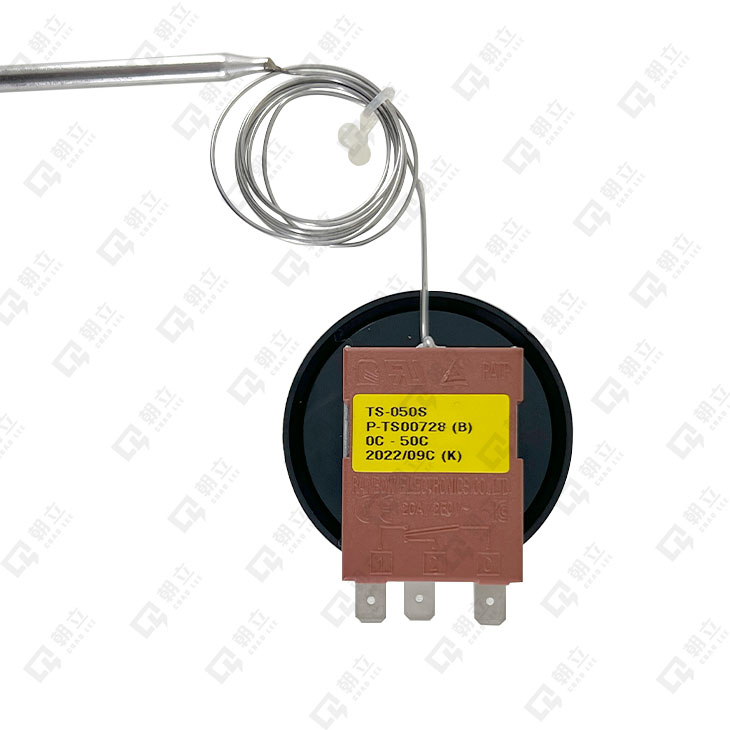

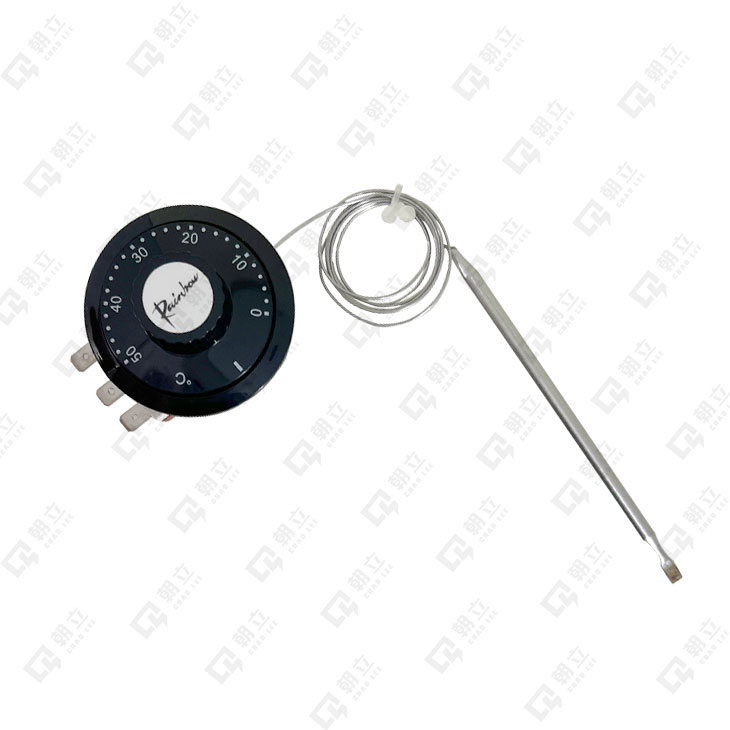

Rainbow-溫度開關0~+50℃
  • 品牌:Rainbow
  • 系列:溫度開關
  • 產品類別:盤用零件
  • 子類別:溫/濕度控制器
  • 產品型號:
    • TS-050S
文件下載
產品介紹
液脹式溫控開關
品    牌:韓國彩虹(RAINBOW)
產品功能:恆溫控制或過熱保護
產品特點:操作簡單、通斷溫差小,開關動作靈敏,使用壽命長。




工作原理:
液脹式溫度開關由感溫棒、毛細管、隔膜以及膨脹導體組成。當感溫棒受熱時,感溫棒內的液體媒質受熱並膨脹,媒質膨脹使閉路系統內壓增大,壓力的增加通過隔膜轉換為位移,位移達到一定位置即會觸發電路相關開關觸點斷開或閉合。

電器規格:
開關電路 : Single Pole Double Throw (SPDT) 單杆雙推
毛细管長度: 1000mm
毛细管材料: CU SUS
感溫棒尺寸:Ø5.8 * 127mm
額定功率 : 20A / 250VAC
溫度範圍 : 0℃~50℃
電阻性負載:AC250V/20A
電感性負載:AC250V/5A
接點方式:S.P.D.T. 單極雙投
端子間阻抗:50mΩ以下
接點壽命:使用次數30000次
安規: VDE , KS , UL , CSA , CE



適用行業:

冷 藏 業--冷凍冷藏櫃、製冰機、商用冰箱、冷、熱飲自動販賣機等;
機 電 業--無線通訊箱(室)、機電箱、電梯機電室(散熱除濕控制)等;
電 器 業--飲水機、開水機、電熱水器、洗衣機、桑拿房、保溫箱、蒸飯箱、電暖爐等;
機 器設備--射出成型機、模溫機、油溫機、乾燥機、焊錫爐、鍋爐、超聲波清洗機、包裝封口機等;
食品機械—油炸鍋、熱茶桶、配菜保溫台、電烤爐、蒸包機等;
溫度調節--農耕培養室、蘭花房、溫室培植等;
其   它--水床、散熱風扇、電熱管、廢油燃燒器(汽車烤漆房)等。

注意事項:

產品安裝時,旋座起始點(黑色┃/▲點)應置於接線端。
毛細管是中空線材, 請勿硬折或直角彎曲以免阻塞內部液體流動。
感溫棒請勿硬壓變形,以免造成內部壓強變化,影響精度。
接線時接線端子請勿彎折,以免造成內部彈片間隙發生變化。
通入電壓電流勿超過產品額定電氣規格。
本體部分可承受的環境溫度為-10℃~80℃,環境濕度80%RH以下。

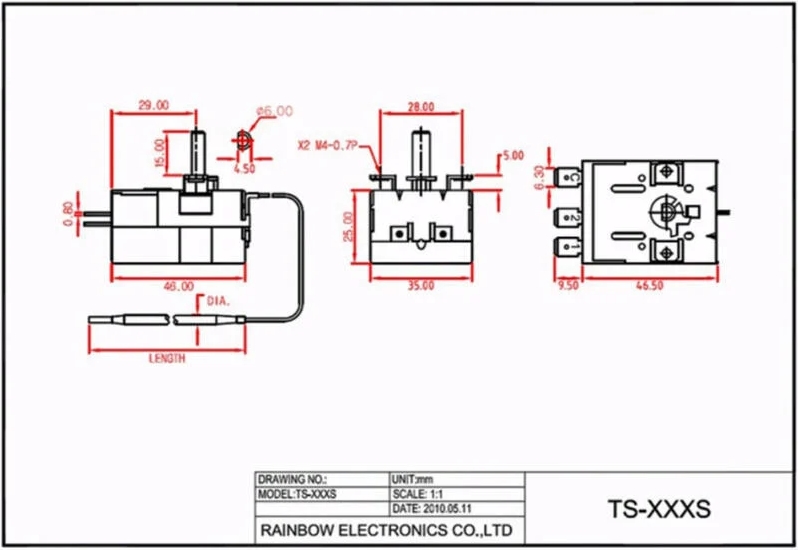

尺寸大小
