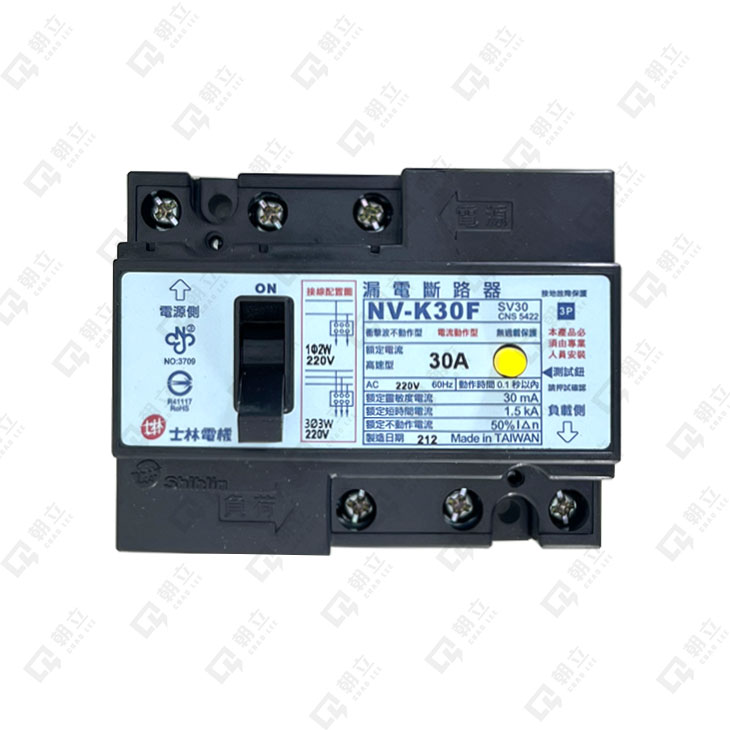

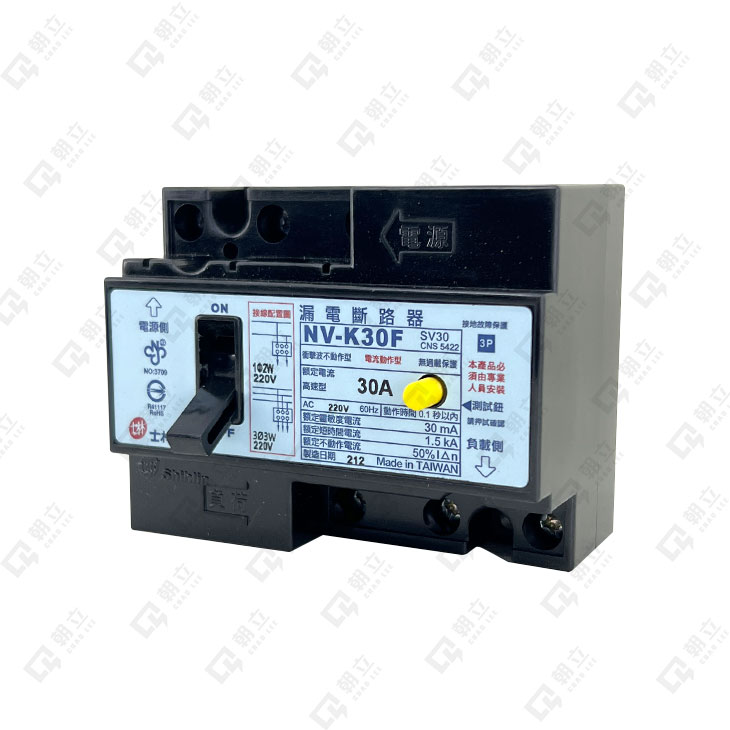

NV-K30F 漏電保護專用
- 額定使用電壓：220V. 220~440V
- 額定電流：15.20.30 A
- 極數: 3P
- 額定靈敏度電流:30mA
- 額定動作時間:0.1秒(高速型)
- 漏電跳脫方式----電子偵測機械式跳脫
- 符合標準:CNS 5422
- 短時間耐電流容量 Ic：
3P 380~440V/ 1.5kA (sym)
- 黃色漏電測試鈕
漏電斷路器｜NV-K30F系列 漏電保護專用
| 形式 | NV-K30F | |||
|---|---|---|---|---|
| 框架 | 30 | |||
| 相線式 | 1Φ3W 3Φ3W |
|||
| 極數 (P) | 3 | |||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
15 , 20 , 30 | |||
| 額定電壓 V (A . C) | 220 | 220-440V | ||
| 額定靈敏度電流(mA) #註1 | 30 | |||
| 動作時間 (S) | 0.1s以下 | |||
| 外 型 及 安 裝 尺 寸 |
 |
a | 90 | |
| b | 70 | |||
| c | 42 | |||
| ca | 60 | |||
| bb | 59 | |||
| aa | 33 | |||
| 啟斷容量kA CNS 5422 Icu AC #註1 |
110V-220V | 1.5 | － | |
| 380V-400V | － | 1.5 | ||
| 製品重量 (kg) | 0.25 | 0.25 | ||
| 接線方式 | 壓著端子 | |||
| 過載跳脫方式 | － | |||
| 漏電跳脫方式 | 電子偵測機械式跳脫 | |||
註：
1. 無短路保護功能之漏電斷路器，並無啟斷容量Icu，僅標示 「額定短時間電流(kA)」。
