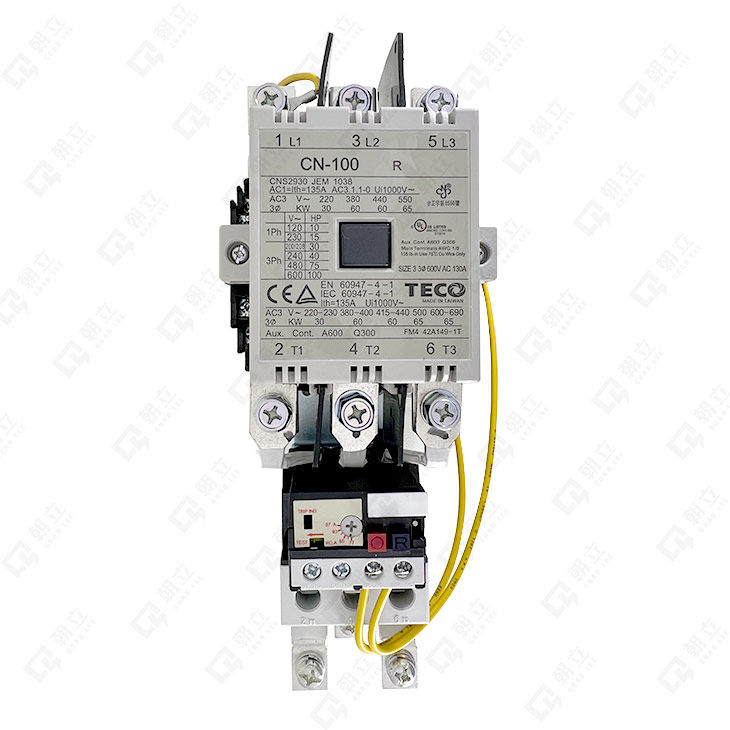

U&N系列電磁開關
H 系列電磁開關(接觸器/熱動電驛)
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cRUus、cULus
2. 全系列規格容量、設計符合IEC 60947
3. 電氣壽命達100萬次，使用壽命長
4. 補助接點採雙接點設計
5. 主端子、補助接點端子之防護蓋保護等級達IP 20，使用更安心
6. U系列產品全系列符合RoHS指令
7. 通過ISO 14001：2004環境管理體系認證
8. 採用可回收之環保工程塑膠材料
產品可擴充附加多種功能
‧熱動過載電驛
‧機械連鎖組
‧頂裝式或側裝式補助接點組
‧線圈驅動裝置
電磁開關的組成與主要功能
交流電磁開關
| 非可逆式 | IP 40 密閉汎用型 | HN-100 | |||
|---|---|---|---|---|---|
| IP 20 開放型 | HN-100 (不附PP-2按鈕開關) | ||||
| IP 40 | － | ||||
| IP 42 | － | ||||
| IP 65 防水型 | － | ||||
| 非可逆式 附按鈕開關 |
IP 40 | － | |||
| IP 42 | － | ||||
| IP 65 防水型 | － | ||||
| 可逆式 | 密閉汎用型 | HNL-100 | |||
| 開放型 | HUOL-100 | ||||
| 額定絕緣電壓(Ui)IEC,CNS/UL V | 1000/600 | ||||
| 連續通電電流(Ith)IEC,CNS/UL V | 135 | ||||
| 連續通電電流(Ith)UL A | 130 | ||||
| A | KW | HP | |||
| 額定電流(le) 額定容量(P) AC3 IEC 60947-4-1 |
單 相 |
110V | － | － | － |
| 220V | － | － | － | ||
| 三 相 |
220/230V | 115 | 30 | 40 | |
| 380/400V | 115 | 60 | 80 | ||
| 415V | 105 | 60 | 80 | ||
| 440V | 105 | 60 | 80 | ||
| 500V | 93 | 65 | 85 | ||
| 660V | 75 | 65 | 85 | ||
| 690V | 75 | 65 | 85 | ||
| 搭配熱動電驛機種 | RHU-80/□5 RHN-180/□1 |
||||
| 接點構成 | 非 可 逆 ： 3 A 2 a 2 b (最大3A4a4b) 可 逆 ： 3 A 2 a 2 b x 2(最大3A3a3bx2) |
||||
