採用超高亮度元件(LED燈泡)。可視性能好,安全性高!

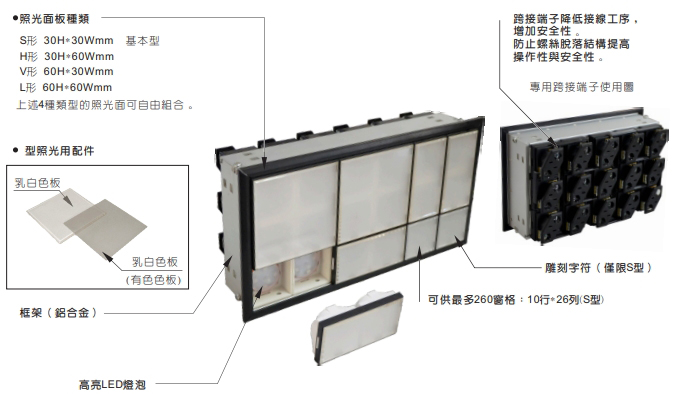

- 4種照光面可供選擇,結構緊湊的組合式指示燈。
- 採用超高亮度面發光元件(LED泡)

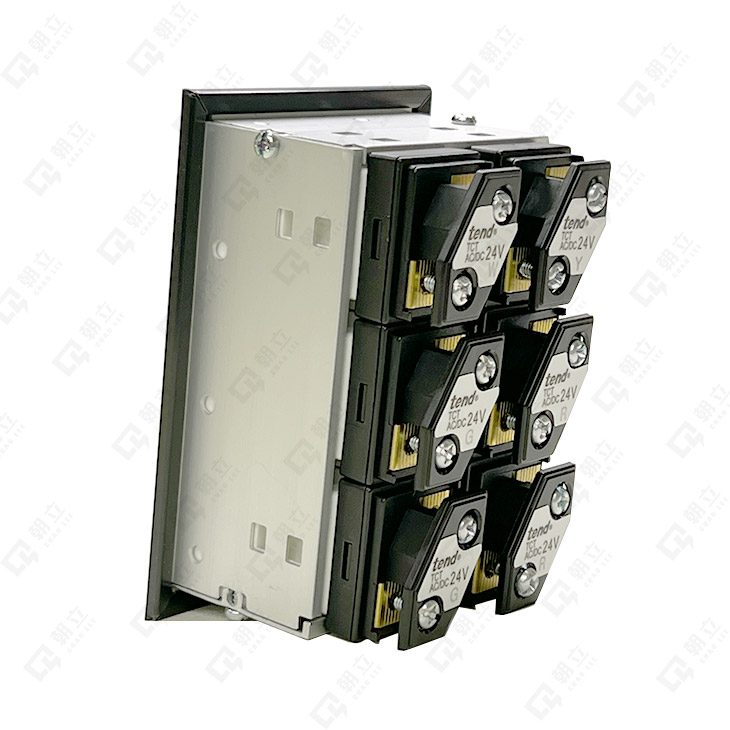

- 採用跨接端子結構不僅大幅度減少接線工序,且得以實現端子蓋與主體的一體化,以及防止螺絲脫落結構。
- 採用附帶絕緣套的跨接端子,無需觸電預防套。

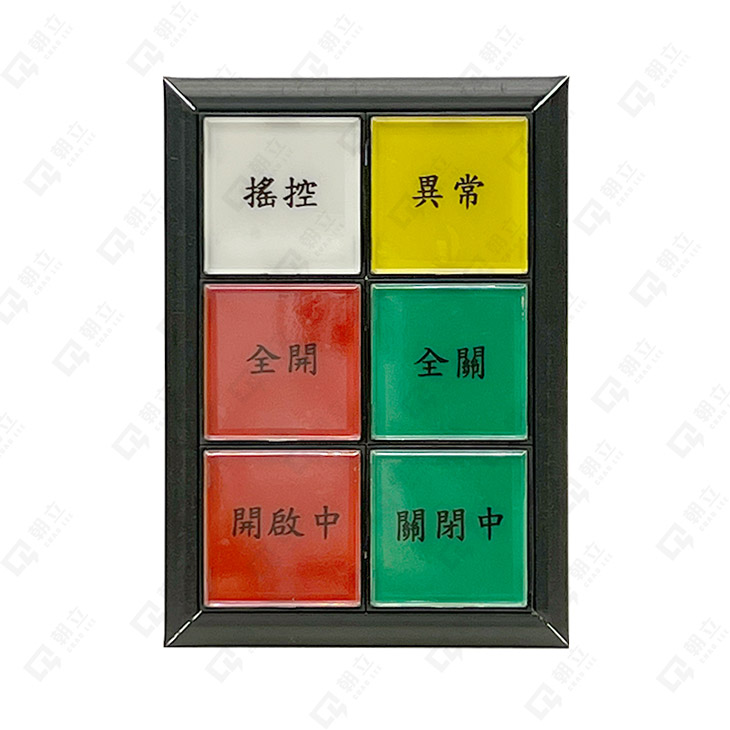

- 文字標識操作簡單,附帶可及時對應鞭示内容需立刻更改的文字記名膜。(僅限S型)
型號說明
| 燈泡形式 | - | 縱向S型個數 | - | 橫向S型個數 | - | 工作電壓 | - | LED燈組合類型 | - | 色板顏色 | - | LED燈泡顏色位置 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCT30 | - | 03 | - | 02 | - | 7 | - | S | - | C | - | W(1)Y(1)R(2)G(2) | ||||||
| 項次 | 代號 | 說明 |
|---|---|---|
| 燈泡型式 | TCL 30 TCT 30 |
LED燈泡(全面) LED燈泡(標準) |
| 縱向S型個數 | 01 02 03 04 05 06 07 08 09 10 |
標準型尺寸窗格 縱向最多有10個 標準方型燈可選 |
| 橫向S型個數 | 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
標準型尺寸窗格 橫向最多有26個 標準方型燈可選 |
| 工作電壓 | 1 | 110VAC |
| 2 | 220VAC | |
| 7 | 24V | |
| 9 | 12V | |

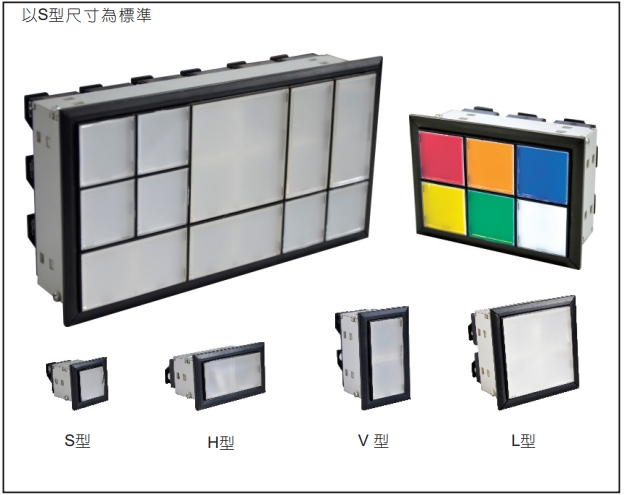

| LED燈組合類型 | S | 30H*30W標準方型燈  |
| H | 30H*60W橫長方型燈  |
|
| V | 60H*30W直長方型燈  |
|
| L | 60H*60W大方型燈  |
|
| M | S,H,V,L混合型燈 | |
| 色板顏色 | 空白 | 乳白色版 |
| C | 有色色版 (紅綠黃橘白藍與燈色相同) |
|
| LED燈泡顏色位置 | R | 紅 |
| G | 綠 | |
| Y | 黃 | |
| O | 橘 | |
| W | 白 | |
| BL | 藍 |
LED型號說明
| 燈泡種類 | - | 電壓 | - | 顏色 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TCT | - | 110 | - | R | ||||||||||||||
| 燈泡種類 | TCL TCT |
LED燈泡(全面) LED燈泡(標準) |
|---|---|---|
| 電壓 | 220 110 24 12 |
220VAC 110VAC 24VAC 124VAC |
| 顏色 | R G Y O W BL |
紅 綠 黃 橘 白 藍 |
