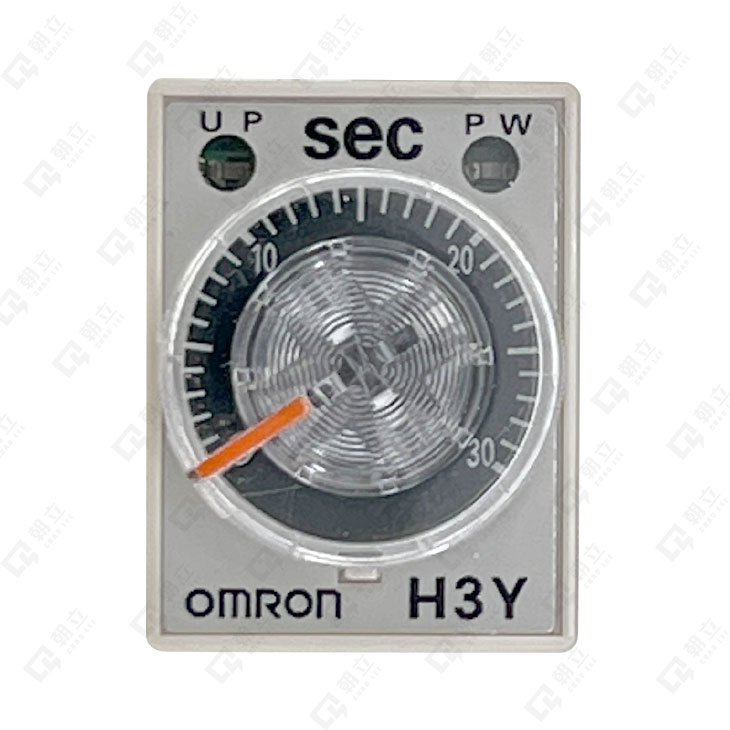

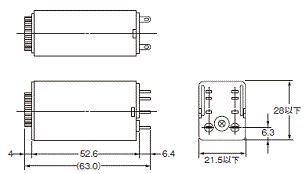

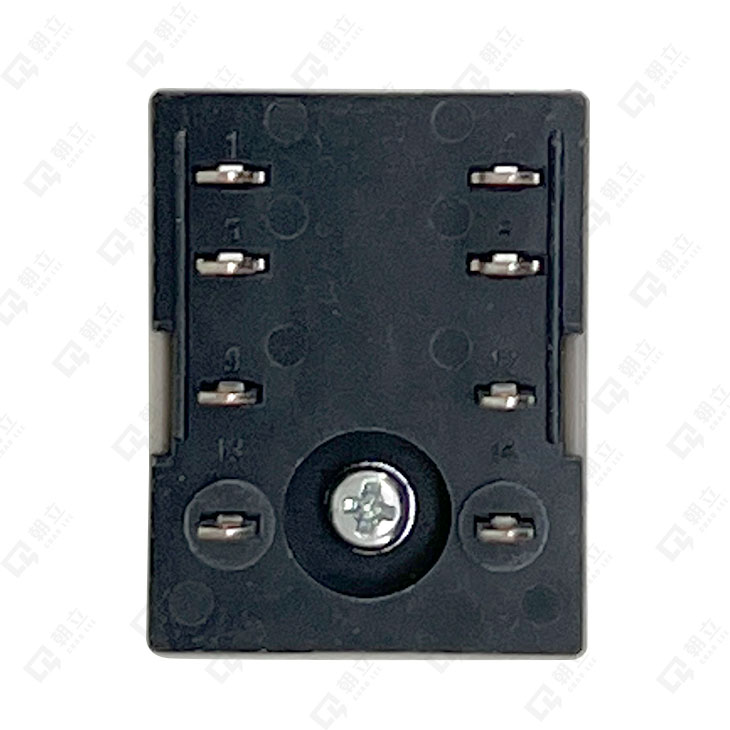

H3Y
內藏專用IC的序列控制用超小型計時器
- 重覆誤差為±1％的高精度。（含初次值）
- 含中途復歸的復歸時間須需小於100ms。
- (+)(-)可和一字起子共同的大型旋鈕，時間設定更簡便。
- 實現電源電壓的半多元化。
- 標準型已通過UL、CSA認證。符合EN 61812-1、CE認證等規範
種類
| 動作方式/復歸方式 | 限時動作/自動復歸 | ||
|---|---|---|---|
| 限時接點 | 2C | 4C | |
| 電源施加、逾時亮燈 | 表面安裝( 底座式端子) | H3Y-2 | H3Y-4 |
| 表面安裝(印刷電路板用端子) | H3Y-2-0 | H3Y-4-0 | |
電源電壓及最大刻度時間
| 型號 | H3Y-2 | |||||||
|---|---|---|---|---|---|---|---|---|
| 電源電壓 | 設定時間範圍 | AC100 ~ 120V 50/60Hz | AC200 ~ 230V 50/60Hz | DC12V | DC24V | DC48V | DC 100 ~ 110V | |
| 最 大 刻 度 時 間 |
0.5s | 0.04s～0.5s | ◎ | ◎ | ◎ | ◎ | ||
| 1s | 0.1s～1.0s | ◎ | ◎ | ◎ | ◎ | ◎ | ||
| 5s | 0.2s～5.0s | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
| 10s | 0.5s～10s | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
| 30s | 1.0s～30s | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | |
| 60s | 2.0s～60s | ◎ | ◎ | ◎ | ◎ | ◎ | ||
| 120s | 5.0s～120s | ◎ | ◎ | ◎ | ◎ | |||
| 3min | 0.1min～3min | ◎ | ◎ | ◎ | ◎ | |||
| 5min | 0.2min～5min | ◎ | ◎ | ◎ | ◎ | ◎ | ||
| 10min | 0.5min～10min | ◎ | ◎ | ◎ | ◎ | ◎ | ||
| 30min | 1.0min～30min | ◎ | ◎ | ◎ | ◎ | |||
| 60min | 2.0min～60min | ◎ | ◎ | ◎ | ◎ | |||
| 3h | 0.1h～3h | ◎ | ◎ | ◎ | ||||
額定
| 項目 型號 | H3Y-2(-0) | H3Y-4(-0) | |
|---|---|---|---|
| 電源電壓＊6 ＊7 | ・AC100～120V 50/60Hz ・AC200～230V 50/60Hz ・AC24V 50/60Hz＊1 ・DC12V ・DC24V ・DC48V ・DC100～110V ・DC125V＊2、＊3 |
||
| 容許電壓變動範圍 | 電源電壓的85～110%( 但DC12V規格為電源電壓的90～110%) ＊4 | ||
| 消耗電力 | AC100～120V | 1.5VA(AC120V時) | |
| AC200～230V | 1.8VA(AC230V時) | ||
| AC240V | 1.7VA(AC240V時) | ||
| AC24V | 1.5VA(AC24V時) | ||
| AC12V | 0.9W(DC12V時) | ||
| DC24V | 0.9W(DC24V時) | ||
| DC48V | 1.0W(DC48V時) | ||
| DC100～110V | 1.3W(DC110V時) | ||
| DC125V | 1.3W(DC125V時) | ||
| 復歸電壓 | 電源電壓的10%以上＊5 | ||
| 控制輸出 | AC250V 5A 電阻負載(cosφ＝1) 最小適用負載 DC5V 1mA (P水準、參考值) 接點材料：Ag |
AC250V 3A 電阻負載(cosφ＝1) 最小適用負載 DC5V 1mA (P水準、參考值) 接點材料：Au Clad+Ag合金 |
|
| 使用環境溫度 | -10～+50℃(不可結冰) | ||
| 保存環境溫度 | -25～+65℃( 不可結冰) | ||
| 使用環境濕度 | 35～85% | ||
性能
| 項目型號 | H3Y-2(-0) | H3Y-4(-0) | |
|---|---|---|---|
| 動作時間偏差 | ±1%以下(最大刻度時間)＊1 | ||
| 設定誤差 | ±10%±50ms以下(最大刻度時間) | ||
| 復歸時間 | 0.1s 以下(包含中途復歸) | ||
| 電壓的影響 | ±2%以下(最大刻度時間)＊1 | ||
| 溫度的影響 | ±2%以下(最大刻度時間)＊1 | ||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC2,000V 50/60Hz 1min(導電部端子與露出的非充電金屬部間，但端子螺絲部除外) AC2,000V 50/60Hz 1min(操作電源回路與控制輸出間) AC2,000V 50/60Hz 1min(異極接點間 雙極型) AC1,500V 50/60Hz 1min(異極接點間 4極型) AC1,000V 50/60Hz 1min(非連續接點間) |
||
| 脈衝電壓 | 電源端子間為3kV，DC12V、DC24V、DC48V 為1kV， 導電區端子和外露的非充電金屬之間為4.5kV ，但DC12V 、DC24V 、DC48V為1.5kV |
||
| 抗干擾性 | 利用雜訊模擬器模擬的方形波雜訊(脈衝寬100ns/1μs上升1ns)±1.5kV | ||
| 耐靜電性 | 4kV( 誤動作)、8kV(損壞) | ||
| 振動 | 耐久性 | 10～55Hz 單側振幅0.75mm 3方向各1h | |
| 誤動作 | 10～55Hz 單側振幅0.5mm 3方向各10min | ||
| 衝擊 | 耐久性 | 1,000m/s2 6方向各3次＊2 | |
| 誤動作 | 100m/s2 6方向各3次 | ||
| 使用壽命 | 機械性 | 1,000 萬次以上(無負載、開閉頻率1,800 次/h) | |
| 電氣性 | 2極 50 萬次以上(AC250V 5A 電阻負載開閉頻率1,800 次/h)(常溫時) 4極 20 萬次以上(AC250V 3A 電阻負載開閉頻率1,800 次/h)(常溫時)＊3 |
||
| 保護構造 | IP40 | ||
| 重量 | 約50g | ||
＊1. 0.5s規格之上述特性值應增加±10ms。
＊2. 前提為計時器單體必須通過耐久衝擊試驗。
＊3. 請確認電器性使用壽命曲線。

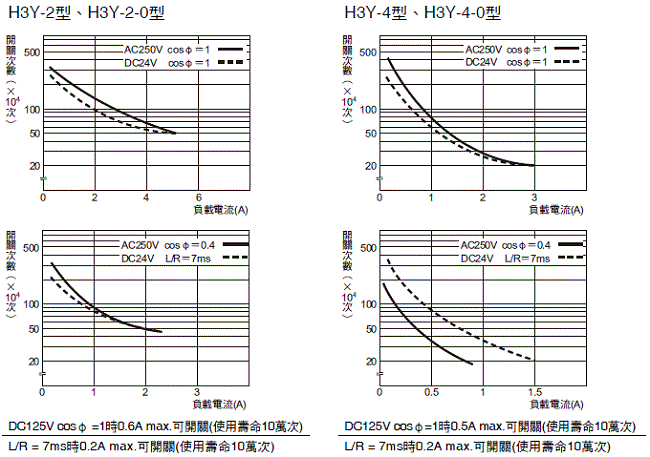

電氣性使用壽命曲線(參考值)
 |
 |
