CL系列
| 型式 | 一次電流 | 二次電流 | 額定負擔 | 額定電壓 | 週波數 | 準確階段 |
|---|---|---|---|---|---|---|
| CL-25CT | 10A~500A | 5A | 3VA | 600V | 50/60HZ | 1 |

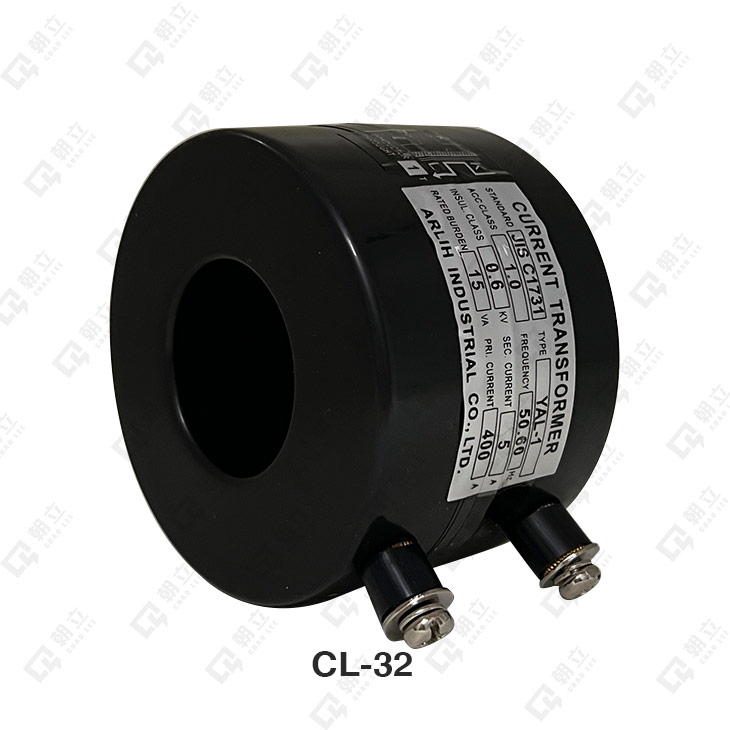

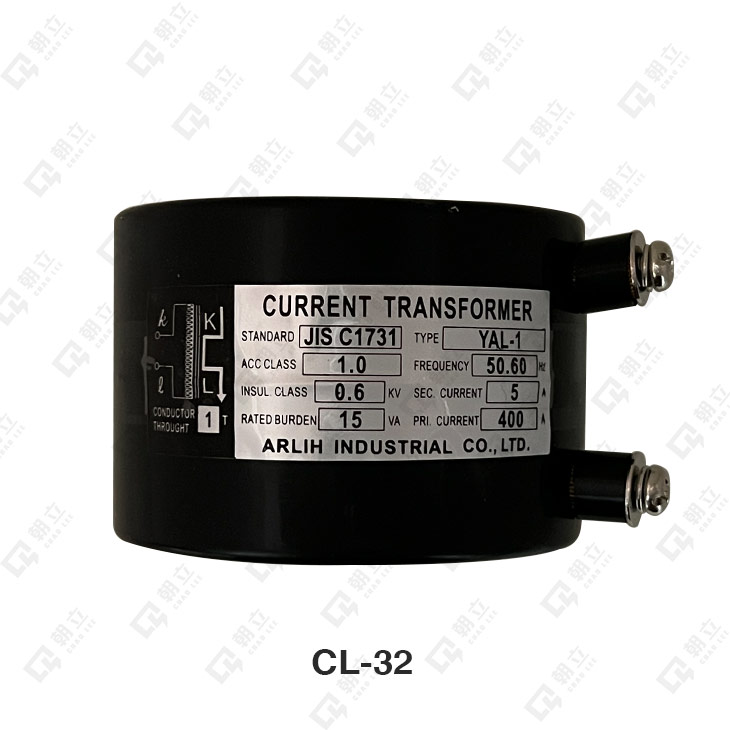

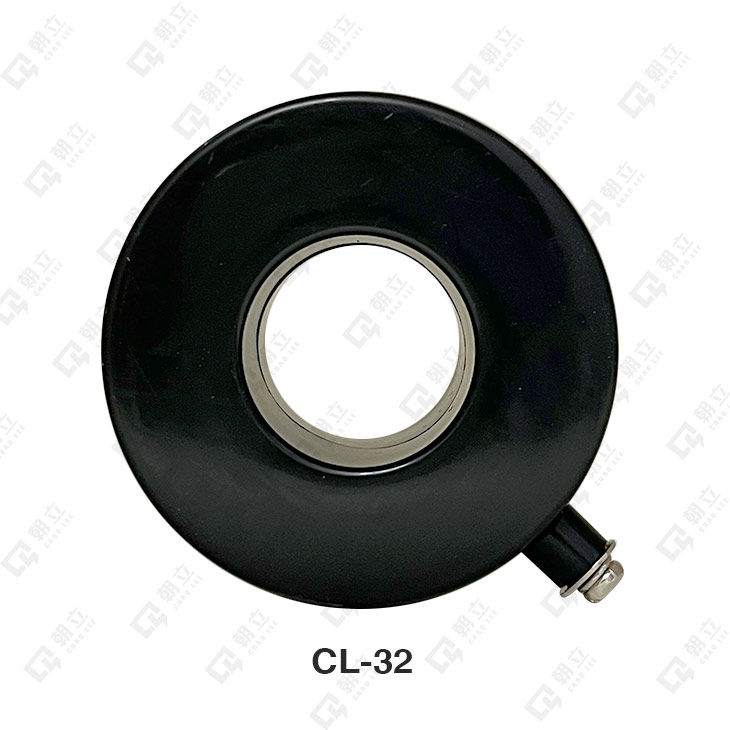

| CL-32CT | 10A~600A | 5A | 15VA | 600V | 50/60HZ | 1 |

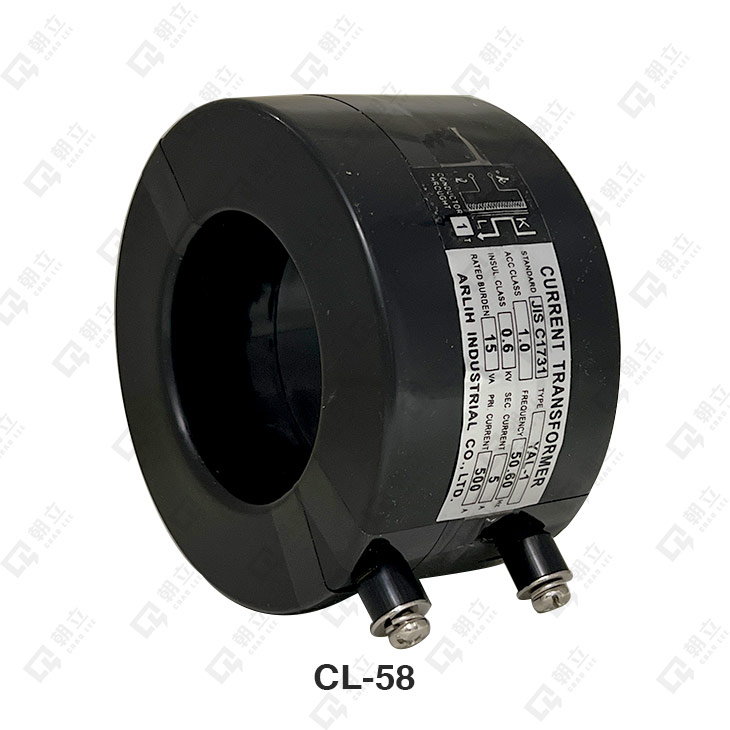

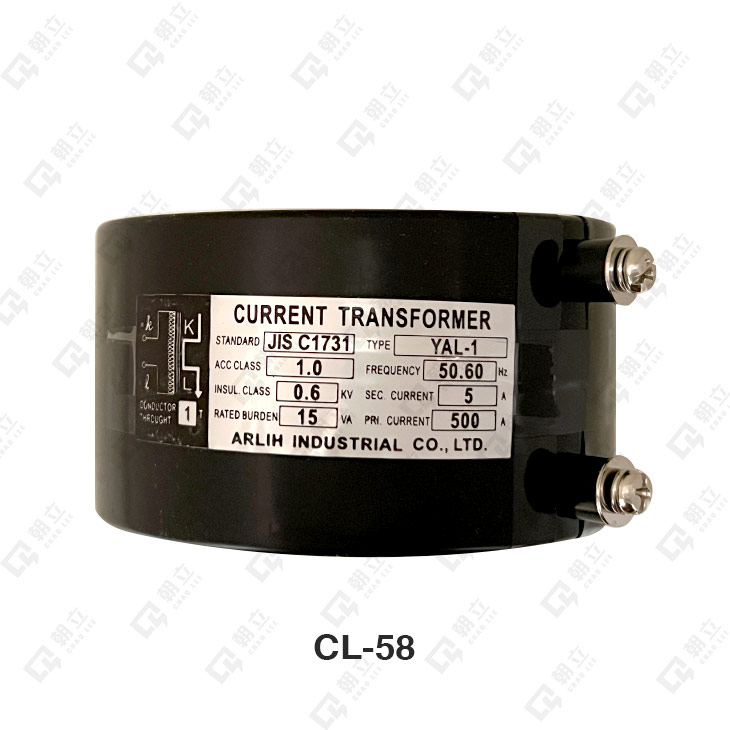

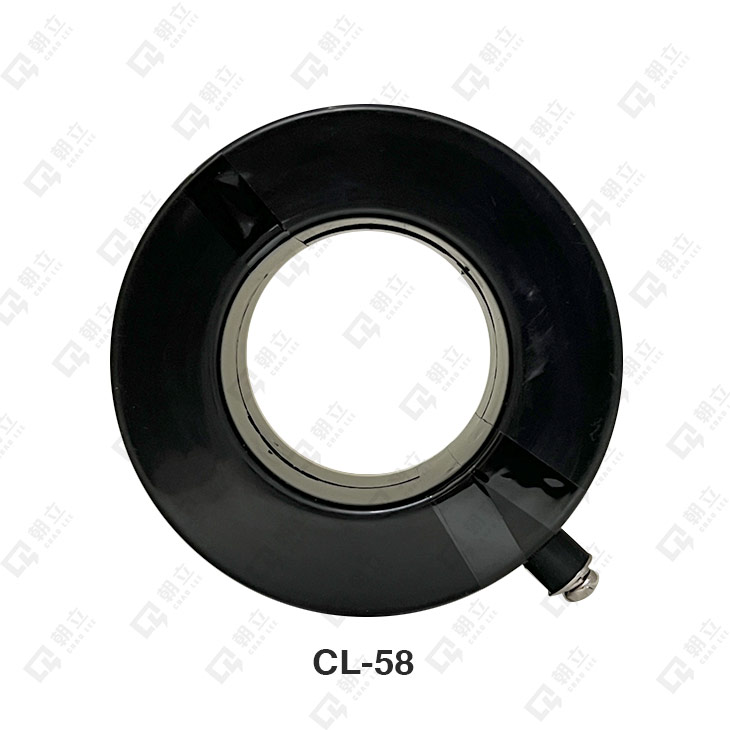

| CL-58CT | 400A~1200A | 5A | 15VA | 600V | 50/60HZ | 1 |
| CL-90CT | 800A~2000A | 5A | 15VA | 600V | 50/60HZ | 1 |

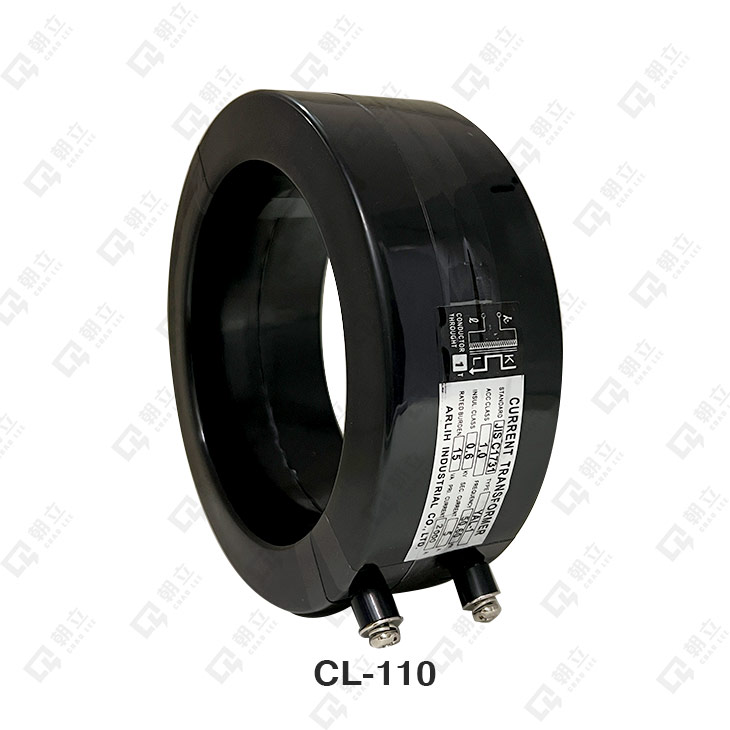

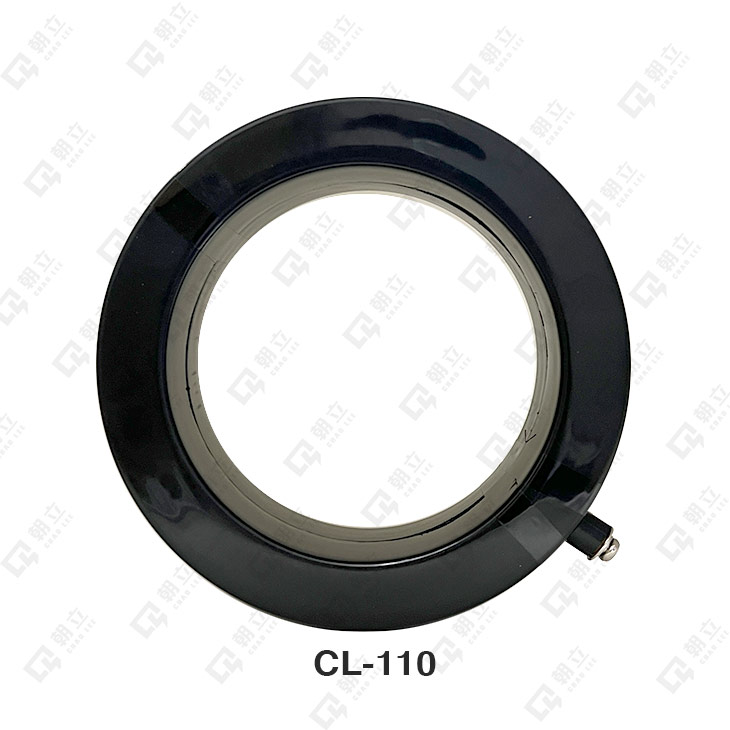

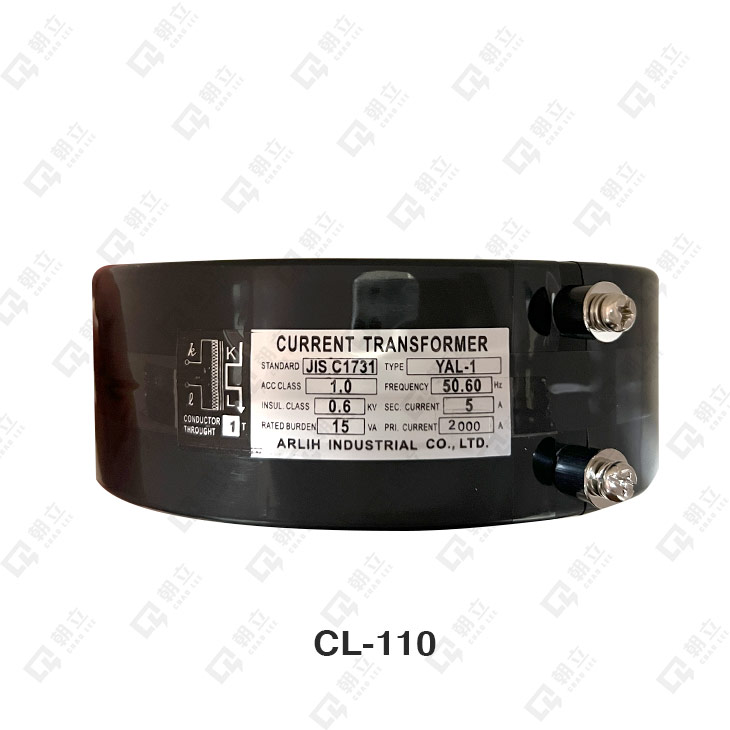

| CL-110CT | 1000A~3000A | 5A | 15VA | 600V | 50/60HZ | 1 |
| CL-130CT | 2000A~5000A | 5A | 15VA | 600V | 50/60HZ | 1 |

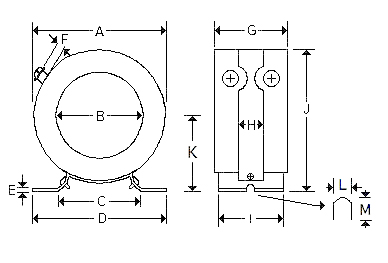

CL系列尺寸圖
| 單位：公厘 (MM) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | A | B | C | D | E | F | G | H | I | J | K | L | M |
|
CL-25CT |
65 |
31 |
55 |
75 |
1.2 |
11 |
30 |
13 |
28 |
75 |
42 |
6.8 |
11 |
|
CL-32CT |
78 |
35 |
70 |
90 |
2 |
13 |
53.5 |
25 |
45 |
92 |
53 |
9 |
11 |
|
CL-58CT |
102 |
56 |
69 |
103 |
2 |
13 |
54.5 |
25 |
45 |
115 |
64 |
9 |
19 |
|
CL-90CT |
137 |
90 |
69 |
103 |
2 |
13 |
55.5 |
25 |
45 |
151 |
82 |
9 |
19 |
|
CL-110CT |
151 |
110 |
69 |
103 |
2 |
13 |
55.5 |
25 |
45 |
167 |
91 |
9 |
19 |
|
CL-130CT |
183 |
128 |
69 |
103 |
2 |
13 |
60 |
25 |
45 |
199 |
107 |
9 |
1 |
 |
|||||||||||||
