功能特性
• 具有PID功能
•可用指撥(DIP)開關選擇繼電器(Relay)或固態繼電器(SSR)輸出
• 可使用熱電偶或電阻溫度檢測器輸入
• 可選擇加熱或冷卻模式
• 具有面板鎖定功能
• 具有檢測感應器異常功能
• 具有五種尺寸可供選擇：48 x 48mm(1/16DIN), 48 x 96mm(1/16DIN), 72 x 72mm, 96 x48mm, 96 x 96mm(1/4DIN)
•可用指撥(DIP)開關選擇繼電器(Relay)或固態繼電器(SSR)輸出
• 可使用熱電偶或電阻溫度檢測器輸入
• 可選擇加熱或冷卻模式
• 具有面板鎖定功能
• 具有檢測感應器異常功能
• 具有五種尺寸可供選擇：48 x 48mm(1/16DIN), 48 x 96mm(1/16DIN), 72 x 72mm, 96 x48mm, 96 x 96mm(1/4DIN)
型式分類
| A | - | T | - | 5 | - | 0 | - | 2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | - | 4=48x96(mm) 5=48x48(mm) 6=96x48(mm) 7=72x72(mm) 9=96x96(mm) |
- | - | 系列別 |
|||||||||||||
詳細規格
| 型式 | AT-402/AT-502/AT-602/AT-702/AT-902 | |
|---|---|---|
| 操作電壓 | AC/DC(V):24~48(僅AT-502適用)/100~240 | |
| 電源頻率 | 50/60Hz | |
| 消耗功率 | 約3.5VA | |
| 輸入方式 (指撥開關設定) |
熱電偶 | K, J, R |
| RTD | Pt100 | |
| 輸出方式 (指撥開關設定) |
繼電器 | 240VAC 3A |
| SSR | DC 24V | |
| 警報輸出 | 240VAC 3A | |
| 警報模式 | 前面板數位設定 | |
| 控制方式 | PID, PI, P, ON/OFF, 不感帶(Dead Band) | |
| 設定方式 | 前面板數位設定 | |
| 顯示方式 | 七節顯示器及發光二極體顯示 | |
| 使用周圍溫度 | -10~ +50℃ | |
| 儲存溫度 | -25~ +65℃ | |
| 使用周圍濕度 | 35~80%RH(不結冰及不結露時) | |
| 儲存濕度 | 35~95%RH(不結露時) | |
| 重量 | AT-402/602約187g, AT-502約145g, AT-702約200g, AT-902約241g | |

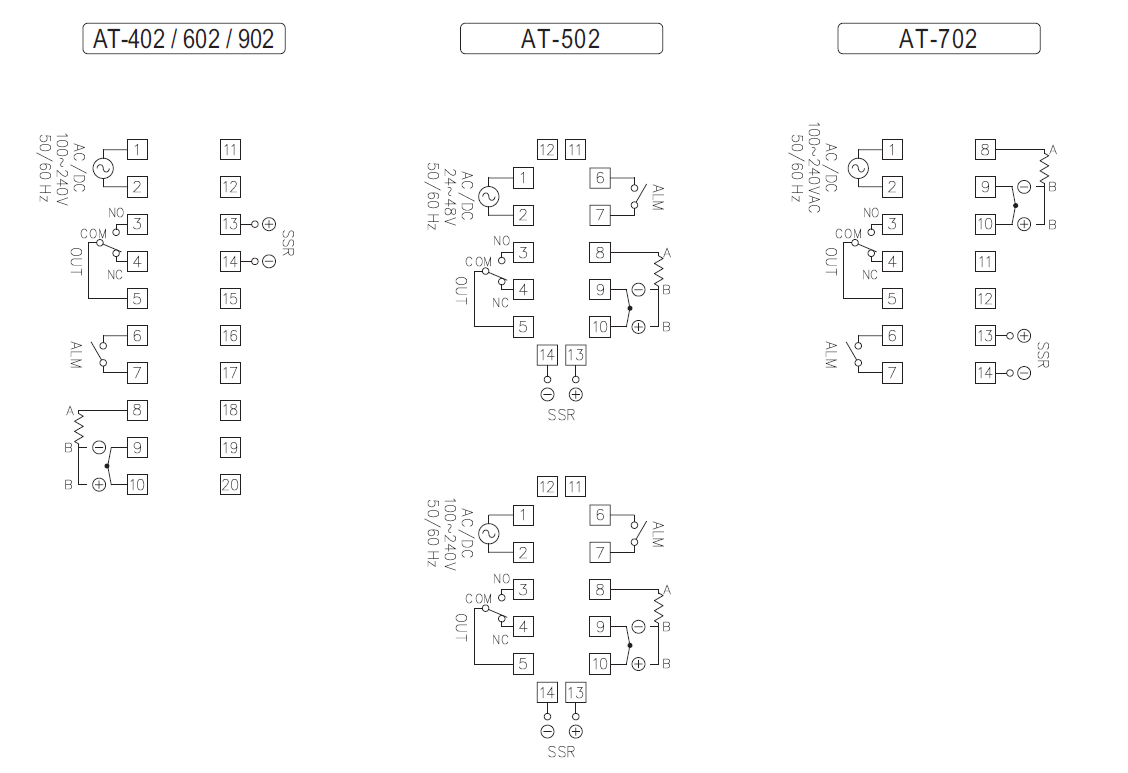

接線圖
 |

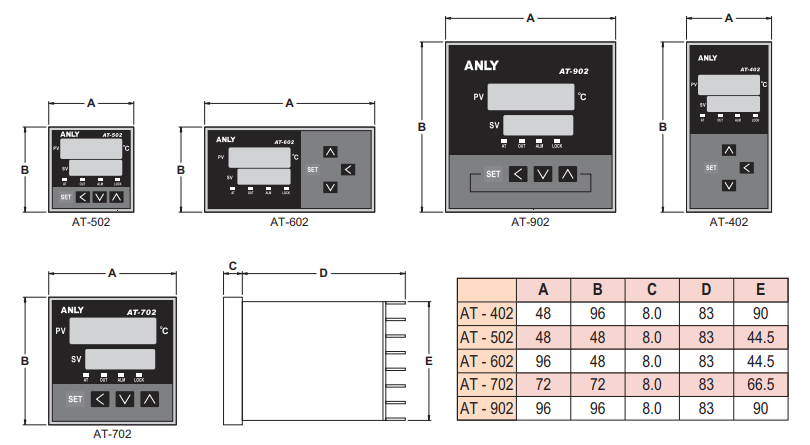

外型尺寸 (mm)
 |

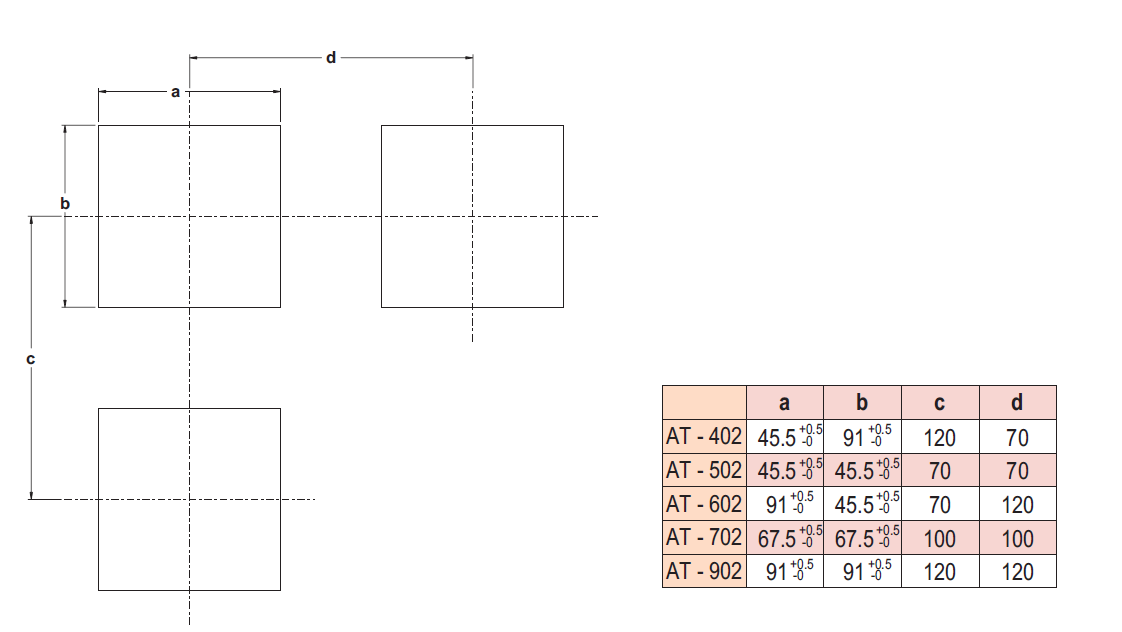

開孔尺寸 (mm)
 |
