MK-S
MK型（Super MK）新款上市。系列產品新增閂鎖桿型
MK型（Super MK）新款上市。系列產品新增閂鎖桿型
- 安裝與內部配線皆與MK型（Super MK）相同。
- 藉由內置的機構指示器，可確認接點的動作狀態。
- 閂鎖桿型提供2種模式進行回路檢查。
- 閂鎖桿型備有銘板。
- 使用材料全數符合RoHS指令。
- 取得UL、IEC （TÜV認證）規格。
標準型
| 極數 | 2極 | ||
|---|---|---|---|
| 型號 | 額定電壓 (V) | ||
| 標準型 | MKS2P | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110、125 |
|||
| 內部連接 特殊型 |
MKS2P-2 | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110 |
|||
| 動作指示燈 內藏型 |
MKS2PN | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110、125 |
|||
| 動作指示燈 內藏型 (線圈反極性) |
MKS2PN1 | DC 6、12、24、48、 100、110 |
|
閂鎖桿型
| 極數 | 2極 | ||
|---|---|---|---|
| 型號 | 額定電壓 (V) | ||
| 標準型 | MKS2PI | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110、125 |
|||
| 內部連接 特殊型 |
MKS2PI-2 | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110 |
|||
| 動作指示燈 內藏型 |
MKS2PIN | AC 6、12、24、100、 110、200、220、240 |
|
| DC 6、12、24、48、 100、110、125 |
|||
| 動作指示燈 內藏型 (線圈反極性) |
MKS2PIN1 | DC 6、12、24、48、 100、110 |
|
操作線圈
| 定格電圧(V) | 額定電流 (mA) | 線圈阻抗 (Ω) |
動作電壓(V) | 復歸電壓(V) | 最大容許 電壓(V) |
消耗電力 (VA、W) |
||
|---|---|---|---|---|---|---|---|---|
| 50Hz | 60Hz | 對額定電壓的比率 | ||||||
| AC | 6 | 443 | 385 | 3.1 | 80%以下 | 30%以上 (60Hz) 25%以上 (50Hz) |
110% | 約2.3 (60Hz) 約2.7 (50Hz) |
| 12 | 221 | 193 | 13.7 | |||||
| 24 | 110 | 96.3 | 48.4 | |||||
| 100 | 26.6 | 23.1 | 760 | |||||
| 110 | 24.2 | 21.0 | 932 | |||||
| 200 | 13.3 | 11.6 | 3,160 | |||||
| 220 | 12.1 | 10.5 | 3,550 | |||||
| 240 | 11.0 | 9.6 | 4,480 | |||||
| DC | 6 | 224 | 26.7 | 15%以上 | 約1.4 | |||
| 12 | 112 | 107 | ||||||
| 24 | 55.8 | 430 | ||||||
| 48 | 28.1 | 1710 | ||||||
| 100 | 13.5 | 7390 | ||||||
| 110 | 12.3 | 8960 | ||||||
| 125 | 10.8 | 11576 | ||||||
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 (cosφ=0.4) |
|
|---|---|---|---|
| 接觸機構 | 單接點 | ||
| 接點材料 | AgSnin | ||
| 額定負載 | a接點 | AC250V 10A DC30V 10A |
AC250V 7A |
| b接點 | AC250V 5A DC30V 5A |
||
| 額定通電電流 | 10A | ||
| 最大接點電壓 | AC250V、DC250V | ||
| 最大接點電流 | 10A | ||
| 最大開關容量 (參考值) |
a接點 | AC2,500VA/DC300W | |
| b接點 | AC1,250VA/DC150W | ||
| 使用環境溫度 | -40～+60℃(不結冰、結露)＊ | ||
| 使用環境濕度 | 5～85%RH | ||
＊動作指示燈內藏型的使用環境溫度為－25～＋60℃。
性能
| 接觸電阻 ＊1 | 00mΩ以下 | |
|---|---|---|
| 動作時間 ＊2 | AC操作用 20ms以下，DC操作用 30ms以下 | |
| 復歸時間＊2 | 20ms以下 二極體內藏型：40ms以下 | |
| 最大開閉 頻率 |
機械性 | 18,000次/h |
| 額定負載 | 1,800次/h | |
| 絕緣阻抗 ＊3 | 100MΩ以上 | |
| 耐電壓 | 線圈和接點之間 | AC2,500V 50/60Hz 1min |
| 異極接點之間 | AC2,500V 50/60Hz 1min | |
| 同極接點之間 | AC1,000V 50/60Hz 1min | |
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.5mm(重複振幅1.0mm) | |
| 衝擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 | 機械性 | 500萬次以上 (開閉頻率18,000次/h) |
| 電氣性 ＊4 | 10萬次以上 (額定負載、開閉頻率1,800次/h) | |
| 故障率P水準(參考值 ＊5) | DC 1V 10mA | |
| 重量 | 約90g | |
＊1. 量測條件 ：利用DC5V 1A降電壓的方法。
＊2. 量測條件 ：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件 ：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率30次/min時的值。
＊6. 繼電器單體的性能。安裝插座時請確認插座的性能。

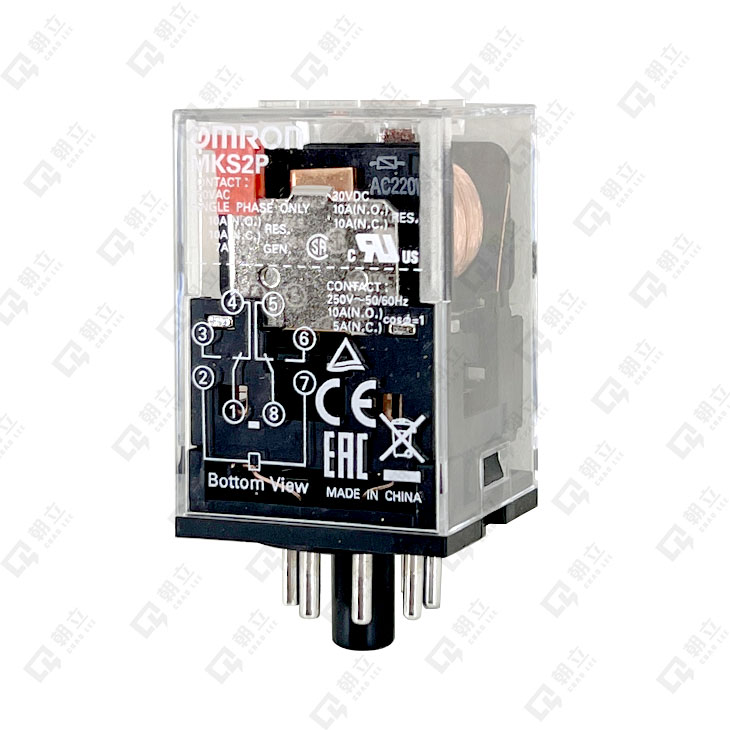

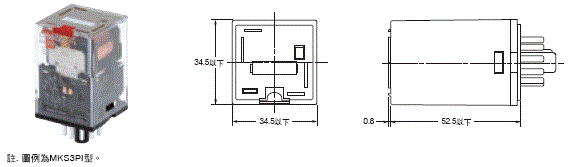

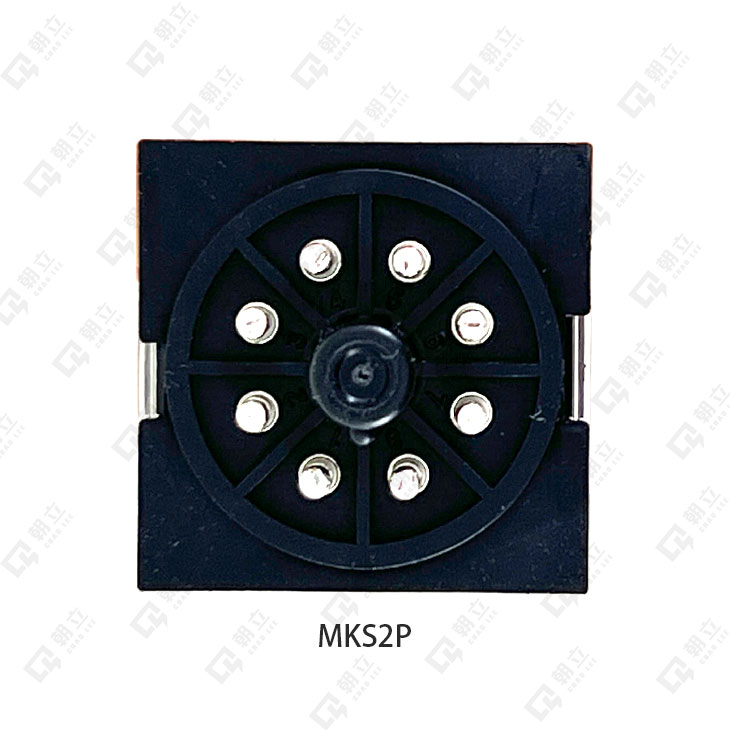

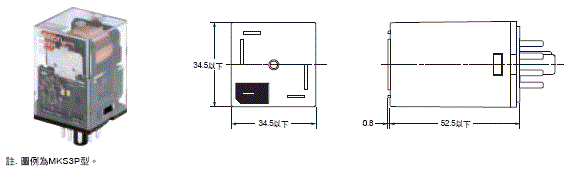

尺寸圖
 |
 |
