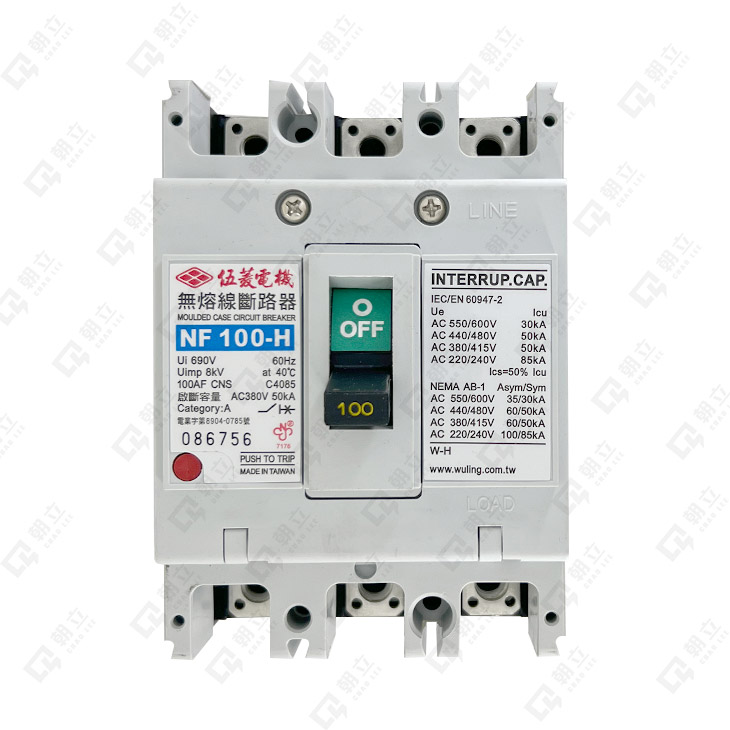

NF100-H型 無熔線斷路器
產品說明：
極數：2P / 3P / 4P
一般配電用 / 工業型
熱動電磁式
規格說明：
極數：2P / 3P/4P
額定絕緣電壓Ui：690V
額定電流：15A.20A.30A.40A.50A.60A.75A.100A
啟斷容量：
Icu/Ics：
220V：85kA / 43kA
380V：50kA / 25kA
440V：50kA / 25kA
其他說明：
ALT. AUX .SHT .UVT.外部操作把手
高啟斷H系列 ｜ 過負載/短路 保護兼用
| 框架容量(AF) | 100 | ||||
|---|---|---|---|---|---|
| 型式 | NF100-H | ||||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
15.20.30.40.50.60.75.100A | ||||
| 極數(P) | 2 | 3 | 4 | ||
| 額定絕緣電壓V(A.C) | AC | 690 | |||
| DC | 250 | ||||
| 外型及安裝尺寸 |  |
a | 60 | 90 | 120 |
| b | 130 | 130 | 130 | ||
| c | 68 | 68 | 68 | ||
| ca | 72 | 72 | 72 | ||
| cb | 90 | 90 | 90 | ||
| bb | 111 | 111 | 111 | ||
| aa | 0 | 30 | 30 | ||
| 製品重量(kg) | 0.8 | 0.95 | 1.3 | ||
| 額定啟斷容量 (KA) |
CNS 14816-2 IEC 60947-2 EN 60947-2 JIS C8201-2 Icu/Ics AC |
*550V*600V | 30/15 | 30/15 | 30/15 |
| 440V *480V | 50/25 | 50/25 | 50/25 | ||
| 380V *415V | 50/25 | 50/25 | 50/25 | ||
| 220V *240V | 85/43 | 85/43 | 85/43 | ||
| NEMA asym/symm AC |
*550V*600V | 35/30 | 35/30 | 35/30 | |
| 440V *480V | 60/50 | 60/50 | 60/50 | ||
| 380V *415V | 60/50 | 60/50 | 60/50 | ||
| 220V *240V | 100/85 | 100/85 | 100/85 | ||
| IEC 60947-2 EN 60947-2 |
250V | 40 | 40 | 40 | |
| 125V | 40 | 40 | 40 | ||
| 接線方式 | 壓著端子 | ||||
| 選購配件 | 警報開關(ALT) | ▲ | ▲ | ▲ | |
| 輔助開關(AUX) | ▲ | ▲ | ▲ | ||
| 電壓跳脫裝置(SHT) | ▲ | ▲ | ▲ | ||
| 低電壓跳脫裝置(UVT) | - | - | - | ||
| 遠端遙控裝置(RCSW) | - | - | - | ||
| 外部操作把手 | ▲ | ▲ | ▲ | ||
| 端子隔離片 | ▲ | ▲ | ▲ | ||
| 過載跳脫方式 | 熱動電磁 | 熱動電磁 | 熱動電磁 | ||
| 跳脱按鈕 | 有 | 有 | 有 | ||
