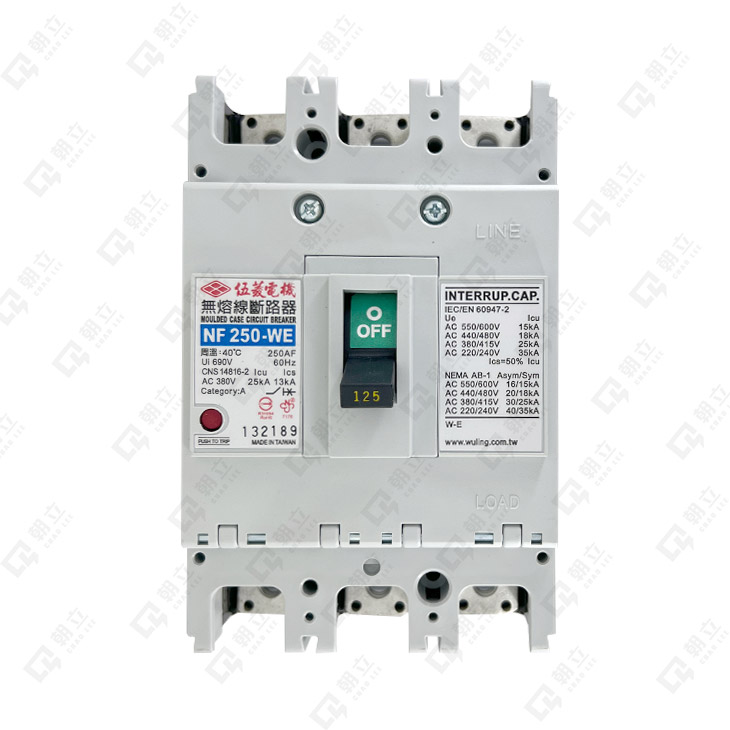

NF250-WE型 無熔線斷路器
產品說明：
極數：2P / 3P
一般配電用 / 工業型
熱動電磁式
規格說明：
極數：2P / 3P
額定絕緣電壓Ui：690V
額定電流：125A.150A.175A.200A.225A.250A
啟斷容量：
Icu/Ics：
220V：35kA / 18kA
380V：25kA / 13kA
440V：18kA / 9kA
其他說明：
可加裝附屬裝置ALT. AUX. SHT. UVT外部操作把手
NF250系列 ｜ 過負載/短路 保護兼用
| 框架容量(AF) | 250 | |||
|---|---|---|---|---|
| 型式 | NF250-WE | |||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
125.150.175.200.225.250A | |||
| 極數(P) | 2 | 3 | ||
| 額定絕緣電壓V(A.C) | AC | 690 | ||
| DC | - | |||
| 外型及安裝尺寸 |  |
a | 105 | 105 |
| b | 165 | 165 | ||
| c | 68 | 68 | ||
| ca | 72 | 72 | ||
| cb | 92 | 92 | ||
| bb | 126 | 126 | ||
| aa | 35 | 35 | ||
| 製品重量(kg) | 1.3 | 1.5 | ||
| 額定啟斷容量 (KA) |
CNS 14816-2 IEC 60947-2 EN 60947-2 JIS C8201-2 Icu/Ics AC |
*550V*600V | 15/7.5 | 15/7.5 |
| 440V *480V | 18/9 | 18/9 | ||
| 380V *415V | 25/13 | 25/13 | ||
| 220V *240V | 35/18 | 35/18 | ||
| NEMA asym/symm AC |
*550V*600V | 16/15 | 16/15 | |
| 440V *480V | 20/18 | 20/18 | ||
| 380V *415V | 30/25 | 30/25 | ||
| 220V *240V | 40/35 | 40/35 | ||
| IEC 60947-2 EN 60947-2 |
250V | - | - | |
| 125V | - | - | ||
| 接線方式 | 壓著端子 | |||
| 選購配件 | 警報開關(ALT) | ● | ● | |
| 輔助開關(AUX) | ● | ● | ||
| 電壓跳脫裝置(SHT) | ▲ | ▲ | ||
| 低電壓跳脫裝置(UVT) | ▲ | ▲ | ||
| 遠端遙控裝置(RCSW) | ● | ● | ||
| 外部操作把手 | ▲ | ▲ | ||
| 端子隔離片 | ▲ | ▲ | ||
| 過載跳脫方式 | 熱動電磁 | 熱動電磁 | ||
| 跳脱按鈕 | 有 | 有 | ||
