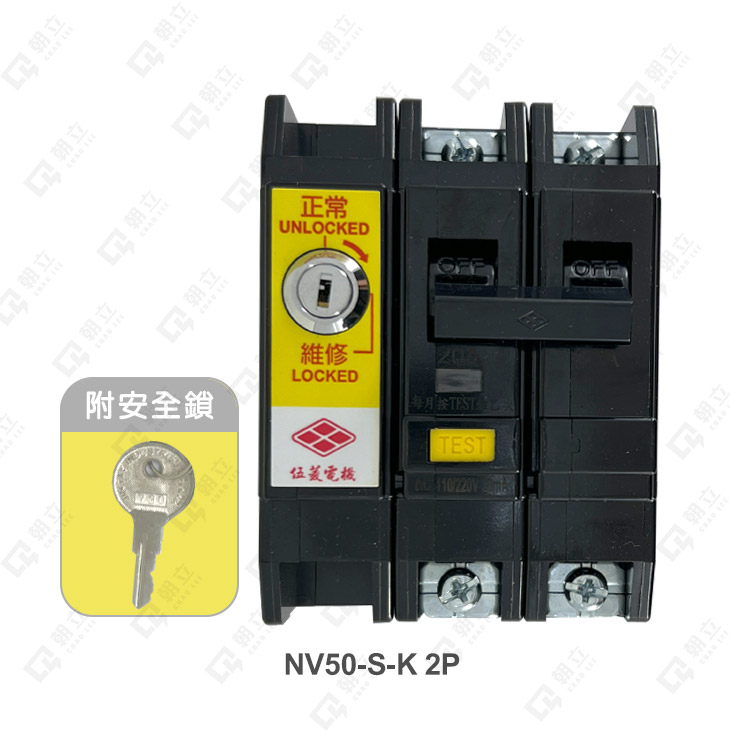

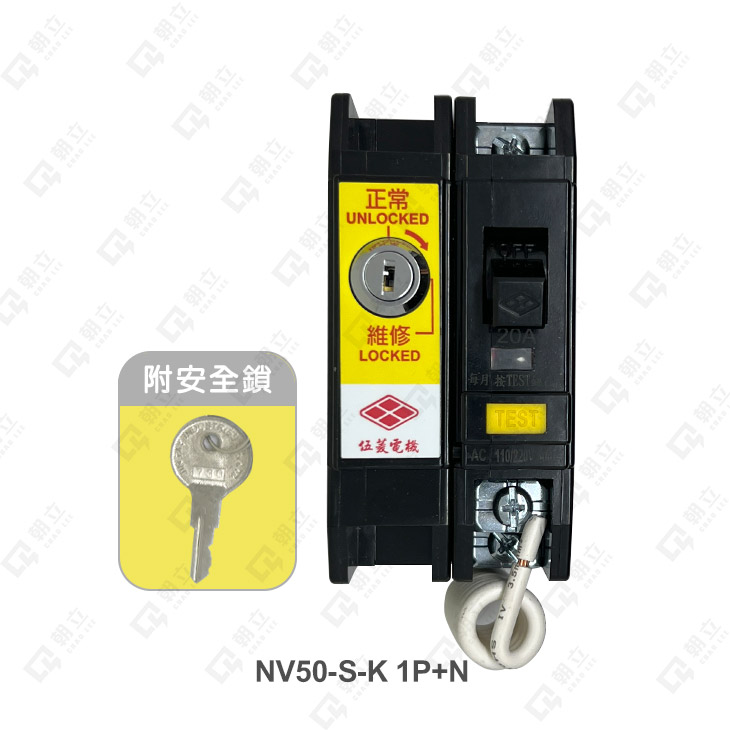

NV50-S-K 漏電斷路器(附安全鎖)
產品說明：
1P / 2P / 3P
漏電 / 過負載 / 短路保護兼用
過電流跳脫方式：熱動電磁式
漏電跳脫方式：電子偵測機械跳脫
規格說明：
極數：1P
額定使用電壓Ue：110V~220V
額定電流：15A.20A.30A.40A.50A
額定靈敏度電流：固定型30mA,100mA,200mA,300mA
動作時間：0.1秒以內
極數：2P,3P
額定使用電壓Ue：220V~380V
額定電流：15A.20A.30A.40A.50A
額定靈敏度電流：固定型30mA,100mA,200mA,300mA, 可調型 2P,3P(30mA-100mA-300mA 可調)
動作時間：0.1秒以內
啟斷容量：
Icu：
1P 110V/220V：10kA
2P 110V/220V：10kA
3P 380V：5kA
Ics = 50% Icu
其他說明：
可加裝附屬裝：無
NV50-K系列(附安全鎖)｜ 過負載/短路 保護兼用
| 框架(AF) | 50 | 50 | 50 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | NV50-E-K | NV50-S-K | NV50-H-K | ||||||||
| 極數(P) | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| 額定電壓V(AC) | 110/220 | 110/220 | 220 | 110/220 | 110/220 | 220 | 110 | 220 | 220 | ||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
15.20.30.40.50A | ||||||||||
| 額定啟斷容量(KA) CNS 5422 Icu AC |
AC110V | 5 | 5 | - | 10 | 10 | - | 15 | 15 | - | |
| AC220V | 5 | 5 | 5 | 10 | 10 | 10 | 15 | 15 | 15 | ||
| AC380V | - | - | - | - | - | 5 | - | - | - | ||
| 外型及安裝尺寸 |  |
a | 50 | 75 | 100 | 50 | 75 | 100 | 50 | 75 | 100 |
| b | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| c | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 61 | ||
| ca | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
| bb | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | ||
| aa | 0 | 25 | 50 | 0 | 25 | 50 | 0 | 25 | 50 | ||
| 製品重量(kg) | 0.25 | 0.41 | 0.56 | 0.25 | 0.41 | 0.56 | 0.25 | 0.41 | 0.56 | ||
