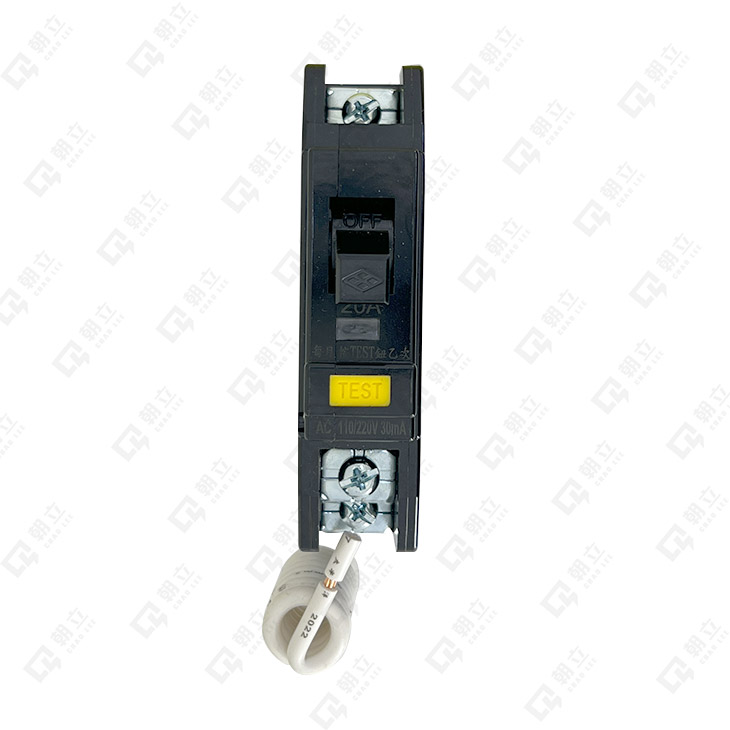

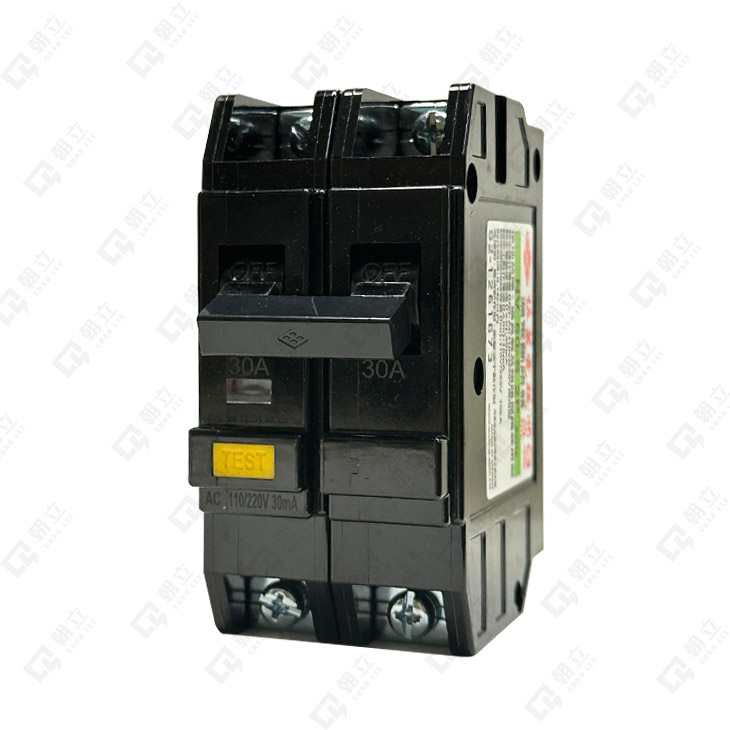

NV50-S 無熔線斷路器
產品說明：
1P / 2P / 3P
漏電 / 過負載 / 短路保護兼用
過電流跳脫方式：熱動電磁式
漏電跳脫方式：電子偵測機械跳脫
規格說明：
極數：1P / 2P
額定使用電壓Ue：110V~220V
額定電流：15A.20A.30A.40A.50A
額定靈敏度電流：固定 30mA,100mA,200mA,300mA
動作時間：0.1秒以內
極數：3P
額定使用電壓Ue：220V~380V
額定電流：15A.20A.30A.40A.50A
額定靈敏度電流：固定 30mA,100mA,200mA,300mA 可調 2P , 3P (30mA-100mA-300mA可調)
動作時間：0.1秒以內
啟斷容量：
Icu：
1P 110/220V：10kA
2P 110/220V：10kA
3P 380V： 5kA
Ics = 50% Icu
其他說明：
可加裝附屬裝：無
NVB系列｜ 漏電/過負載/短路 保護兼用
| 框架(AF) | 50 | 50 | 50 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | NV50-E | NV50-S | NV50-H | |||||||||
| 相線式 | 1Ø2W | 1Ø2W | 1Ø3W、3Ø3W | 1Ø2W | 1Ø2W | 1Ø3W、3Ø3W | 1Ø2W | 1Ø3W、3Ø3W | ||||
| 極數(P) | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 4 | ||
| 額定電壓V(AC) | 110/220 | 110/220 | 220 | 110/220 | 110/220 | 220 | 110 | 220 | 220 | 220 | ||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
15.20.30.40.50A | |||||||||||
| 額定靈敏度電流(mA) | 固定型30mA、100mA、200mA、300mA；可調型2P/3P(30mA-100mA-300mA可調) | |||||||||||
| 動作時間(s) | 0.1s以下 | |||||||||||
| 額定啟斷容量(KA) CNS 5422 Icu AC |
AC110V/120V | 5 | 5 | - | 10 | 10 | - | 15 | 15 | - | - | |
| AC220V/240V | 5 | 5 | 5 | 10 | 10 | 10 | - | 15 | 15 | 15 | ||
| AC380V | - | - | - | - | - | 5 | - | - | - | - | ||
| 外型及安裝尺寸 |  |
a | 25 | 50 | 75 | 25 | 50 | 75 | 25 | 50 | 70 | 100 |
| b | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| c | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 61 | 61 | ||
| ca | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
| bb | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | 115 | ||
| aa | 0 | 25 | 50 | 0 | 25 | 50 | 0 | 25 | 50 | 75 | ||
| 製品重量(kg) | 0.22 | 0.33 | 0.5 | 0.22 | 0.33 | 0.5 | 0.22 | 0.33 | 0.5 | 0.65 | ||
| 過載跳脫方式 | 熱動電磁式 | |||||||||||
| 漏電跳脫方式 | 電子偵測機械跳脫 | |||||||||||
