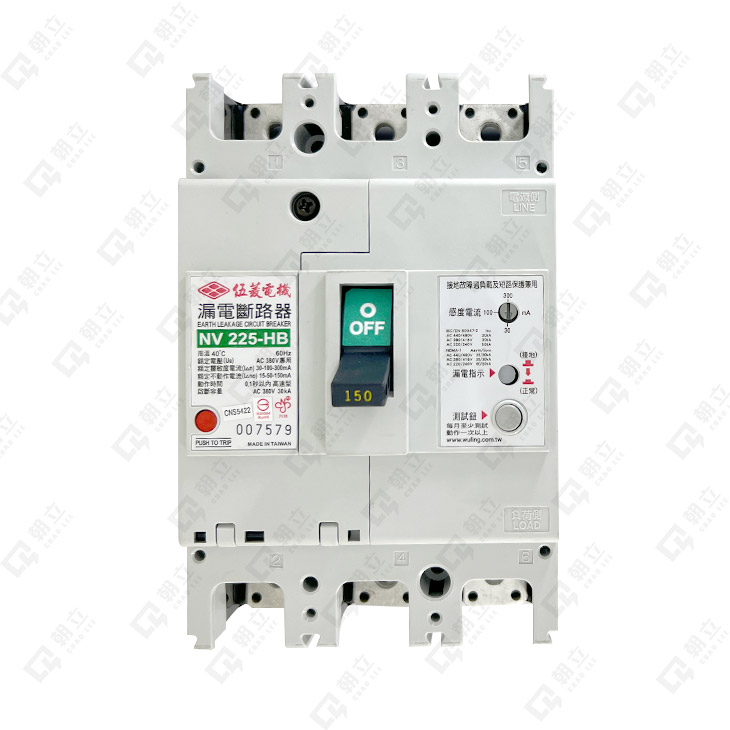

NV225-HB型 無熔線斷路器
產品說明:
極數:3P / 4P
漏電 / 過負載 / 短路保護兼用
漏電表示方式:機械按鈕式
過載跳脫方式:熱動電磁式
規格說明:
極數:3P / 4P
額定使用電壓Ue:220V~440V
額定電流:125A.150A.175A.200A.225A
額定靈敏度電流:30mA/100mA/300mA切換(高速型)
動作時間:0.1秒(高速型)
啟斷容量:
Icu/Ics:
220V:50kA/25kA
380V:30kA/15kA
440V:30kA/15kA
其他說明:
可加裝附屬裝:ALT.AUX.SHT.UVT.外部操作把手
NV225-HB型 | 過負載/短路 保護兼用
型式 | NV225-HB | |||
---|---|---|---|---|
額定電流In(A)(AT) 基準周圍溫度40℃ |
125.150.175.200.225A | |||
相線式 | 1Ø2W、1Ø3W、3Ø3W | 3Ø4W | ||
極數(P) | 3 | 4 | ||
高速型 | 額定靈敏度電流IAn(mA) | 30 (30-100-300 切換) |
||
l△n之動作時間(s) | 0.1以下 | |||
額定不動作電流l△no(mA) | 15-50-150 切換 | |||
延時型 | 額定靈敏度電流l△n(mA) | 100-300-500 切換 | ||
l△n之動作時間(s) | 0.3-0.8-1.6 切換 | |||
l△n之最大不動作時間(s) | 0.1 - 0.5 - 1 | |||
漏電表示方式 | 機械按鈕式 | |||
外型及安裝尺寸 | ![]() |
a | 105 | 140 |
b | 165 | |||
c | 68 | |||
ca | 72 | |||
cb | 92 | |||
cc | 126 | |||
aa | 35 | |||
製品重量(kg) | 1.7 | 2.2 | ||
額定啟斷容量140 (KA) |
CNS 14816-2 CNS 5422 EN 60947-2 JIS C8201-2 Icu/Ics AC |
440V*480V | 30 | |
380V*415V | 30 | |||
220V*240V | 50 | |||
NEMA asym/symm7.583 AC10 |
440V*480V | 35/30 | ||
380V*415V | 35/30 | |||
220V*240V | 60/50 | |||
接線方式 | 壓著端子 | |||
選購配件 | 警報開關(ALT) | ● | ||
輔助開關(AUX) | ● | |||
電壓跳脫裝置(SHT) | - | |||
低電壓跳脫裝置(UVT) | - | |||
遠端遙控裝置(RCSW) | - | |||
外部操作把手 | ▲ | |||
端子隔離片 | ▲ | |||
過載跳脫方式 | 熱動電磁式 | |||
跳脱按鈕 | 有 |
