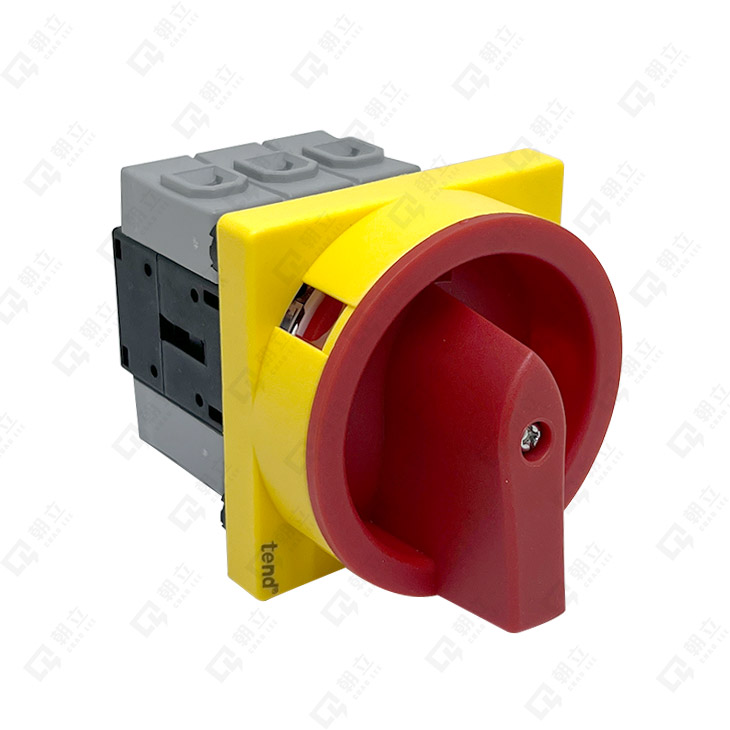

電門開關（TDS）
-
本系列開關依電流容量分3P,4P系列,依電流容量可分為16A~80Ａ各六種
-

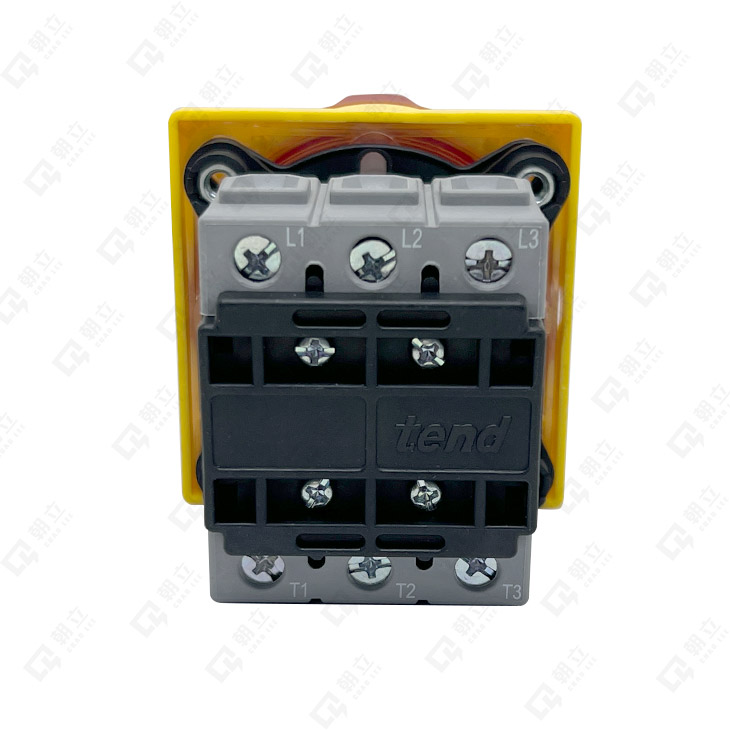

安裝方式分為固定式(固定在操作面板上)與分離式(接點座固定在控制箱內,上座與把手固定在控制箱上蓋)
-
分離式可安裝於TBR-N(標準鋁軌-寬軌)上
-

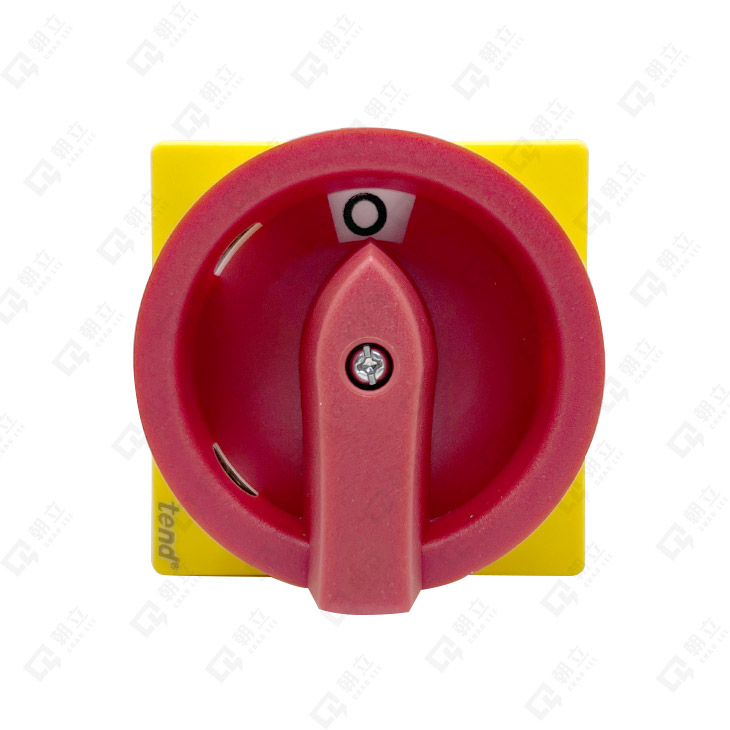

切換把手有標準型及圖形兩種,標準型有紅/黃色及黑/銀色,圖形有紅/黃色及黑/灰色
特性
| 型號 | 電壓 | TDS16 TDS416 |
TDS25 TDS425 |
TDS33 TDS433 |
TDS40 TDS440 |
TDS66 TDS466 |
TDS80 TDS480 |
|---|---|---|---|---|---|---|---|
| AC-3 (kw) |
220V～240V | 2.2 | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 |
| 380V～440V | 3.7 | 5.5 | 7.5 | 11.0 | 18.5 | 22.0 | |
| 660V～690V | 3.7 | 5.5 | 7.5 | 15.0 | 22.0 | 30.0 | |
| AC-23 (kw) |
220V～240V | 3.0 | 5.5 | 5.5 | 7.5 | 11.0 | 18.5 |
| 380V～440V | 5.5 | 7.5 | 11.5 | 15.0 | 22.0 | 30.0 | |
| 600V～690V | 5.5 | 7.5 | 11.5 | 18.5 | 30.0 | 37.0 | |
| AC-21 | 16A | 25A | 33A | 40A | 66A | 80A |
| 型號 | 電壓 | TDS16 TDS416 |
TDS25 TDS425 |
TDS33 TDS433 |
TDS40 TDS440 |
TDS66 TDS466 |
TDS80 TDS480 |
|---|---|---|---|---|---|---|---|
| AC-3 (hp) |
110V～120V | 1 | 1.5 | 2 | 3 | 5 | 7.5 |
| 220V～240V | 2 | 3 | 5 | 7.5 | 10 | 20 | |
| 380V～440V | 3 | 5 | 10 | 15 | 20 | 40 | |
| 500V～600V | 3 | 5 | 10 | 15 | 20 | 50 |
