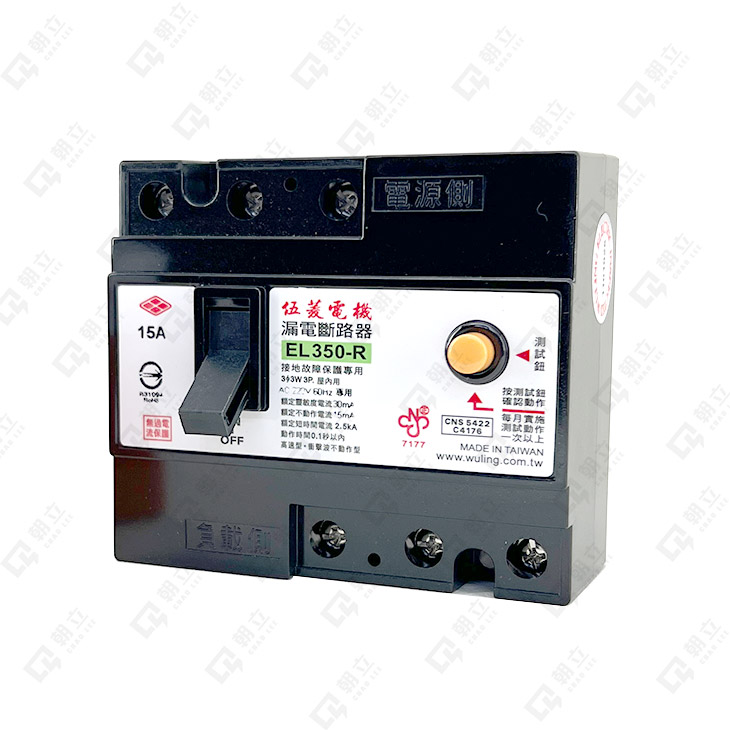

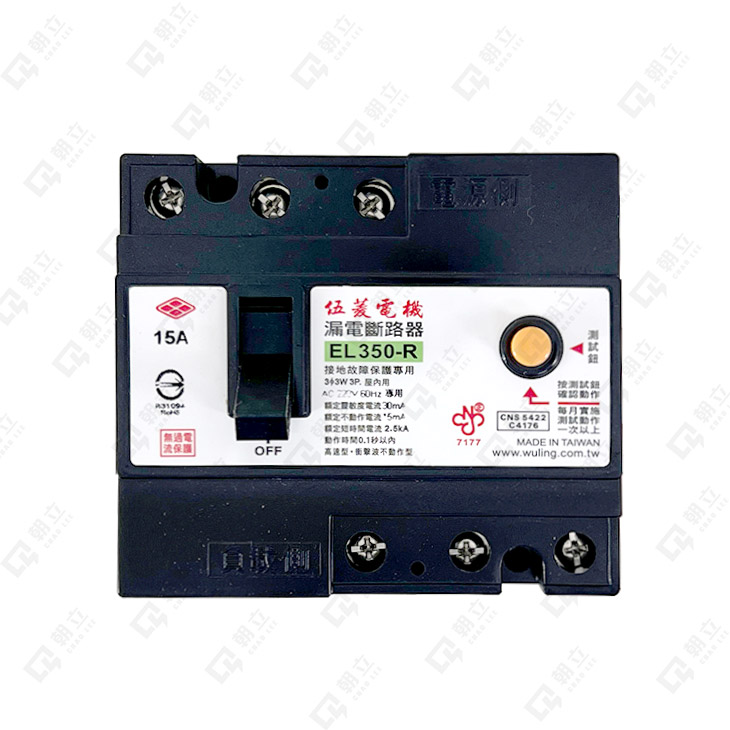

EL350-R型 漏電斷路器 (漏電保護專用)
產品說明：
極數：3P
漏電保護專用
過電流跳脫方式:無
漏電流跳脫方式:電子偵測機械跳脫
規格說明：
極數：3P
額定使用電壓Ue：110V~220V / 380V~440V
額定電流：15A.20A.30A.40A.50A
額定靈敏度電流：30mA (100,200,300mA 訂製品)
動作時間：0.1秒以內
啟斷容量：
Icu：
110V：2.5kA
220V：2.5kA
380V：2.5kA
Ics = 50% Icu
可加裝附屬裝置：
無
EL系列｜ 漏電保護專用
| 框架(AF) | 50 | 50 | 50 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | EL250-R | EL350-R | NV-LB | NV-LBS | ||||||||
| 相線式 | 1Ø2W | 1Ø2W | 1Ø2W | 1Ø2W、1Ø3W、3Ø3W | 1Ø2W | |||||||
| 極數(P) | 2P | 3P | 2P | 2P1E | ||||||||
| 額定電壓V(AC) | 110-220V | 110-220V | 380-440V | 110-220V | ||||||||
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
15.20.30.40.50A | 15.20.30A | ||||||||||
| 額定靈敏度電流(mA) | 30(30mA.100mA.300mA訂製品) | |||||||||||
| 動作時間(s) | 0.1s以下 | |||||||||||
| 額定啟斷容量(KA) CNS 5422 Icu AC |
AC110V/120V | 2.5 | 2.5 | - | 1.5 | |||||||
| AC220V/240V | 2.5 | 2.5 | - | 1.5 | ||||||||
| AC380V | - | - | 2.5 | - | ||||||||
| 外型及安裝尺寸 |  |
a | 68.5 | 90.5 | 32 | |||||||
| b | 71 | 80.2 | 70 | |||||||||
| c | 40 | 40 | 36 | |||||||||
| ca | 57.8 | 57.8 | 49 | |||||||||
| bb | 60 | 70 | 62 | |||||||||
| aa | 34 | 55 | 0 | |||||||||
| 製品重量(kg) | 0.19 | 0.25 | 0.1 | |||||||||
| 過載跳脫方式 | - | 熱動電磁式 | ||||||||||
| 漏電跳脫方式 | 電子偵測機械跳脫 | |||||||||||
