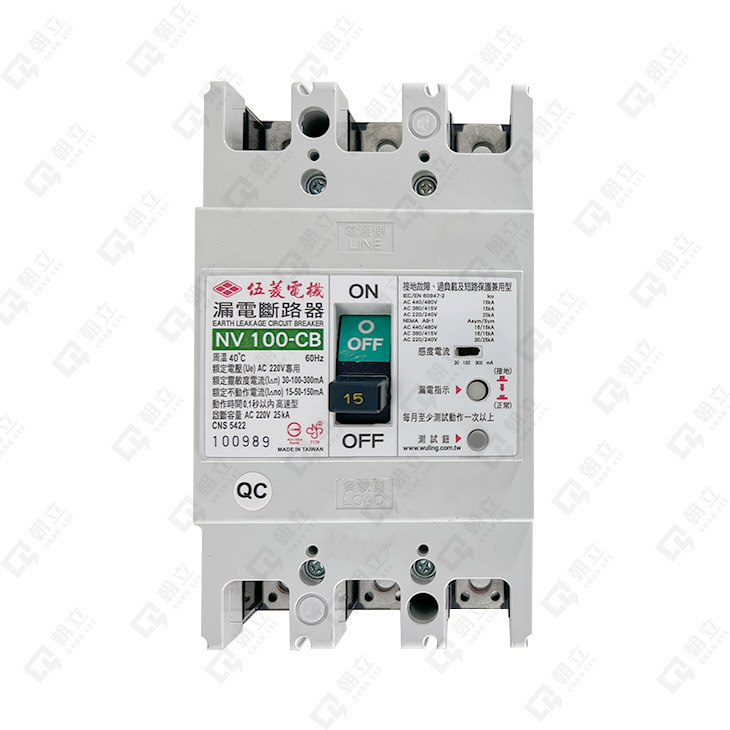

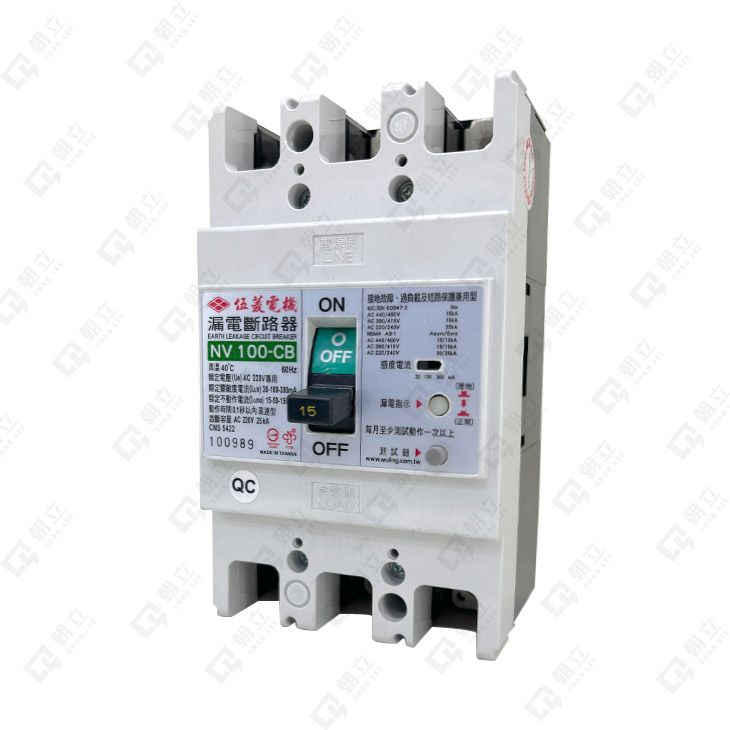

NV100-CB型 漏電斷路器
產品說明：
極數：3P
漏電 / 過負載 / 短路保護兼用
漏電表示方式:機械按鈕式
過載跳脫方式:完全電磁式
規格說明：
極數：3P
額定使用電壓Ue：220V~440V
額定電流：15A.20A.30A.40A.50A.60A.75A.100A
額定靈敏度電流：30/100/300mA切換(高速型)
動作時間：0.1秒(高速型)
啟斷容量：
Icu/Ics：
220V：25kA/12.5kA
380V：15kA/7.5kA
440V：15kA/7.5kA
其他說明：
可加裝附屬裝置：
外部操作把手
NV100-CB型 ｜ 過負載/短路 保護兼用
| 型式 | NV100-CB | |||
|---|---|---|---|---|
| 額定電流In(A)(AT) 基準周圍溫度40℃ |
15.20.30.40.50.60.75.100A | |||
| 相線式 | 1Ø2W、1Ø3W、3Ø3W | |||
| 極數(P) | 3 | |||
| 高速型 | 額定靈敏度電流IAn(mA) | 30 (30-100-300 切換) |
||
| l△n之動作時間(s) | 0.1以下 | |||
| 額定不動作電流l△no(mA) | 15 (15-50-150 切换) | |||
| 延時型 | 額定靈敏度電流l△n(mA) | - | ||
| l△n之動作時間(s) | - | |||
| l△n之最大不動作時間(s) | - | |||
| 漏電表示方式 | 機械按鈕式 | |||
| 外型及安裝尺寸 |  |
a | 90 | |
| b | 155 | |||
| c | 68 | |||
| ca | - | |||
| cb | 86 | |||
| cc | 132 | |||
| aa | 30 | |||
| 製品重量(kg) | 1.2 | |||
| 額定啟斷容量 (KA) |
CNS 14816-2 CNS 5422 EN 60947-2 JIS C8201-2 Icu/Ics AC |
440V*480V | 15 | |
| 380V*415V | 15 | |||
| 220V*240V | 25 | |||
| NEMA asym/symm7.58 AC10 |
440V*480V | 16/15 | ||
| 380V*415V | 16/15 | |||
| 220V*240V | 30/25 | |||
| 接線方式 | 壓著端子 | |||
| 選購配件 | 警報開關(ALT) | - | ||
| 輔助開關(AUX) | - | |||
| 電壓跳脫裝置(SHT) | - | |||
| 低電壓跳脫裝置(UVT) | - | |||
| 遠端遙控裝置(RCSW) | - | |||
| 外部操作把手 | ▲ | |||
| 端子隔離片 | ▲ | |||
| 過載跳脫方式 | 完全電磁式 | |||
| 跳脱按鈕 | 有 | |||
