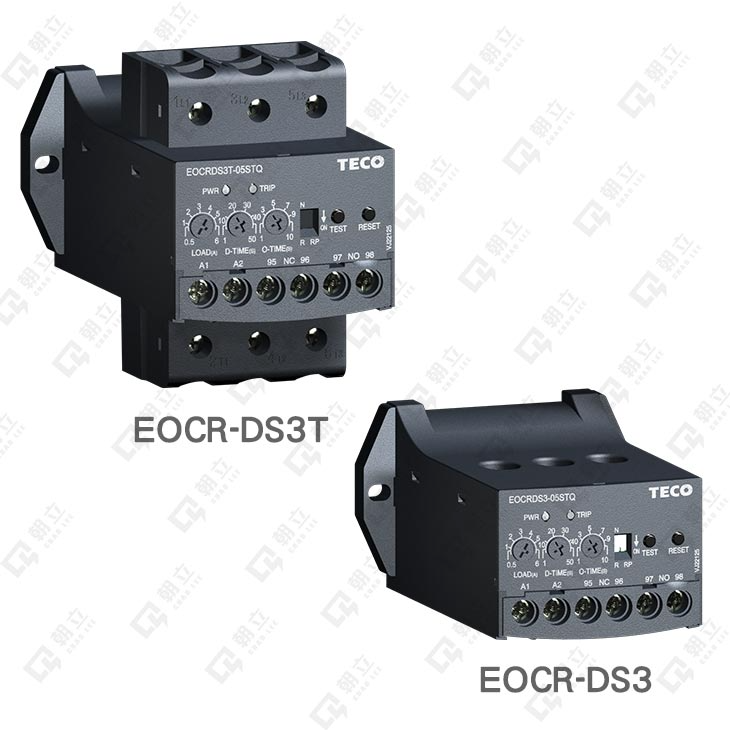

EOCR-DS3 DS3T 電子式低電流保護電驛
● 3相CT電流檢測
● 過電流(O-TIME) 馬達轉子鎖死(D-TME
● 欠相：4秒
● 逆相：3秒
● 時間特性：定時限
● 可獨立調整啟動延遲時間(D-TIME)及過載跳脫時間(O-TIME)
● 電流設定範圍：05型：0.5-6A；30型：3-30A；60型：10-60A，100型(超過60A)：DS3-05+外接CT(
● 可安裝DIN導軌(35mm)或螺絲固定安裝
● 手動復歸：按"RESET"鈕後復歸
● 遠端復歸：斷電後自動復歸
東元電子保護電驛EOCR基本款型式編號及特色說明
東元TECO_EOCR-SS系列電子式保護電驛_產品規格簡介
保護
| 保護項目 | 跳脫時間 |
|---|---|
| 過電流 | O-Time |
| 欠相 | 4秒 |
| 馬達轉子鎖死 | D-TIME |
| 逆向 | 0.3秒 |
| 時間特定 | 定時限 |
機種
| 馬達電流設定 | 電流範圍 |
|---|---|
| SS-05 : 0.5~6A | |
| SS-30 : 3〜30A | |
| SS-60 : 5~60A | |
| 100~(超過60A ): DS3-05+外接CT |
規格
| 時間設定 | D-TIME : 0.5〜50秒 |
|---|---|
| O-TIME : 0.5〜10秒 | |
| 額定絕緣電壓 | 600VAC |
| 控制電壓(50/60Hz) | 220V : 24〜240VAC/DC |
| 輸出接點 | 接點模式 : 1a1b 3A/250VAC (通電狀況下) "失效-安全"(N型) "無失效-安全"(R型) |
| 復歸 | 手動:按"RESET"鈕後復歸 遠端:斷電後自動復歸 |
| 環境溫度(操作) | -20~+60C |
| 環境溫度(儲存) | -30~+80C |
| 耐電壓強度 | 外殼與電路間 : 2kV ,(50/60Hz),1分鐘 |
| 接點間:1kV , (50/60Hz),1分鐘 | |
| 相間:2k V, (50/60Hz),1分鐘 | |
| 消耗電力 | 低於2W |
| 時間特性 | 定時限 |
| 跳脫指示 | 2 LED |
| 固定方式 | 35mm Din Rail 或 固定於配電盤 |
