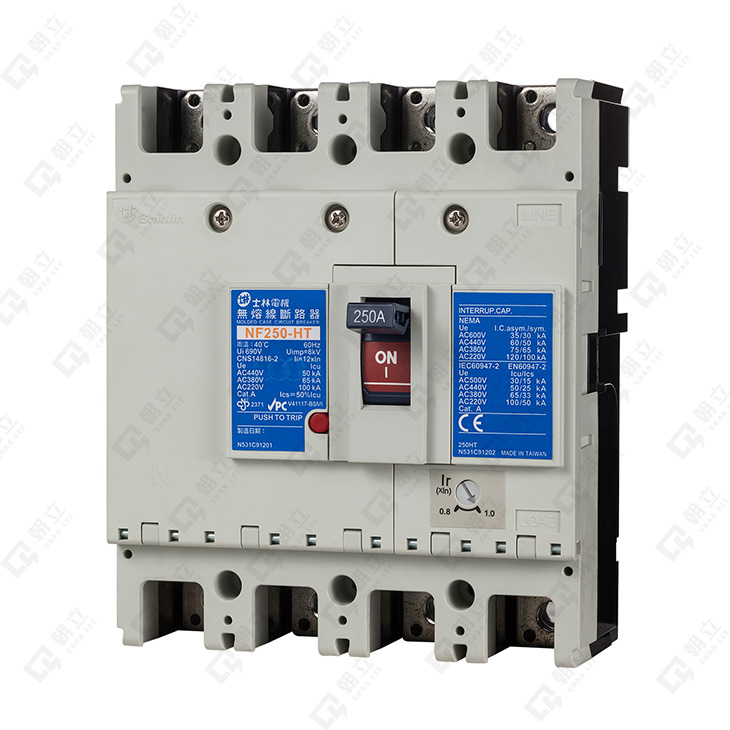

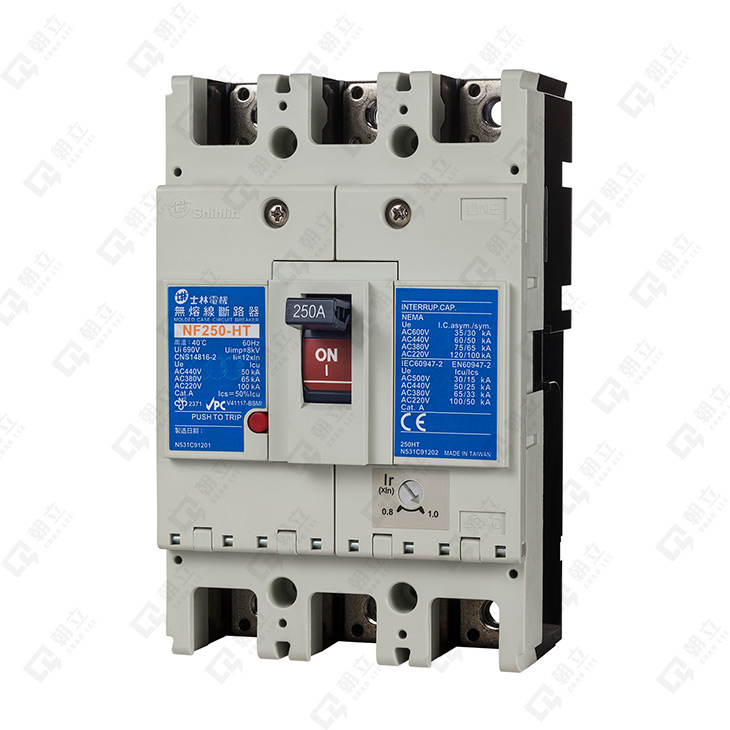

NF250-HT系列
可調熱動電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：690V
額定電流：125, 150, 175, 200, 225, 250A
額定電流可調80%,100%
極數: 3P, 4P
啟斷容量:
Icu：
220V/ 100kA (sym)
380V/ 65kA (sym)
440V/ 50kA (sym)
Ics = 50% Icu
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：690V
額定電流：125, 150, 175, 200, 225, 250A
額定電流可調80%,100%
極數: 3P, 4P
啟斷容量:
Icu：
220V/ 100kA (sym)
380V/ 65kA (sym)
440V/ 50kA (sym)
Ics = 50% Icu
無熔絲斷路器｜NF250-HT系列 過負載/短路 保護兼用
| 型式 | NF250-HT | NF250-HS | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 框架 | 250 | 250 | |||||||
| 極數 (P) | 3 | 4 | 3 | 4 | |||||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
125,150,175,200,225,250 額定電流 可調80% 100% |
40.50.60.75.80.100.125. 150.175.200.225.250A |
|||||||
| 額定絕緣電壓 Ui (V) | AC | 690 | |||||||
| 額定絕緣電壓 Ui (V) | DC | － | － | － | － | ||||
| 額定工作電壓 Ue (V) | 600 | ||||||||
| 額 定 啟 斷 容 量 (kA) #註3 |
CNS 14816-2 IEC 60947-2 EN 60947-2 JIS C8201-2 Icu/Ics AC #註4 |
*550V *600V | 30/15 | 65/33 | |||||
| 440V *480V | 50/25 | *85/43 | |||||||
| 380V *415V | 65/33 | 85/43 | |||||||
| 220V *240V | 100/50 | 125/63 | |||||||
| NEMA asym/sym AC #註4 |
550V *600V | 35/30 | 75/65 | ||||||
| 440V *480V | 65/50 | 100/85 | |||||||
| 380V *415V | 75/65 | 100/85 | |||||||
| 220V *240V | 120/100 | 150/125 | |||||||
| IEC 60947-2 EN 60947-2 Icu #註1 DC #註2 |
250V | － | － | － | － | ||||
| 125V | － | － | － | － | |||||
| 接線方式 | 壓著端子 | ||||||||
註：
1. DC type非標準規格品，須於訂貨時註明，另行製造出貨。
2. 高啟斷系列之熱動電磁式為AC/DC共用，DC之lcu值為相對應啟斷容量，請恕無法在實體產品上標示。
3. 規格表中無標示之電壓啟斷容量，請以已標示電壓乘I.C容量相等方式換算參考，恕無法將全部I.C標示於表中及開關本體中。
4.〝*〞標明之電壓值非台灣地區系統電壓，其相對應之啟斷容量僅供參考，實際啟斷容量以證書為主。
