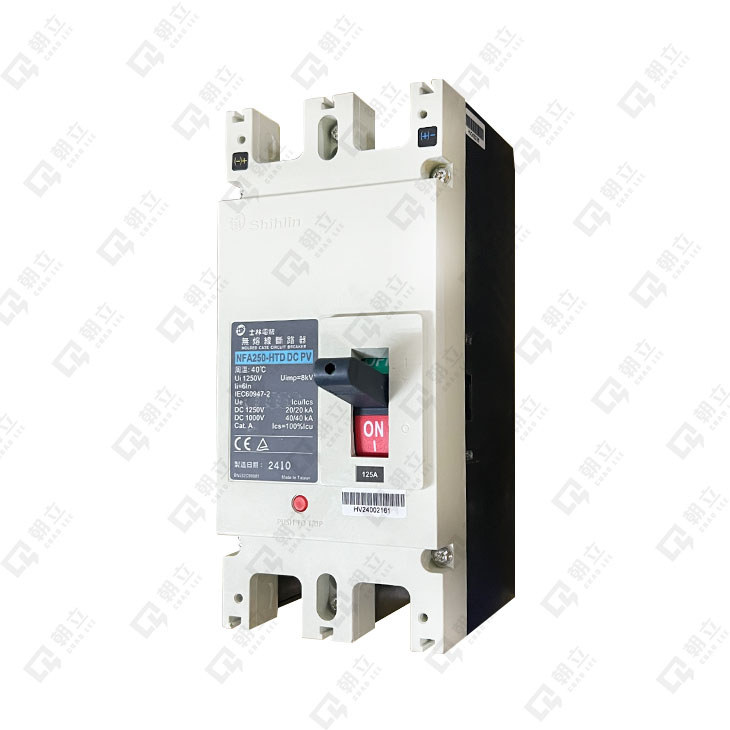

產品概述
對直流電壓1000V或1250V的太陽能發發電系統設備或儲能系統設備進行導通、承載、啟斷和保護,具有過載保護和短路保護功能,可作隔離之用。
1. 型名：NFA250-HTD DC PV
2. 額定電流：
(1)2022/01上市：125、140、225、250A
(2)2022/04上市：63、80、100、160、180、200A
3. 極數：2P
4. 額定絕緣電壓Ui：DC1250V
5. 額定工作電壓：DC1250、1000V
6.啟斷容量：
(1)Icu/Ics=20/20kA @ DC1250V
(2)Icu/Ics=40/40kA @ DC1000V
7. 外型尺寸：寬x長x高=90x200x105
8. 跳脫方式：熱動電磁式
9. 功能：NFA DC型直流斷路器，能夠實現直流配電應用環境中電流的導通、承載、啟斷和保護，具有過載保護和短路保護功能，可作隔離之用
10. 應用：太陽能發電、儲能設備及各種直流應用場合
11. 標準：IEC 60947-2
12. 證書：具TUV認證與CE宣告
2. 額定電流：
(1)2022/01上市：125、140、225、250A
(2)2022/04上市：63、80、100、160、180、200A
3. 極數：2P
4. 額定絕緣電壓Ui：DC1250V
5. 額定工作電壓：DC1250、1000V
6.啟斷容量：
(1)Icu/Ics=20/20kA @ DC1250V
(2)Icu/Ics=40/40kA @ DC1000V
7. 外型尺寸：寬x長x高=90x200x105
8. 跳脫方式：熱動電磁式
9. 功能：NFA DC型直流斷路器，能夠實現直流配電應用環境中電流的導通、承載、啟斷和保護，具有過載保護和短路保護功能，可作隔離之用
10. 應用：太陽能發電、儲能設備及各種直流應用場合
11. 標準：IEC 60947-2
12. 證書：具TUV認證與CE宣告
產品規格表
| 框架容量(AF) | 250 | ||
|---|---|---|---|
| 型 式 | NFA250-HTD DC PV | ||
| 額定電流In(A)(AT) 基準周圍溫度40%C | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250A | ||
| 極 數(P) | 2 | ||
| 額定絕緣電壓Ui(V) | AC | - | |
| DC | 1250 | ||
| 額定工作電壓Ue(V) | 1250 | ||
| 外 型 及 安 裝 尺 寸 |
 |
a | 90 |
| b | 200 | ||
| c | 105 | ||
| ca | 139 | ||
| bb | 160 | ||
| aa | - | ||
| 額定 啟斷 容量 (KA) |
IEC 60947-2 Icu/Ics DC |
1250V | 20/20 |
| 1000V | 40/40 | ||
| 接線方式 | 壓著端子 | ||
| 選 購 配 件 |
警報開關(AL) | ● | |
| 輔助開關(AX) | ● | ||
| 電壓跳脫裝置(SHT) | ● | ||
| 低電壓跳脫裝置(UVT) | - | ||
| 外部操作把手 | - | ||
| 端子隔離蓋 | - | ||
| 過載跳脫方式 | 熱動電磁式 | ||
| 跳脫按鈕 | 有 | ||
| 認證 | TUV, CE | ||
