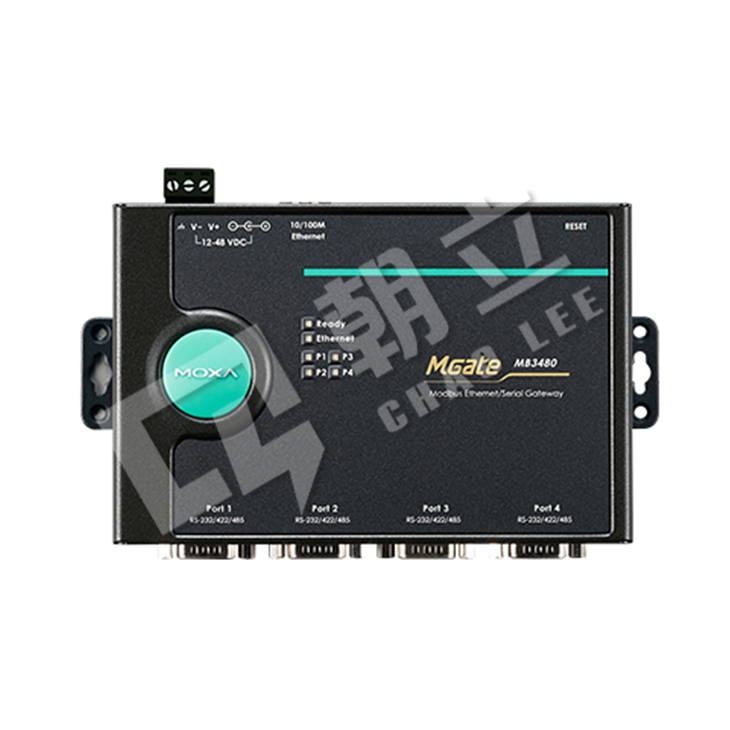

MGate MB3480 1、2 和 4 埠標準型串列轉乙太網路 Modbus 閘道器

Speed Up Modbus RTU to Modbus TCP Protocol Conversion with Modbus MB3000 Series Modbus Gateway

MGate MB3180/MB3280/MB3480 系列

1 埠、2 埠和 4 埠標準型串列轉乙太網路 Modbus 閘道器

【特色與優點】

支援自動裝置路由以簡化配置
透過 TCP 埠或 IP 位置支援路由以便靈活部署
在 Modbus TCP 與 Modbus RTU/ASCII 通訊協定之間進行轉換
1 個乙太網路連接埠以及 1、2 或 4 個 RS-232/422/485 連接埠
同時支援 16 個 TCP master，每個 Master 最多可同時支援 32 個要求
簡易硬體設定與安裝

【認證】

【簡介】

MB3180、MB3280 和 MB3480 是標準 Modbus 閘道，可在 Modbus TCP 和 Modbus RTU/ASCII 通訊協定之間進行轉換。支援最多 16 個同步 Modbus TCP 主站，每個序列埠最多 31 個 RTU/ASCII 從屬站。對於 RTU/ASCII 主站，支援最多 32 個 TCP 從屬站。透過序列埠的路由可透過 IP 位址、TCP 連接埠號碼或 ID 對應來進行控制。透過 TCP 連接埠和 IP 位址進行序列埠路由，最多可存取 4 個 TCP 用戶端/主站（MB3280/MB3480 型），而透過 ID 對應進行路由，最多可存取 16 個 TCP 用戶端/主站（MB3180/MB3280/MB3480）。

標準 Modbus 網路整合
這三款標準 Mgate™ 型號（MB3180、MB3280 和 MB3480）是專為 Modbus TCP 與 RTU/ASCII 網路的整合所設計。藉由這些型號，Modbus 串列 slave 設備可以與現有 Modbus TCP 網路無縫結合，且串列 master 可存取 Modbus TCP slave 設備。MB3180、MB3280 和 MB3480 所提供的功能可幫助網路整合更加容易、可客製化，並且幾乎與所有 Modbus 網路相容。

高密度、符合成本效益的閘道器
MGate™ MB3000 閘道器能夠有效地將高密度的 Modbus 節點連接至相同網路。MB3280 最多可管理 62 個串列 slave 節點，而 MB3480 最多可管理 124 個串列 slave 節點。每個 RS-233/422/485 串列埠都可以各自針對 Modbus RTU 或 Modbus ASCII 作業進行設定，亦可設定不同的傳輸率。如此一來，只要一個 Modbus 閘道器即可將這兩種網路與 Modbus TCP 予以整合。

自動裝置路由，簡化配置（專利申請中）
Moxa 的自動裝置路由功能協助需要設置大量 Modbus 設備的工程師解決很多問題和不便。只需按滑鼠一鍵，即可設定 slave ID 路由表以及 Modbus 閘道器的配置，並能透過數據採集與監控 (SCADA) 系統自動偵測 Modbus 需求。由於不再需要手動建立 slave ID 路由表，自動裝置路由功能將可為工程師省下大量時間並且降低成本。
