U&N系列電磁開關
RHU & RHN 系列熱動電驛(接觸器/熱動電驛)
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cCRUus、cULus
2. 額定電流從0.3A~185A。
3. 具過載保護及欠相保護，依客戶需要可選擇不同的保護模式。A：過載保護+欠相保護；K：過載保護(二素子)；M：過載保護(三素子)
4. 全新設計獨立補助接點1a1b，方便配線並使動作更可靠。
5. 自動溫度補償設計，依使用環境溫度變化可自行調整，產品可靠度高。
6. 熱過在保護繼電器端子具有IP20安全防護蓋設計，可保護人身安全。
7. 具有手動及自動復歸功能。
8. 具b接點測試功能(TEST或STOP功能)。
9. 電流刻度旋鈕可用"─"或"＋"字螺絲起子操作。
10.RHU-80以上負載端子提供線夾式及LUG式兩種選擇。
11.RHU-10可加裝單體安裝座，作單獨使用。
東元TECO_RHU/RHN熱動電驛_產品規格簡介
熱動式過載電驛具自動溫度補償功能可作甚麼保護?
熱動電驛
Over Load
Over Load
| 機種 | 額定電流範圍(A) ( )表示最大額定電流值(A) |
復歸 方式 |
接點 構成 |
調整範圍 | 主迴路端子型式 | 配合之電磁接觸器 | 配合之轉接座 | ||
|---|---|---|---|---|---|---|---|---|---|
| 電源側 | 負仔側 | U系列 | N系列 | ||||||
| RHN-3000/□P | 145-200(200) 175-240(240) 230-280(280) 245-336(336) |
自動 手動 |
－ | 額定電流 標示值之 72.5~100% |
螺絲式(註2) | 螺絲式 | － | － | － |
註:
1.RHU系列熱動電驛具有三種保護特性，可依需要訂購，下訂時敬請指定:A或M或K：
A:過載保護+欠相保護；M:過載保護(三素子)；K:過載保護(二素子)
①. RHU-5，RHU-10，RHU-80等機種皆具有A、M、K三種保護特性。
②. RHN-180,RHN-300機種種僅有A、K二種保護特性。
以上機種交期及不詳盡之處請洽詢各業務單位。
2.獨立安裝型，訂購時請指定代碼"P"。

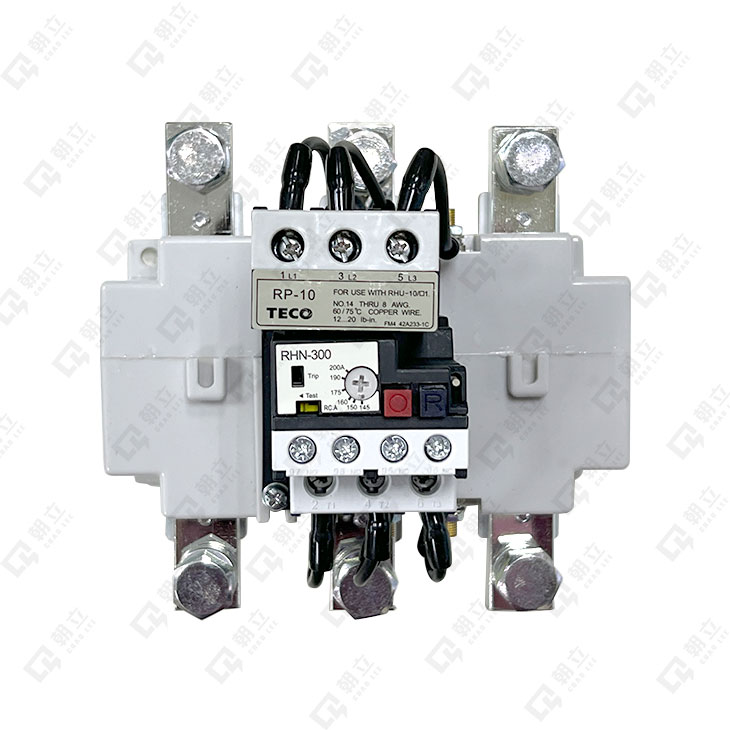

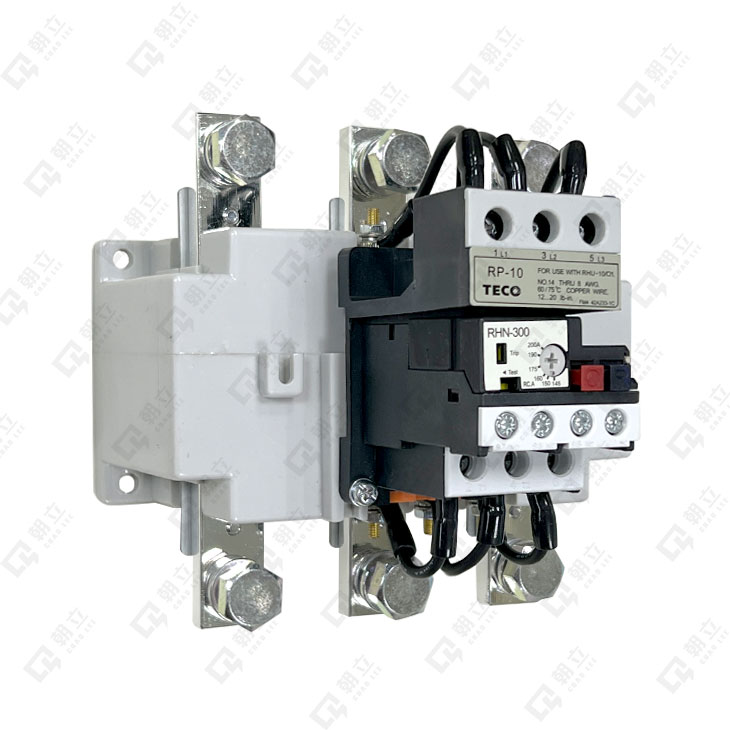

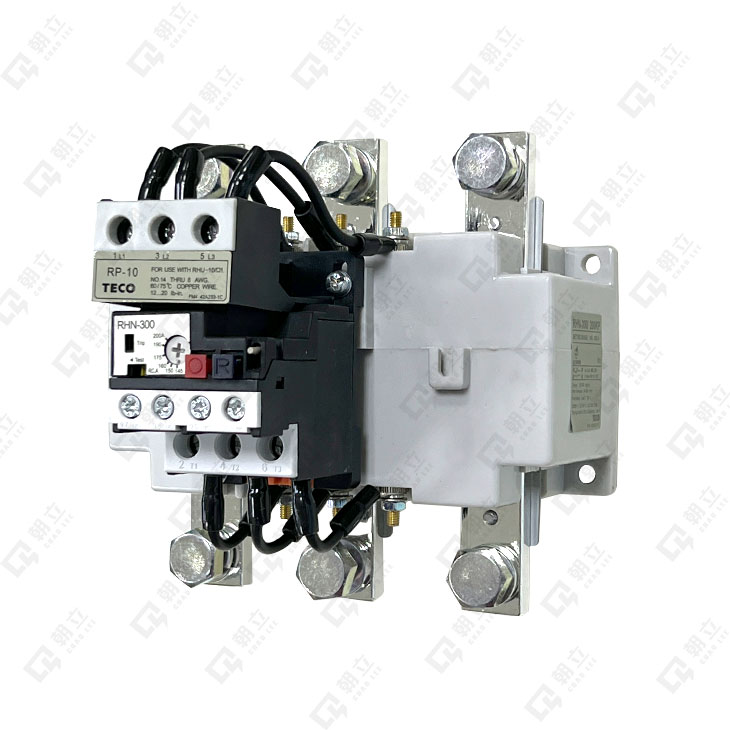

3.RHN-300機種為期貨，交期請洽詢各業務單位。
4.獨立安裝型，需另購RP-10產品搭配。
