產品特點
適用區域：雷擊LPZ 0/1區與LPZ 1/2區介面處。
適用電箱：交流220V/380V TN-S、TN-C-S、TT、IT低壓分電盤系統。
技術標準：符合IEC61643-11技術標準。
安全防護：內置過溫度跳脫裝置。
故障指示：具故障(紅色)視窗和乾接點輸出。
維修方式：插拔模組式，維修不用拆線。
適用電箱：交流220V/380V TN-S、TN-C-S、TT、IT低壓分電盤系統。
技術標準：符合IEC61643-11技術標準。
安全防護：內置過溫度跳脫裝置。
故障指示：具故障(紅色)視窗和乾接點輸出。
維修方式：插拔模組式，維修不用拆線。
技術參數
| 型號 | SLP-40-320V-X-ES (x= 1/2/3/4 pole) |
SLP-40-320VS-X-ES (x= 1/2/3/4 pole) |
|---|---|---|
| 標稱電壓Un | 240 V AC | |
| 最大連續操作電壓 Uc | 320V AC | |
| 額定感應雷電流(8/20us) In | 20 kA | |
| 最大感應雷電流(8/20us) Imax | 40 kA | |
| 保護電壓(殘壓) (Up) | 1.5 kV | |
| 保護電壓(殘壓) at 3 kA (Up) | 0.8 kV | |
| 最大短路電流ISCCR | 25 kA | |
| 反應時間 ta | 25 ns | |
| 端子台接線線徑 (min/max) | 25 ns | |
| 故障指示視窗 | 紅色為故障 | |
| 遠端故障指示開關 | － | 250 V / 0.5 A AC, 250 V / 0.1 A DC |
| 遠端故障指示端子台線徑 | － | 1.5 mm2 |
| 使用環境 | IP 20 | |
| 使用溫度(min/max) | -40 °C / 80 °C | |
| 固定方式 | DIN rail 35 mm | |
| 安規 | 符合IEC/EN 61643-11:2012 | |

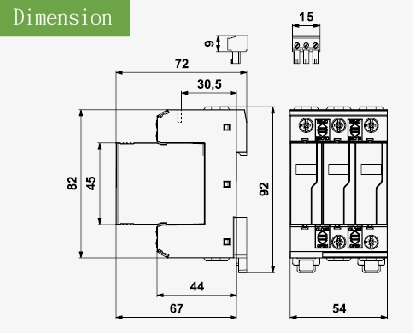

| 尺寸圖 |  |
|

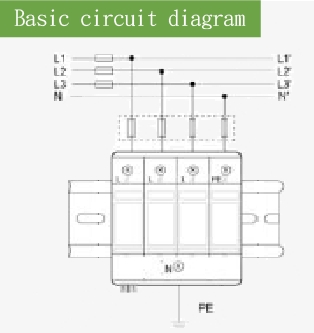

| 接線圖 |  |
|
