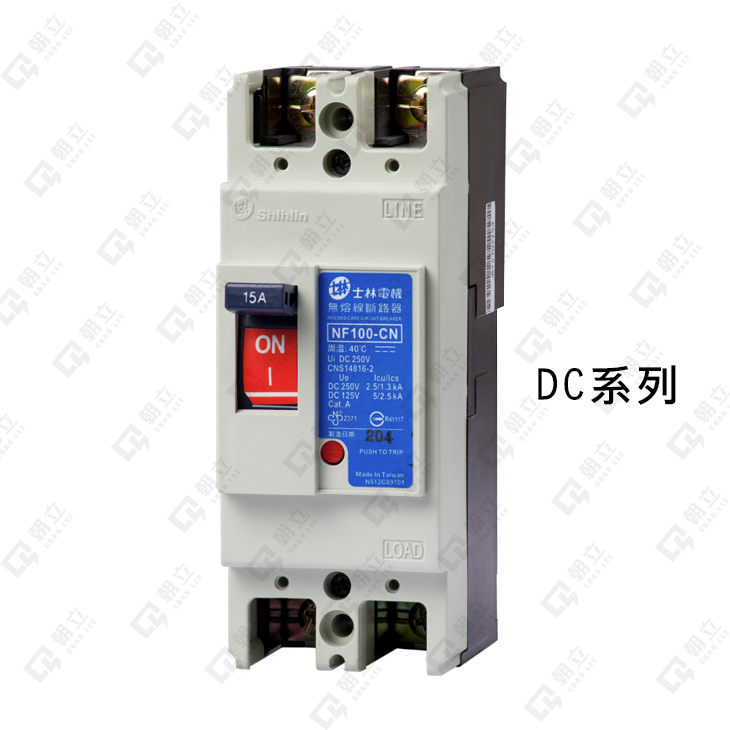

NF100-CN｜DC系列｜過負載/短路 保護兼用｜訂貨式生產
完全電磁式
符合標準:CNS14816-2 (IEC60947-2)
額定絕緣電壓Ui：690V
額定電流：10.15.20.30.40.50.60.75.100A
極數: 2P
無熔絲斷路器｜NF100-CN / NF100-SN / NFA100-SN DC系列
| 型式 | NF100-CN | NF100-SN | NFA100-CN | ||
|---|---|---|---|---|---|
| 框架(AF) | 100 | 100 | 100 | ||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
10,15,20,30,40,50,60,75,100 | 10,15,20,30,40,50,60,75,100 | 10,15,20,30,40,50,60,75,100 | ||
| 極數 (P) | 2 | 2 | 2 | ||
| 額定絕緣電壓 Ui (V) | DC | 250 | 250 | 250 | |
| 額定工作電壓 Ue(V) | DC | 250 | 250 | 250 | |
| 額定啓斷容量(kA) | CNS 14816-2 IEC 60947-2 EN 60947-2 Icu/Ics DC #註1 |
250V | 2.5/1.3 | 10/5 | 10/10 |
| 125V | 5/2.5 | 15/7.5 | － | ||
| 接線方式 | 壓著端子 | 壓著端子 | 壓著端子 | ||
1. DC type非標準規格品，須於訂貨時註明，另行製造出貨。
2.規格表中無標示之電壓啟斷容量，請以已標示電壓乘I.C容量相等方式換算參考，恕無法將全部I.C標示於表中及開關本體中。
3. DC type－一般使用電壓：250以下皆可使用。
