漏電/過負載/短路保護
過電流跳脫方式----熱動電磁式
漏電跳脫方式----電子偵測機械式跳脫
符合標準:CNS14816-2 (IEC60947-2)
額定使用電壓：110~440V
額定電流：250.300.350.400A
極數: 3P 4P
額定靈敏度電流:30/100/500mA切換(高速型).
100/300/500mA切換(延時型)訂貨須註明
額定動作時間:0.1秒(高速型).
0.45/1.0/2.0秒切換(延時型)
啟斷容量:
Icu：
220V/ 35kA (sym)
380V/ 25kA (sym)
440V/ 22kA (sym)
Ics = 50% Icu
可加裝附屬裝置:
AL.AUX.SHT.UVT.EH400N(IP30.IP52).TC400N.

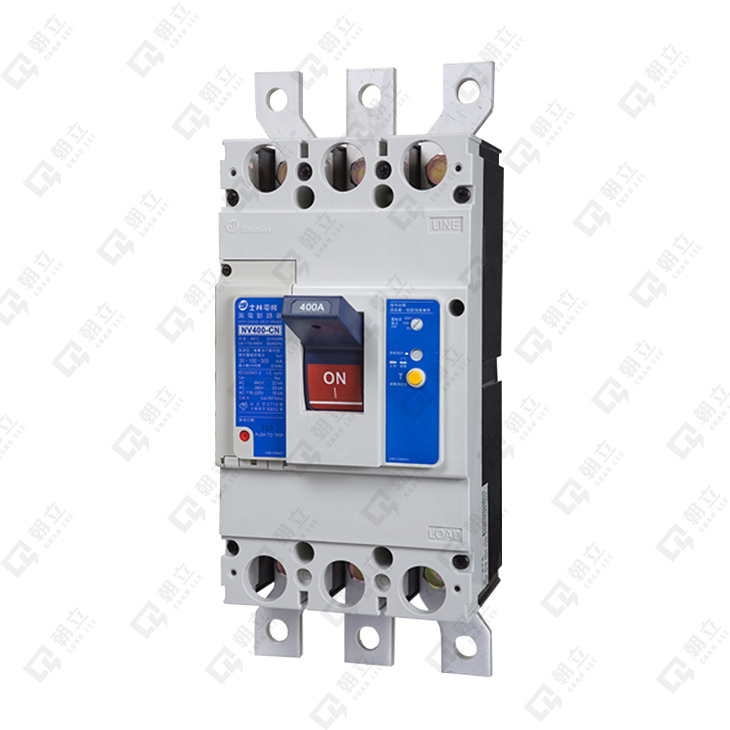

| 形式 | NV400-CN | |||||
|---|---|---|---|---|---|---|
| 框架 (AF) | 400 | |||||
| 相線式 (P) | 1Φ2W 1Φ3W 3Φ3W |
3Φ4W | ||||
| 極數 (P) | 3 | 4 | ||||
| 額定電流In (A) (AT) 基準周圍溫度40度C |
250 , 300 , 350 , 400 | |||||
| 高 速 型 |
#註4. #註6.額定靈敏度電流l△n(mA) | 30-100-500切換 | ||||
| l△n之動作時間 (s) | 0.04 | |||||
| 額定不動作電流l△n(mA) | 15-50-250切換 | |||||
| 延 時 型 |
#註6.額定靈敏度電流l△n(mA) | 100-300-500切換 | ||||
| l△n之動作時間 (s) | 0.45-1.0-2.0切換 | |||||
| l△n之最大不動作時間(s) | 0.1, 0.5, 1 | |||||
| 漏電表示方式 | 機械按鈕式 | |||||
| 額 定 啟 斷 容 量 (kA) #註3 |
CNS 5422 IEC 60947-2 EN 60947-2 JIS C8201-2 lcu/lcs AC #註1 |
440V | 22/11 | |||
| 380V *400V | 25/13 | |||||
| 220V *230V | 35/18 | |||||
| NEMA asym/sym AC #註1 |
*415V 440V | 25/22 | ||||
| 380V *400C | 30/25 | |||||
| 220V *240V | 40/35 | |||||
| 接線方式 | 銅接版 | |||||
註：
1.NV225以下機種依照CNS 5422規範進行認證,啟斷容量標示為lcu。(Ics為參考値=50%Icu。)
NV250以上機種依照CNS 14816-2規範進行認證,啟斷容量標示為lcu/lcs。
2.NV系列為額定電壓共用型 ; 額定電壓為220V〜440V共用。(使用電壓480V以下)
3.漏電表示方式為機械按鈕式。
4."*"表示之機種非一般品,訂貨時需特別註明。
5.“*”標明之電壓壓值,非台灣地區系統電壓,其相對應之啟斷容量僅供參考,實際啟斷容量以證書為主。
6.額定靈敏度之動作電流為50%~100%。
7.訂貨時需註明高速型、高速型切換式或延時型切換式機種。
8.規格表中無標示之電壓啟斷容量,請以已標示電壓乘I.C容量相等方式換算參考,恕無法將全部I.C標示於表中及開關本體中。
9.具TypeA 剩餘電流保護,其功能具Type AC功能及脈動直流保護功能。
10. NV250-RT具AC480V lcu/Ics=50/25kA之啟斷容量。
