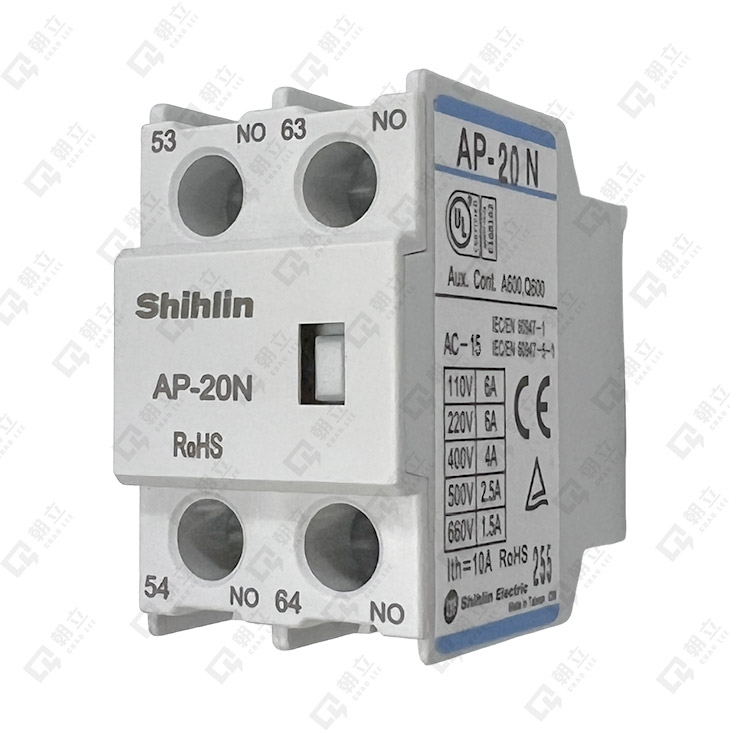

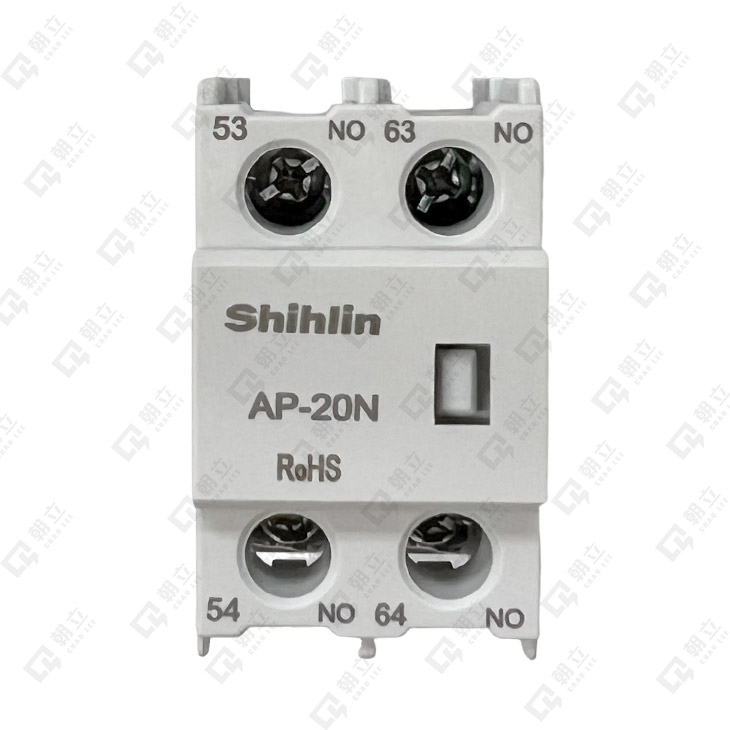

AP-2P上裝式

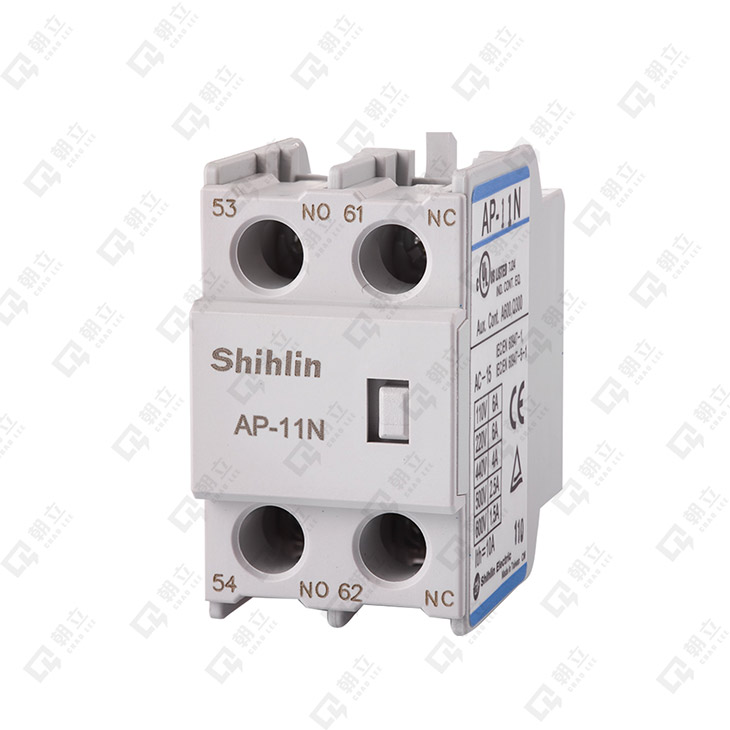

◎型名：AP-02N / AP-11N / AP-20N
◎接點構成：2b/1a1b/2a
◎安裝方式：上裝式
◎額定電流／AC12級：
110V─ 6A
220V─ 5A
440V─ 3A
550V─ 3A
◎連續通電電流(Ith)(A)：10A
◎接點構成：2b/1a1b/2a
◎安裝方式：上裝式
◎額定電流／AC12級：
110V─ 6A
220V─ 5A
440V─ 3A
550V─ 3A
◎連續通電電流(Ith)(A)：10A
輔助接點組｜AP-□□N系列
| 安裝方式 | 2P上裝式 | ||||
|---|---|---|---|---|---|
| 型號 | AP-20N | AP-11N | AP-02N | ||
| 接點構成 | 2a | 1a1b | 2b | ||
| 適用電磁接觸器、繼電器 | N系列單體通用(不包含切換電容電磁接觸器) | ||||
| 額定電流 | AC-15 (IEC) |
110V | 6 | ||
| 220V | 6 | ||||
| 440V | 4 | ||||
| 500V | 2.5 | ||||
| 600V | 1.5 | ||||
| 接點等級 | UL | A600,Q300 | |||
| 額定絕緣電壓(Ui) | V | 690 | |||
| 連續通電電流(Ith) | A | 10 | |||
| 電器壽命 | 萬次 | 50 | |||
| 機械壽命 | 萬次 | 1000 | |||
