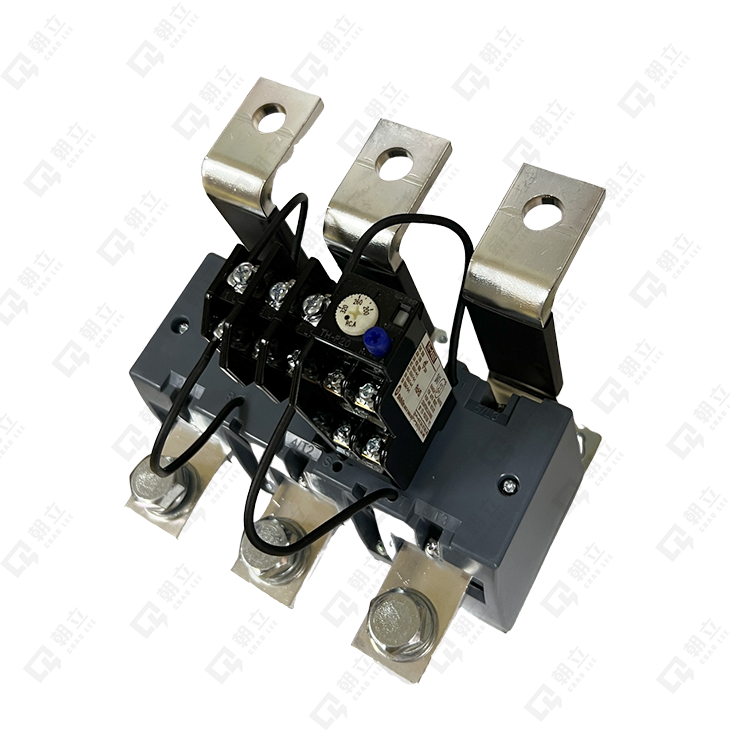

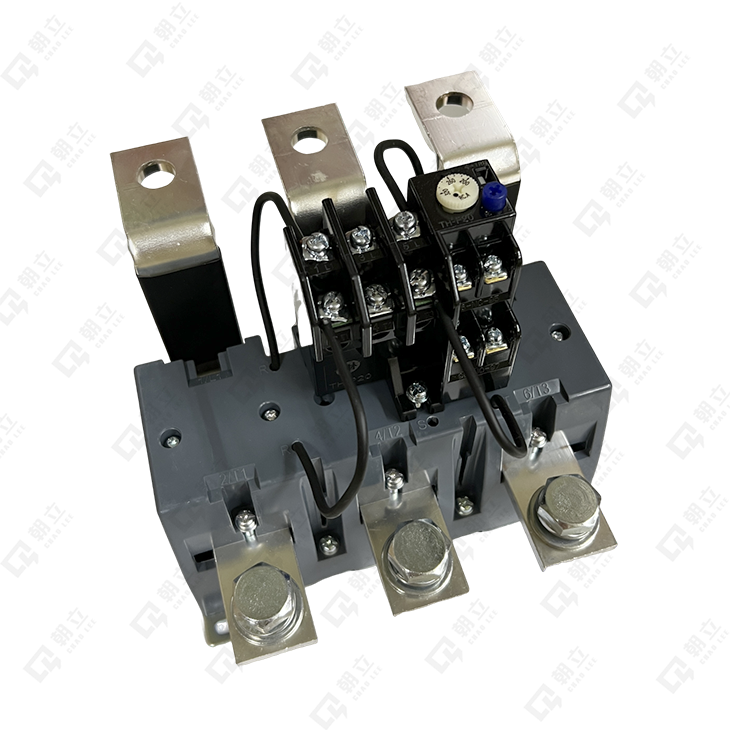

TH-P400T(S) 熱動過電流繼電器
◎型名：
二素子型：TH-P400T(S)
三素子型：TH-P400ET
(S)
過載及欠相保護型：TH-P400TPP(S)

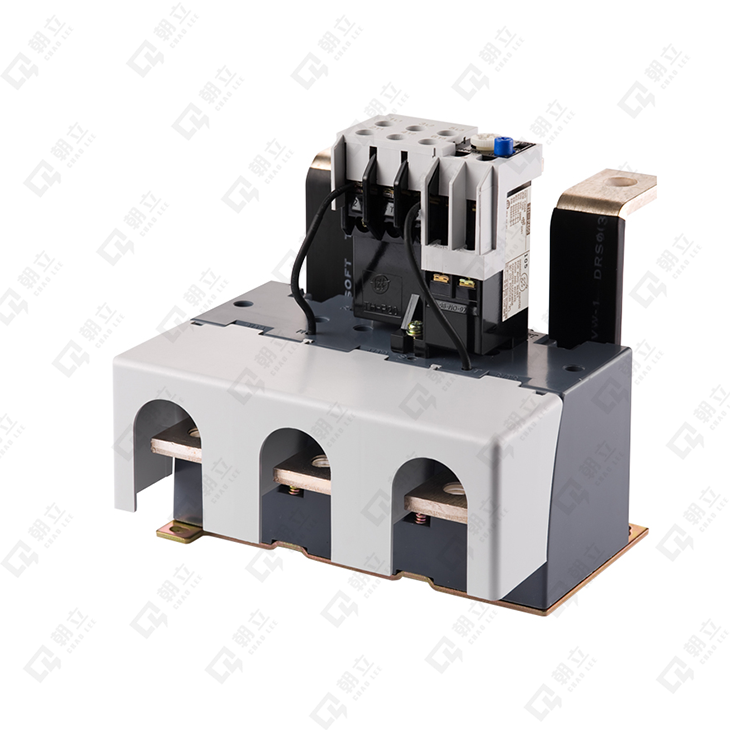

※「S」：附加保護蓋
◎加熱子可訂貨額定電流級距：105A至350A
※每個級距電流調整範圍為±20%
◎接點構成：1a1b
規格
| 機種 | P400T | ||||||
|---|---|---|---|---|---|---|---|
| 型 名 |
二素子 | 與接觸器組合型 | TH-P400T(S) | ||||
| 單獨安裝型 | TH-P400T(S) | ||||||
| 三素子 | 與接觸器組合型 | TH-P400TE(S) | |||||
| 單獨安裝型 | TH-P400TE(S) | ||||||
| 欠相保護 | 與接觸器組合型 | TH-P400TPP(S) | |||||
| 單獨安裝型 | TH-P400TPP(S) | ||||||
| 適用之電磁接觸器 | S-P300 S-P400 |
||||||
| 加熱子設定及可調整範圍 | 額定 | 調整範圍 | |||||
| 105A | 80-130A | ||||||
| 130A | 100-160A | ||||||
| 160A | 120-200A | ||||||
| 200A | 150-250A | ||||||
| 260A | 200-320A | ||||||
| 350A | 260-440A | ||||||
| - | - | ||||||
| 輔 助 接 點 |
接點構成 | 1a1b | |||||
| IEC 609475-1 EN 60947-5-1 額定電流 (A) |
A12級 交流抵 抗負載 |
110V | 3 | ||||
| 220V | 2 | ||||||
| 440V | 1 | ||||||
| 550V | 1 | ||||||
| 連續通電電流 Ith (A) | 5 | ||||||
| 輔助接點等級(UL) | B600, R300 | ||||||
| 附屬裝置 | 安裝座 | － | |||||
