東元TECO_非可逆/可逆式交流電磁接觸器-產品規格簡介
東元冷氣專用電磁接觸器

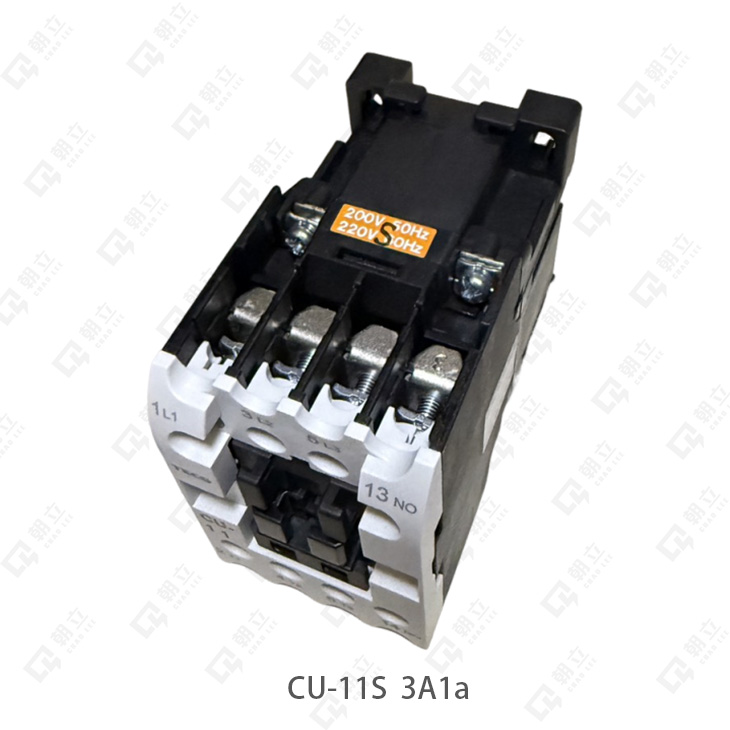

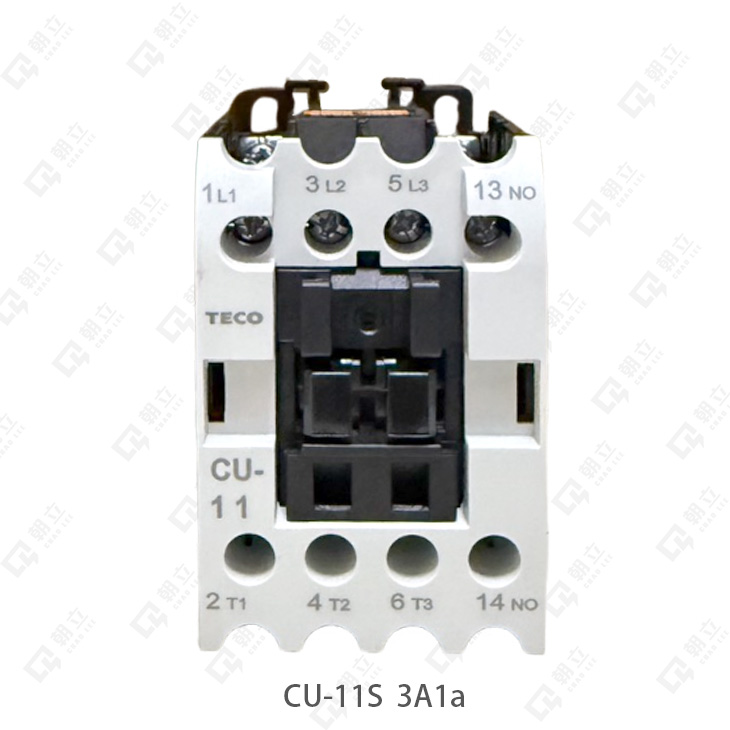

CU-11S
電磁開關(電磁接觸器及熱動電譯組成)係利用電磁吸引力帶動主(補)接點的開閉，以達到控制負載的目的，因可快速切斷交流迴路及可頻繁的接通與啟斷大電流控制設備，所以經常用於電動機、天車、電熱器，各種工廠設備等負載之控制開關，但因本身電磁接觸器並無保護功能，故需另外再搭配熱動電譯達到過載與欠相等保護功
U&N系列電磁開關
(接觸器/熱動電驛) U&N系列電磁接觸器
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cRUus、cULus
2. 全系列規格容量、設計符合IEC 60947
3. 電氣壽命達100萬次，使用壽命長
4. 補助接點採雙接點設計
5. 主端子、補助接點端子之防護蓋保護等級達IP 20，使用更安心
6. U系列產品全系列符合RoHS指令
7. 通過ISO 14001：2004環境管理體系認證
8. 採用可回收之環保工程塑膠材料
產品可擴充附加多種功能
‧熱動過載電驛
‧機械連鎖組
‧頂裝式或側裝式補助接點組
‧線圈驅動裝置
非可逆式交流電磁接觸器
| 非可逆式 | CU-11 | ||||
|---|---|---|---|---|---|
| 額定絕緣電壓(Ui)IEC,CNS V | 690/600 | ||||
| 連續通電電流(Ith)IEC,CNS A | 25/24 | ||||
| A | KW | HP | |||
| 額定電流(le) 額定容量(P) AC3 IEC 60947-4-1 CNS 14816 |
單 相 |
110V | 10.5 | 0.55 | 0.75 |
| 220V | 10.5 | 1.1 | 1.5 | ||
| 三 相 |
220/230V | 12 | 3 | 4 | |
| 380/400V | 12 | 5.5 | 7.5 | ||
| 415V | 11 | 5.5 | 7.5 | ||
| 440V | 11 | 5.5 | 7.5 | ||
| 500V | 9 | 5.5 | 7.5 | ||
| 660V | 7 | 5.5 | 7.5 | ||
| 690V | 7 | 5.5 | 7.5 | ||
| 電氣壽命 萬次(AC3) | 100 | ||||
| 機械壽命萬次 | 500 | ||||
| NEMA size等級 | 0 | ||||
| 接點構成 | 非可逆：3A1a或3A1b 可逆：3A1a x 2 或3A1b x 2 |
||||
