東元TECO_非可逆/可逆式交流電磁接觸器-產品規格簡介
U&N系列電磁開關
(接觸器/熱動電驛) U&N系列電磁接觸器
1. 符合多國標準及獲得多國認證UL、TUV、CSA、RU、cRUus、cULus
2. 全系列規格容量、設計符合IEC 60947
3. 電氣壽命達100萬次，使用壽命長
4. 補助接點採雙接點設計
5. 主端子、補助接點端子之防護蓋保護等級達IP 20，使用更安心
6. U系列產品全系列符合RoHS指令
7. 通過ISO 14001：2004環境管理體系認證
8. 採用可回收之環保工程塑膠材料
產品可擴充附加多種功能
‧熱動過載電驛
‧機械連鎖組
‧頂裝式或側裝式補助接點組
‧線圈驅動裝置
非可逆式交流電磁接觸器
| 非可逆式 | CU-11 | ||||
|---|---|---|---|---|---|
| 額定絕緣電壓(Ui)IEC,CNS V | 690/600 | ||||
| 連續通電電流(Ith)IEC,CNS A | 25/24 | ||||
| A | KW | HP | |||
| 額定電流(le) 額定容量(P) AC3 IEC 60947-4-1 CNS 14816 |
單 相 |
110V | 10.5 | 0.55 | 0.75 |
| 220V | 10.5 | 1.1 | 1.5 | ||
| 三 相 |
220/230V | 12 | 3 | 4 | |
| 380/400V | 12 | 5.5 | 7.5 | ||
| 415V | 11 | 5.5 | 7.5 | ||
| 440V | 11 | 5.5 | 7.5 | ||
| 500V | 9 | 5.5 | 7.5 | ||
| 660V | 7 | 5.5 | 7.5 | ||
| 690V | 7 | 5.5 | 7.5 | ||
| 電氣壽命 萬次(AC3) | 100 | ||||
| 機械壽命萬次 | 500 | ||||
| NEMA size等級 | 0 | ||||
| 接點構成 | 非可逆：3A1a或3A1b 可逆：3A1a x 2 或3A1b x 2 |
||||

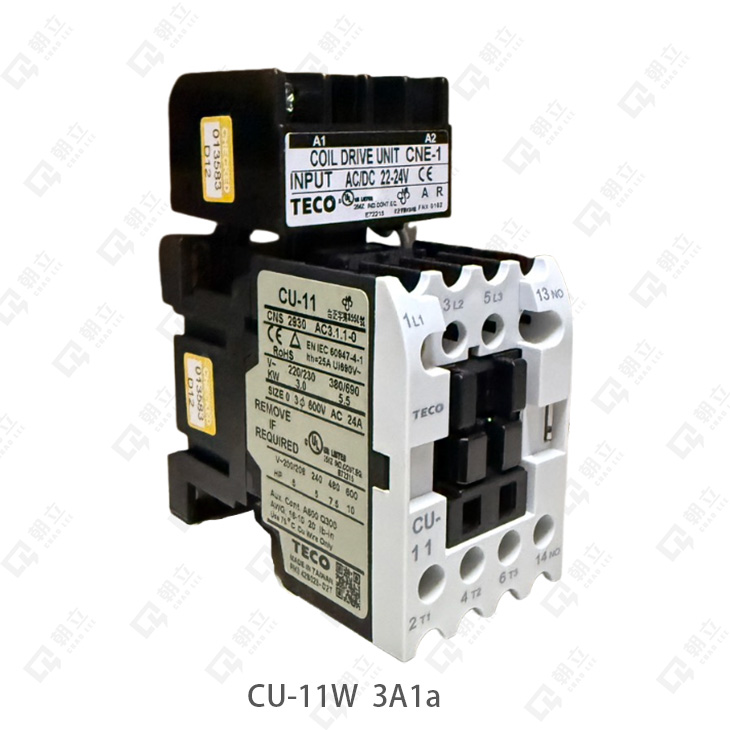

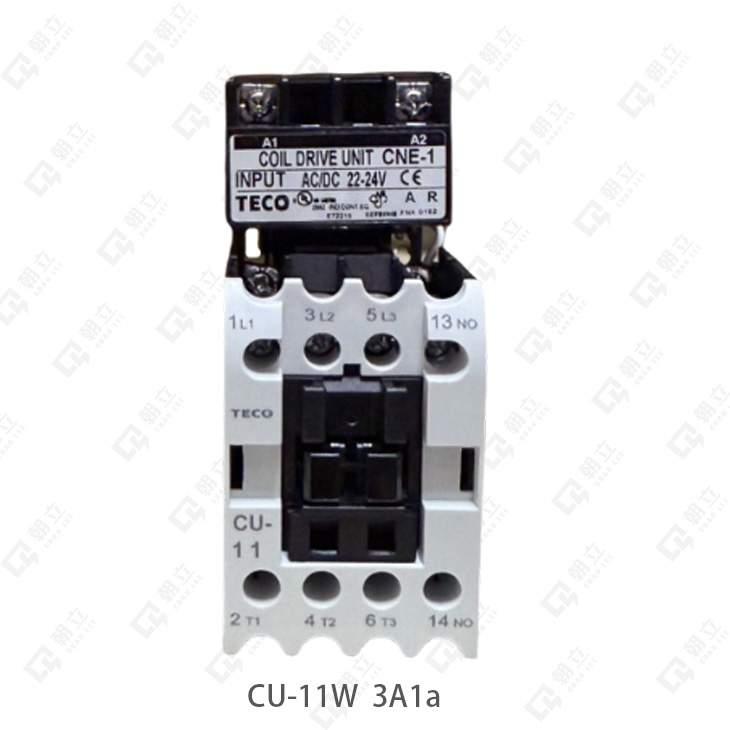

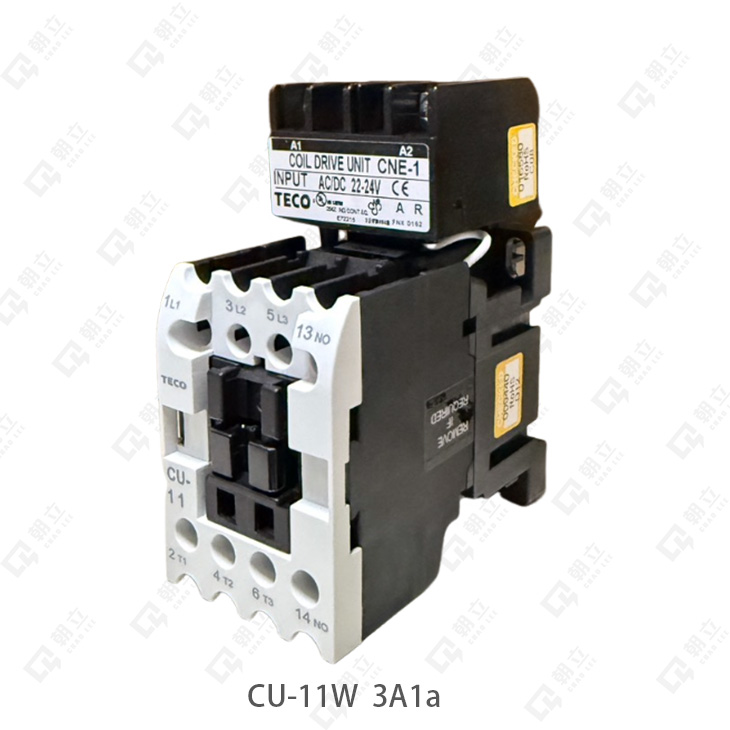

CNE-1線圈驅動裝置
| 型式 | 額定操作電壓 | 配合接觸器 | 使用線圈式樣 | 最低操作 電壓 Vm'% (V) |
最高保持 電壓 Vh'% (V) |
保持時 損失(W) |
動作延遲時間 | |
|---|---|---|---|---|---|---|---|---|
| 投入時 | 釋放時 | |||||||
| CNE-1BS-(R) |
AC 22-24V |
CN-5/6 | 使用原線圈 | 66%~77% | 50%~63% | 0.8~0.85 | 30~70 | 17~27 |
| CU-11/12/16/17/18/22/32R | 使用原線圈 | 79%~83% | 50%~67% | 0.7~1.5 | 30~70 | 17~27 | ||
| CNE-1B-(R) | CU-38/40R | 使用原線圈 | 70%~83% | 50%~63% | 1.0~1.6 | 30~70 | 17~27 | |
| CNE-1B-R |
DC 22-24V |
CU-50R/65R | 特殊線圈R19975 | 67%~83% | 42%~50% | 1.9~2.3 | 30~70 | 10~30 |
| CU-80/90 | 特殊線圈R07062 | 75%~83% | 42%~63% | 1.5~2.1 | 30~70 | 17~27 | ||
| CN-100-R / CN-125-R | 特殊線圈5K76A004C800 | 75%~83% | 42%~50% | 2.5~4.0 | 30~70 | 17~27 | ||
| CNE-1CS(R) | AC 45-50V (50/60Hz) DC 45-50V |
CN-5/6 | 使用原線圈 | 66%~75% | 33%~63% | 0.86~0.92 | 26~33 | 20~24 |
| CNE-1C-(R) | CU-11/12/16/17/18/22/32R | 使用原線圈 | 66%~83% | 33%~63% | 0.4~1.3 | 45~55 | 30~40 | |
| CU-32R | 使用原線圈 | 66%~83% | 33%~63% | 0.4~1.3 | 45~55 | 30~40 | ||
| CU-38/40R | 特殊線圈R15168 | 70%~83% | 33%~63% | 0.8~2.6 | 26~50 | 20~35 | ||
| CU-50R/65R | 特殊線圈R19988 | 71%~81% | 40%~56% | 1.5~1.6 | 25~35 | 30~40 | ||
| CU-80/90 | 特殊線圈R06590 | 70%~83% | 33%~63% | 0.8~2.6 | 25~35 | 30~40 | ||
| CNE-1ES |
AC 100-120V |
CN-5/6 | 使用原線圈 | 64%~73% | 41%~55% | 1.3~1.6 | 24~32 | 18~23 |
| CNE-1E | CU-11/12/16/17/18/22/32R | 使用原線圈 | 64%~73% | 41%~55% | 1.3~2.8 | 20~30 | 30~40 | |
| CU-38/40R | 特殊線圈R14143 | 64%~73% | 41%~55% | 1.6~3.1 | 30~50 | 30~50 | ||
| CU-50R/65R | 特殊線圈R19991 | 68%~73% | 46%~48% | 2.0~2.1 | 30~40 | 45~50 | ||
| CU-80/90 | 特殊線圈V77581 | 64%~73% | 41%~55% | 2.5~4.0 | 30~40 | 45~50 | ||
| CNE-1W | DC 112-138V (限用於DC電源) |
CU-11/12/16/17/18/22/32R | 特殊線圈R14143 | 75%~82% | 41%~55% | Max 2.6 | 26~34 | 28~39 |
| CU-40R | 特殊線圈R19991 | 75%~82% | 41%~55% | Max 2.6 | 33~42 | 35~47 | ||
| CU-50R/65R | 特殊線圈V77581 | 74%~78% | 39%~46% | 2.6~3.0 | 25~34 | 65~78 | ||
| CU-80/90 | 特殊線圈5K76A004C700 | 75%~82% | 41%~55% | Max3 | 25~34 | 65~78 | ||
| CNE-1HS | AC 200-240V (50/60Hz) DC 200-240V |
CN-5/6 | 使用原線圈 | 60%~65% | 41%~50% | 2.0~2.2 | 20~30 | 25~35 |
| CNE-1H | CU-11/12/16/17/18/22/32R | 使用原線圈 | 60%~65% | 41%~50% | 2.1~3.4 | 20~30 | 25~35 | |
| CU-38/40R | 特殊線圈R12680 | 60%~65% | 41%~50% | 2.1~3.4 | 21~31 | 27~37 | ||
| CU-50R/65R | 特殊線圈R20014 | 61%~67% | 41%~45% | 2.8~4.5 | 25~35 | 35~45 | ||
| CU-80/90 | 特殊線圈R77594 | 60%~65% | 41%~50% | 2.8~4.5 | 25~35 | 35~45 | ||
註：1.部分觸器搭配CNE-1操作時,需更使特殊線圈(物料編如上),使CNE的機能充分揮。為避免線圈不適當選用,訂購前請洽詢各地區業務單位。
2.動作特性為在環境溫度20~25C量測的數據。
