SSR-K-AA系列單相散散熱座一體成型固態模組(可控硅模塊)

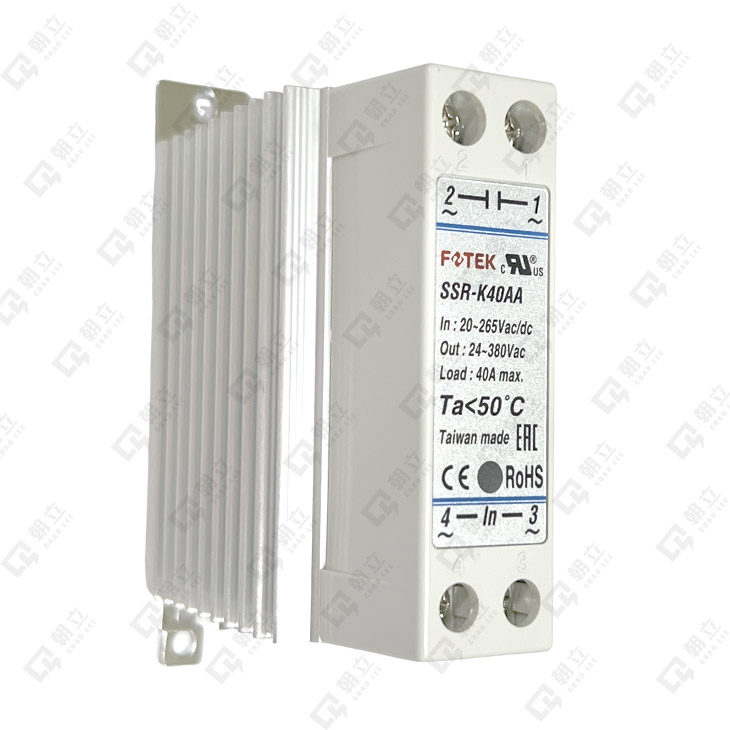

型號:SSR-K40AA-H
型式:高壓型-鋁軌式AC to AC
＊ 高電介強度超過4KV
＊ 高絕緣強度超過100MΩ/500VDC
＊ 附過熱保護回路可防止過熱破壞
＊ 耐瞬間電流超過額定電流10倍以上
＊ 附雙重突波吸收回路有效防止突波破壞
＊ 符合EN60947-4-3 and EN60950標準
型式:高壓型-鋁軌式AC to AC
＊ 高電介強度超過4KV
＊ 高絕緣強度超過100MΩ/500VDC
＊ 附過熱保護回路可防止過熱破壞
＊ 耐瞬間電流超過額定電流10倍以上
＊ 附雙重突波吸收回路有效防止突波破壞
＊ 符合EN60947-4-3 and EN60950標準
規格
| General specification/共同規格 | |
|---|---|
| 輸入電壓 Input voltage |
20 ~ 265 VAC 50/60Hz |
| 關閉電壓 Turn off voltage |
<12 VAC |
| 觸發電流 Trigger current |
3VA max. |
| 控制方式 Control method |
Zero cross switching |
| 洩漏電流 Leakage current |
5 mA max. |
| 反應時間 Response time |
8.3 ms (60Hz) max. |
| 輸入耐突波 Input immunity |
2 KV ( EN61000-4-4) |
| 電介強度 Isolation strength |
4 KVrms (EN60950/VDE0805 ) |
| 絕綠強度 Insulation strength |
100MΩ/500VDC (EN60950/VDE0805) |
| 工作環境 Circumstance |
-40°C~ +80°C ; 35 ~85%RH |

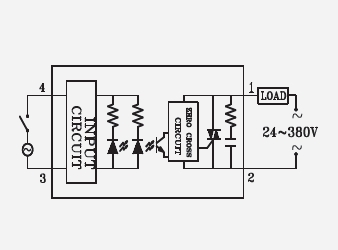

接線圖

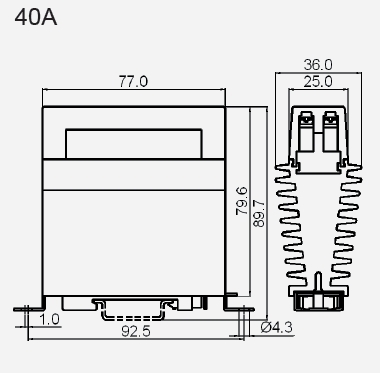

外型尺寸
外型尺寸
