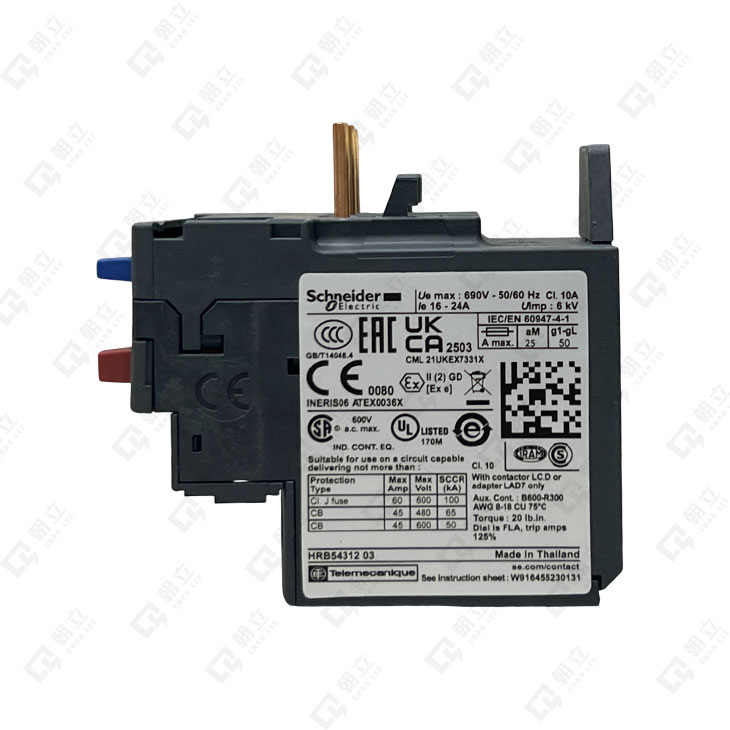

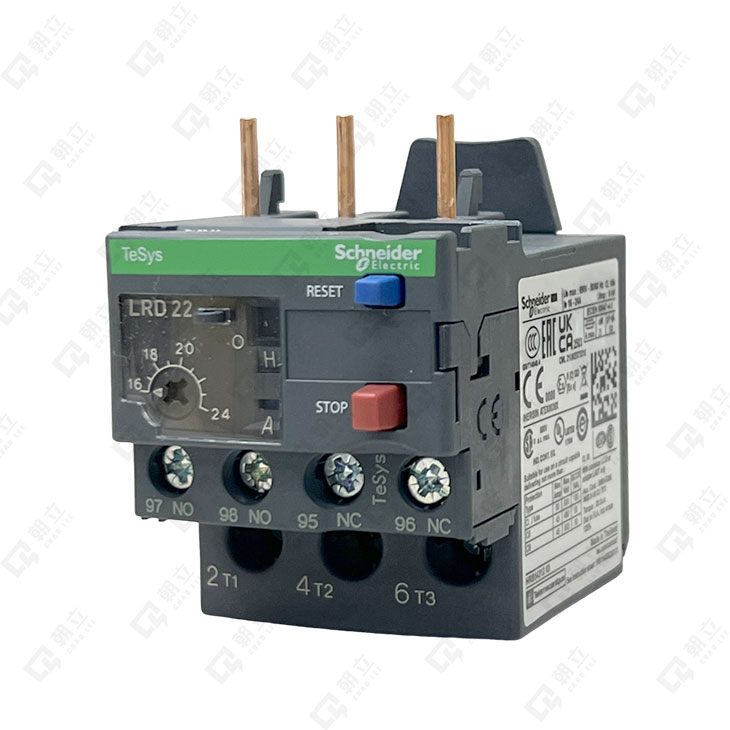

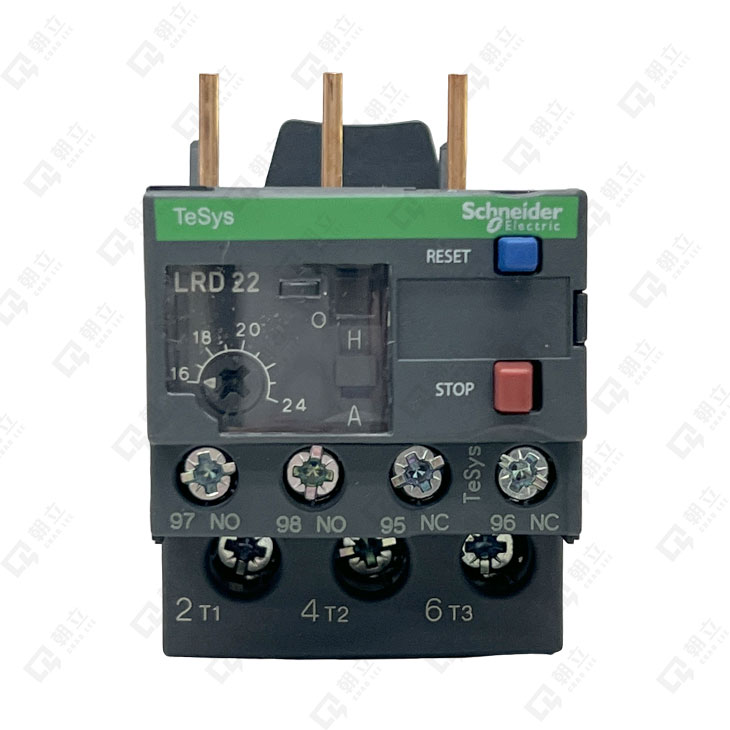

TeSys Deca，16-24A，1NO+1NC，class 10A，圓形接線片端子，熱動過載電驛
| 繼電器應用 | 馬達保護 |
|---|---|
| 產品相容性 | LC1D32 LC1D25 LC1D38 |
| 網路類型 | 直流 交流 |
| 熱動過載類別 | 等級 10A 符合 IEC 60947-4-1 |
| NGE | 16…24 A |
| [Ui] 額定絕緣電壓 | 電源電路 600 V 符合 CSA 電源電路 600 V 符合 UL 電源電路 690 V 符合 IEC 60947-4-1 |
| 網路頻率 | 0...400 Hz |
| 安裝支架 | 板, 帶有特定附件 導軌, 帶有特定附件 在接觸器下 |
| 跳脫閾值 | 1.14 +/- 0.06 Ir 符合 IEC 60947-4-1 |
| [Ith] 常規自由空氣熱流 | 1 NO + 1 NC |
| [Ith] 常規自由空氣熱流 | 5A 信號電路 |
| 允許電流 | 1.5 A 在 240 V AC-15 信號電路 0.1 A 在 250 V DC-13 信號電路 |
| [Ue] 額定工作電壓 | 690 V 交流 0...400 Hz 電源電路 符合 IEC 60947-4-1 |
| 相關熔斷器額定值 | 4 A gG 信號電路 4 A BS 信號電路 |
| [Uimp] 額定衝擊耐受電壓 | 6 kV |
| 相位失效靈敏度 | 兩相跳脫電流為Ir的130%，最後一相為0 |
| 控制類別 | 紅色 按鈕 停止 藍色 按鈕 復位 |
| 溫度補償 | -20…60 °C |
| 連接間距 | 17.5 mm |
| 連接 - 端子 | 控制電路 螺絲端子 2電纜 1…2.5 mm² 靈活 無電纜端 控制電路 螺絲端子 2電纜 1…2.5 mm² 靈活 帶電纜端 控制電路 螺絲端子 2電纜 1…2.5 mm² 固態 無電纜端 電源電路 圓形接線片端子 鎖緊轉矩 |
| 高度 | 66 mm |
| 寬度 | 45 mm |
| 深度 | 70 mm |
| 淨重 | 0.124 kg |
| 氣候承受力 | 符合 IACS E10 |
| IP防護等級 | IP20 conforming to IEC 60529 |
| 運行環境空氣溫度 | -20…60 °C 無降容 符合 IEC 60947-4-1 |
| 儲存環境溫度 | -60…70 °C |
| 阻燃 | V1 符合 UL 94 |
| 機械穩健性 | 振動: 6 Gn 符合 IEC 60068-2-6 衝擊: 15 Gn for 11 ms 符合 IEC 60068-2-7 |
| 介電強度 | 1.89 kV 在 50 Hz 符合 IEC 60947-1 |
| 標準 | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| 產品認證 | IEC UL CSA CCC EAC BV RINA DNV-GL 勞埃德船級社 ATEX INERIS UKCA |
