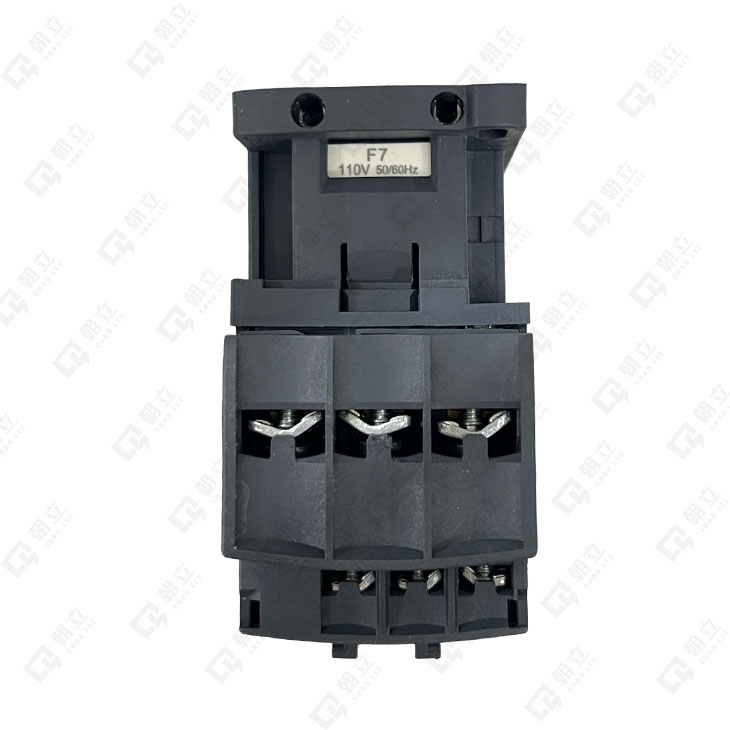

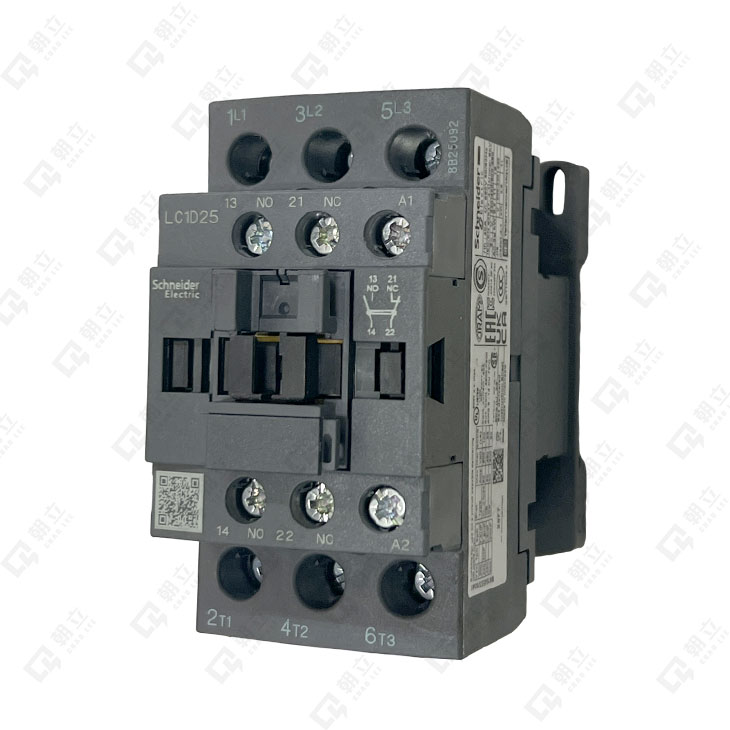

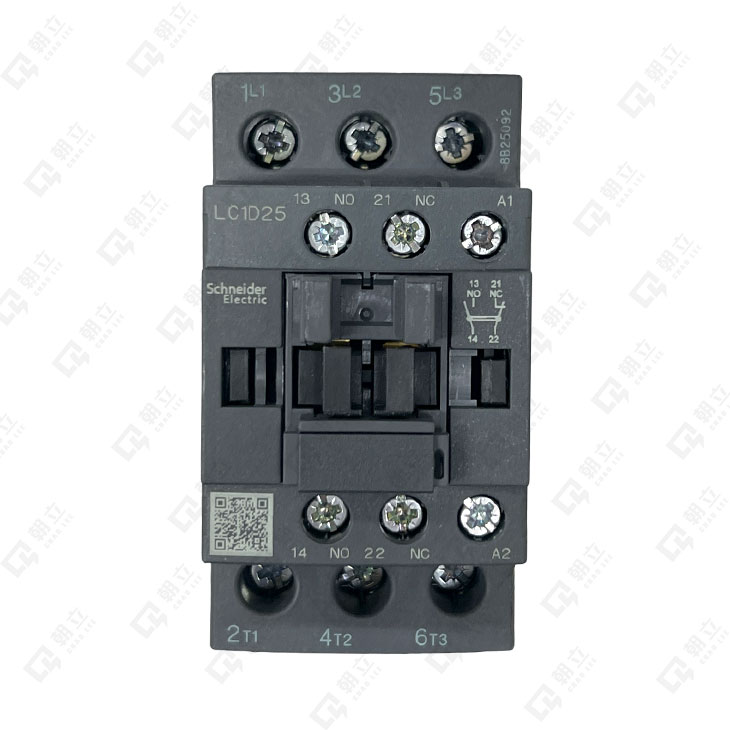

TeSys Deca，3P(3NO)，AC-3/AC-3e，<=440V，25A，110V AC 50/60Hz 線圈，螺絲夾緊端子
| 接觸器應用 | 電阻式負載 馬達控制 |
|---|---|
| 使用類別 | AC-3 AC-4 AC-1 AC-3E |
| [Ue] 額定工作電壓 | 電源電路 <= 690 V 交流 25...400 Hz 電源電路 <= 300 V 直流 |
| [Ie] 額定工作電流 | 25 A（在 <60 °C） 在 <= 440 V 交流 AC-3 電源電路 40 A（在 <60 °C） 在 <= 440 V 交流 AC-1 電源電路 25 A（在<60 °C） 在 <= 440 V 交流 AC-3e 電源電路 |
| [Uc] 控制電路電壓 | 110 V 交流 50/60 Hz |
| 馬達功率 （kW） | |
| 馬達功率 (hp) | 3 hp 在 230/240 V 交流 50/60 Hz 1相馬達 2 hp 在 115 V 交流 50/60 Hz 1相馬達 7.5 hp 在 230/240 V 交流 50/60 Hz 3相馬達 15 hp 在 460/480 V 交流 50/60 Hz 3相馬達 20 hp 在 575/600 V 交流 50/60 Hz 3相馬達 7.5 hp 在 200/208 V 交流 50/60 Hz 3相馬達 |
| 相容性代碼 | LC1D |
| 接點組合 | 3 NO |
| 保護蓋 | 帶 |
| [Ith] 常規自由空氣熱流 | 10 A 在60 °C 信號電路 40 A 在60 °C 電源電路 |
| IRMS 額定輸入容量 | 140 A 交流 信號電路 符合 IEC 60947-5-1 250 A 直流 信號電路 符合 IEC 60947-5-1 450 A 在 440 V 電源電路 符合 IEC 60947 |
| 額定啟斷容量 | 450 A 在 440 V 電源電路 符合 IEC 60947 |
| [Icw] 額定短時耐受電流 | 240 A 40 °C - 10秒 電源電路 380 A 40 °C - 1秒 電源電路 50 A 40 °C - 10分鐘 電源電路 120 A 40 °C - 1分鐘 電源電路 100 A - 1秒 信號電路 120 A - 500 ms 信號電路 140 A - 100 ms 信號電路 |
| 相關熔斷器額定值 | 10 A gG 信號電路 符合 IEC 60947-5-1 63 A gG 在 <= 690 V 配合 類別1 電源電路 40 A gG 在 <= 690 V 配合 類別2 電源電路 |
| 平均阻抗 | 2 毫歐姆 - Ith 40 A 50 Hz 電源電路 |
| 每極功耗 | 3.2 W AC-1 1.25 W AC-3 1.25 W AC-3e |
| [Ui] 額定絕緣電壓 | 電源電路 690 V 符合 IEC 60947-4-1 電源電路 600 V CSA認證 電源電路 600 V UL認證 信號電路 690 V 符合 IEC 60947-1 信號電路 600 V CSA認證 信號電路 600 V UL認證 |
| [Uimp] 額定衝擊耐受電壓 | 6 kV 符合 IEC 60947 |
| 安全可靠的水準 | B10d = 1369863 周 標稱負載的接觸器 符合 EN/ISO 13849-1 B10d = 20000000 周 機械負載的接觸器 符合 EN/ISO 13849-1 |
| 機械耐用度 | 15 Mcycles |
| 電氣耐久性 | 1.65 毫週期 25 A AC-3 於 Ue <= 440 V 1.4 毫週期 40 A AC-1 於 Ue <= 440 V 1.65 Mcycles 25 A AC-3e 於 Ue <= 440 V |
| 控制電路類型 | 交流 在 50/60 Hz 標準 |
| 線圈技術 | 無內置突波吸收器 |
| 控制電路電壓限制 | 0.3...0.6 Uc (-40… 70 °C）：下降 交流 50/60 Hz 0.8...1.1 Uc （-40... 60 °C）：運行 交流 50 Hz 0.85...1.1 Uc （-40... 60 °C）：運行 交流 60 Hz 1...1.1 Uc （60... 70 °C）：運行 交流 50/60 Hz |
| 浪湧功率 （VA） | 70 VA 60 Hzcos phi 0.75在20 °C） 70 VA 50 Hzcos phi 0.75在20 °C） |
| 保持功耗 （VA） | 7.5 VA 60 赫茲波 φ 0.3在20 °C） 7 VA 50 Hzcos phi 0.3在20 °C） |
| 散熱 | 2… 3 瓦，50/60 Hz |
| 最大運行速率 | 60 °C 時 3600 cyc/h |
| 輔助接點組合 | 1 NO + 1 NC |
| 輔助接點類型 | 類型機械鏈接 1 NO + 1 NC 符合 IEC 60947-5-1 類型鏡像接點 1 NC 符合 IEC 60947-4-1 |
| 信號電路頻率 | 25......400 Hz |
| 最小開關電壓 | 17 V 信號電路 |
| 最小開關電流 | 5 mA 信號電路 |
| 絕緣電阻 | > 10 MOhm 信號電路 |
| 非重疊時間 | 1.5 ms 斷電時 在NC和NO接點之間 1.5 ms 通電時 在NC和NO接點之間 |
| 安裝支架 | 板 導軌 |
| 標準 | CSA C22.2 第14號 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1：第30.2條 IEC 60335-2-40：附錄 JJ CSA C22.2 編號 60947-4-1 |
| 產品認證 | UL CCC CSA 海事 UKCA EAC CB計畫 |
| IP防護等級 | IP20 正面 符合 IEC 60529 |
| 防護處理 | TH 符合 IEC 60068-2-30 |
| 氣候承受力 | 符合 IACS E10 暴露在濕熱中 符合 IEC 60947-1 Annex Q 類別D 暴露在濕熱中 |
| 設備周圍允許的環境溫度 | -40… 60 °C 60… 70 °C 帶降容因子 |
| 工作高度 | 0......3000公尺 |
| 耐火 | 850 °C 符合 IEC 60695-2-1 |
| 阻燃 | V1 符合 UL 94 |
| 機械穩健性 | 振動 接觸器打開 (2 Gn, 5...300 Hz) 振動 接觸器關閉 (4 Gn, 5...300 Hz) 衝擊 接觸器關閉 (15 Gn for 11 ms) 衝擊 接觸器打開 (8 Gn for 11 ms) |
| 高度 | 85毫米 |
| 寬度 | 45毫米 |
| 深度 | 92毫米 |
| 淨重 | 0.37 公斤 |
